Зачем карта линейки
Пассивная система покрытия собирается из десятка типов компонентов, и в каждом разделе каталога — десятки позиций под разные диапазоны, мощности и разъёмы. Проектировщику и закупщику важно понимать не отдельный артикул, а место каждого компонента в тракте: что стоит сразу за базовой станцией, что — у антенн, а что закрывает свободные порты. Эта статья — карта пассивной линейки KADAMM для DAS: 214 позиций, разложенных по пути сигнала.
Основная линия — от базовой станции через точку объединения, фильтры, комбайнеры, мосты и делители к антеннам; ниже — компоненты, которые работают рядом с трактом.
Точки объединения

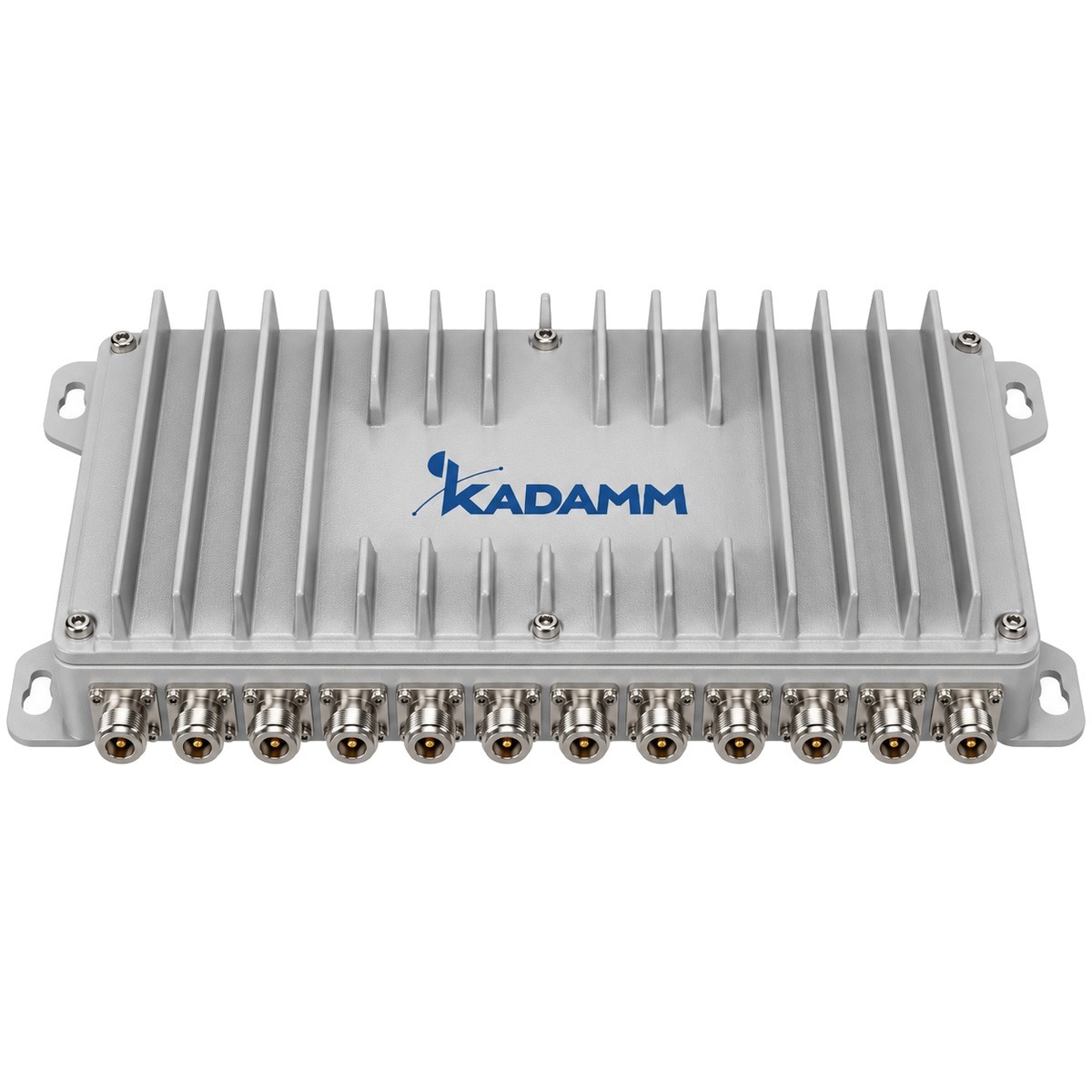

Первый элемент тракта после базовых станций операторов. Точка объединения интерфейсов (POI) принимает выходы нескольких операторов и диапазонов, объединяет их в общие выходы на распределительную сеть и разделяет обратный приём. В линейке — модели от 12 до 32 входов, с двумя или четырьмя выходами и монитор-портами для контроля, от 617 до 3800 МГц. Это самый нагруженный по мощности узел, поэтому требования к нему по PIM и мощности самые высокие.
Фильтры и дуплексеры
Дуплексные фильтры разделяют приём и передачу одного диапазона на одной антенне или в одном тракте, полосовые — вырезают нужную полосу и защищают от соседних. В линейке есть фильтры для конфигураций 2T и 4T и дуплексеры основных сотовых диапазонов. Они нужны там, где система объединяет базовые станции с раздельными портами приёма и передачи или где надо развязать соседние системы.
Комбайнеры
Многополосные сумматоры, или комбайнеры, объединяют разные диапазоны в один фидер почти без потерь: каждый диапазон проходит через свой фильтр. Двух-, трёх- и многодиапазонные модели линейки собирают сигналы 700, 800, 900, 1800, 2100, 2600 МГц и выше в общий тракт. Так один кабель и одна антенна обслуживают все диапазоны.
Гибридные мосты

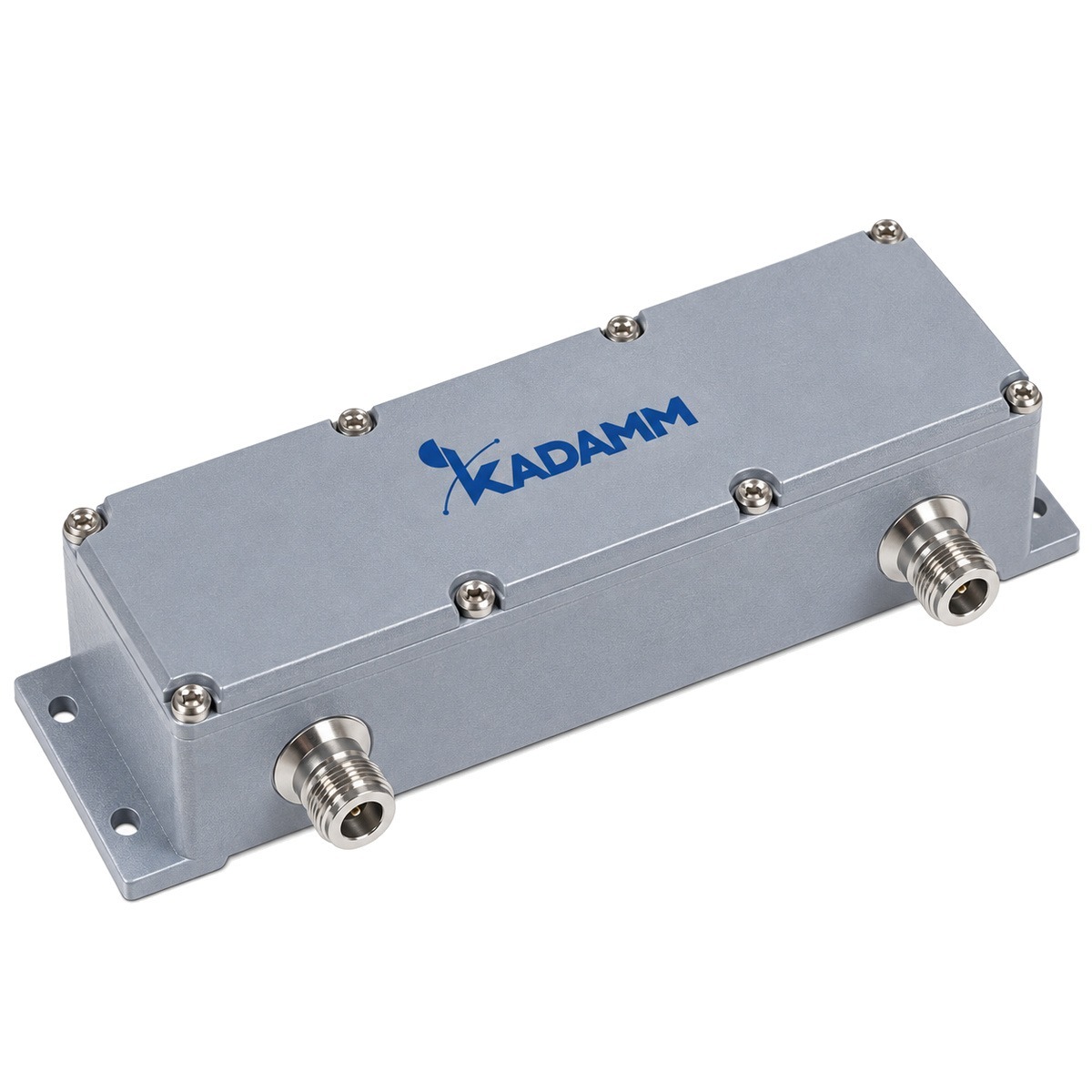

Когда нужно объединить сигналы нескольких операторов одного диапазона или разделить общий сигнал на несколько ветвей с развязкой входов, используют гибридные мосты 2×2 и 4×4. Они делят мощность поровну и развязывают входы на 20–25 дБ, так что операторы не мешают друг другу. Потери деления 3 или 6 дБ закладывают в расчёт системы.
Делители, тапперы и ответвители

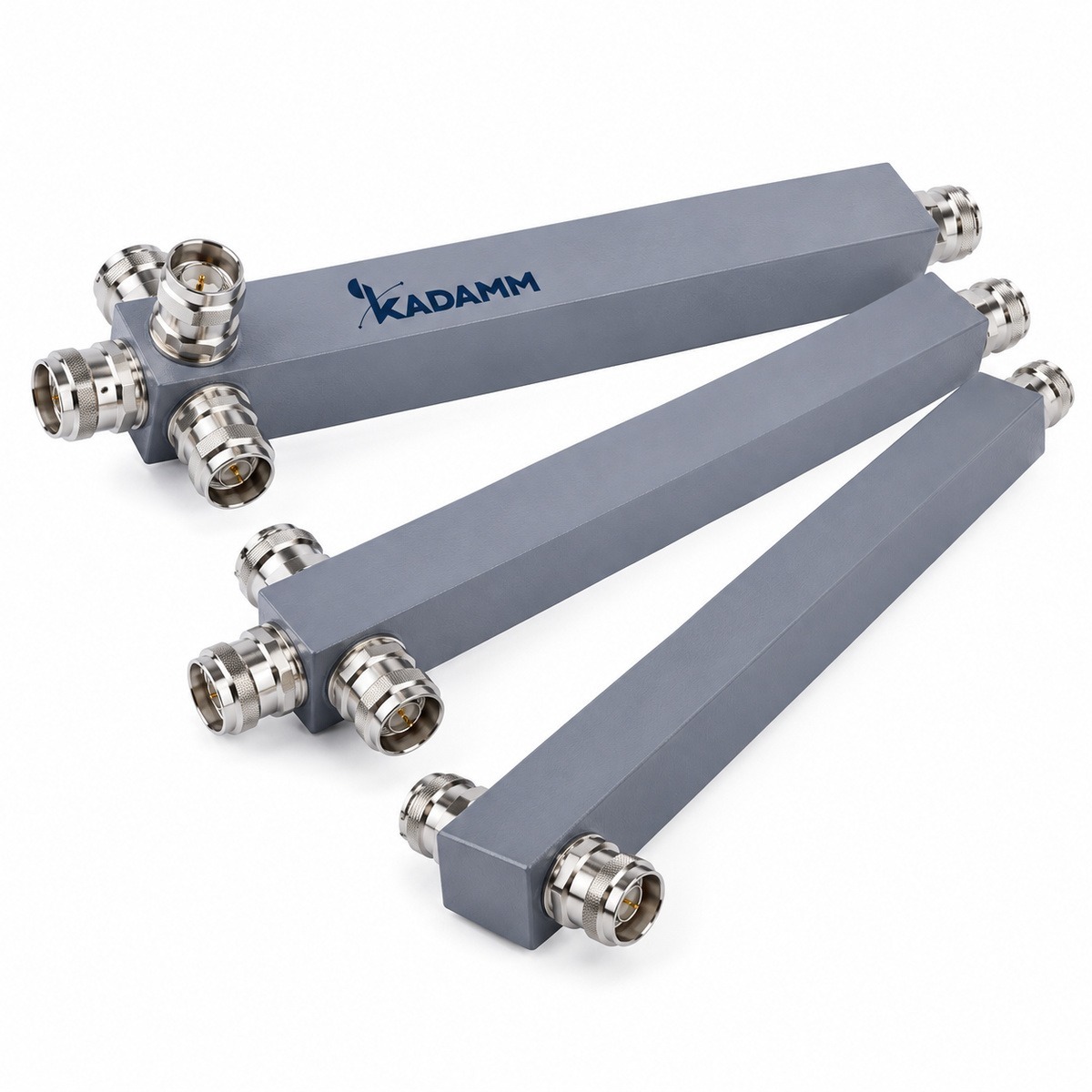

Распределительная сеть. Делители мощности на 2, 3 и 4 выхода разводят сигнал по этажам и крыльям, неравноплечие ответвители — тапперы — отдают антеннам нужную долю вдоль коридоров и тоннелей. Это самые многочисленные разделы линейки: десятки номиналов от 3 до 30 дБ, диапазоны от 340 МГц до 6 ГГц, PIM до −160 дБн, мощность до 300 Вт.
Антенны

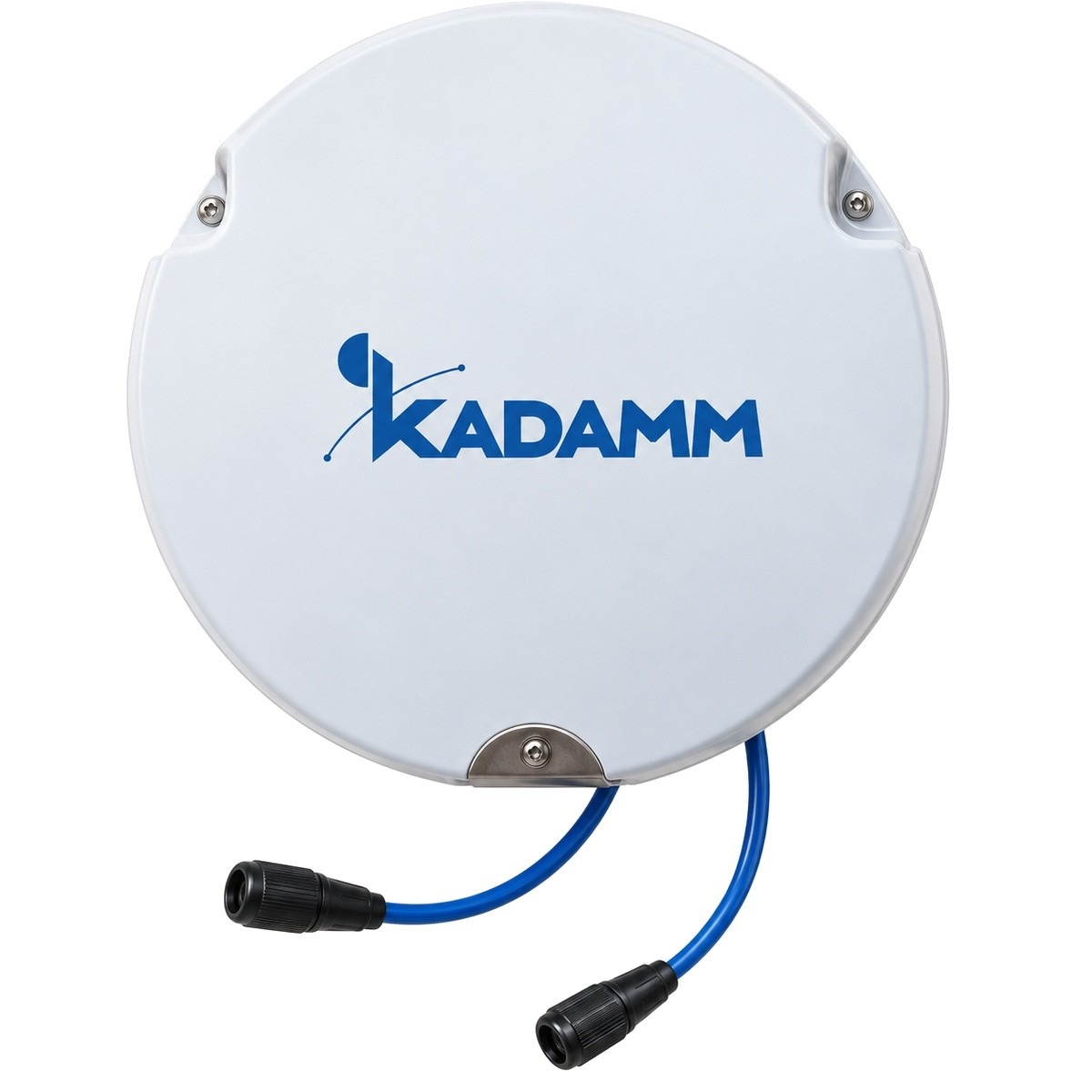

Конечная точка тракта. Потолочные круговые антенны — для офисов, холлов и коридоров, направленные панели — для паркингов, атриумов, трибун и длинных проездов, панели MIMO — для зон с высокими требованиями к скорости. Все перекрывают сотовые диапазоны от 698 МГц до 3,8–4 ГГц.
Рядом с трактом
- Согласованные нагрузки — закрывают свободные порты делителей, ответвителей и мостов; для DAS — Low-PIM.
- Аттенюаторы — выравнивают уровни и защищают входы; для DAS — Low-PIM версии.
- Инжекторы питания и мачтовые усилители — подают питание по кабелю и усиливают приём на мачте.
- Полосовые фильтры — защищают систему от соседних частот и внешних помех.
Low-PIM — во всём тракте. Если хоть одна нагрузка или аттенюатор в тракте — обычная, с PIM −105 дБн, она испортит интермодуляцию всей ветви. В линейке у нагрузок и аттенюаторов есть обычные и Low-PIM версии — для DAS нужны вторые.
Как пользоваться каталогом
В каждом разделе каталога у серии есть таблица исполнений: диапазон, номинал, мощность, PIM, разъёмы, габариты. Удобно идти по карте сверху вниз: сначала выбрать точку объединения под операторов, затем комбайнеры и мосты под диапазоны, затем делители и тапперы по расчёту уровней, антенны под зоны и в конце — нагрузки на свободные порты. К сериям приложены технические описания в PDF с полными характеристиками и чертежами для проекта.
Если точного расчётного номинала в ряду нет, берут ближайший и пересчитывают ветвь: разница в 1–2 дБ на одной антенне обычно укладывается в запас, а если нет — меняют номинал соседнего таппера.
Линейка в цифрах
Больше всего позиций в распределительной части — делители, тапперы, комбайнеры и мосты: именно их номиналы и диапазоны подбирают под каждый объект.
| Раздел | Позиций | Диапазон | Лучший PIM |
|---|---|---|---|
| точки объединения (POI) | 4 | 617–3800 МГц | −155 дБн |
| дуплексные фильтры | 7 | по моделям | −153 дБн |
| комбайнеры | 49 | 340–4200 МГц | −160 дБн |
| гибридные мосты | 31 | 340–6000 МГц | −160 дБн |
| делители и тапперы | 43 | 340–6000 МГц | −160 дБн |
| ответвители неравноплечие | 41 | 340–6000 МГц | −160 дБн |
| внутренние антенны | 5 | 698–4000 МГц | −153 дБн |
| полосовые фильтры | 13 | по моделям | −160 дБн |
| согласованные нагрузки | 12 | 790–6000 МГц | −160 дБн |
| аттенюаторы | 4 | 698–4200 МГц | −160 дБн |
| инжекторы и мачтовые усилители | 5 | 340–3800 МГц | −160 дБн |
Диапазоны: от служебной связи до 5G
Линейка перекрывает весь спектр, который встречается в системах покрытия зданий. Серии от 340–380 МГц позволяют включить в тот же тракт служебную радиосвязь 380–470 МГц — охрану, пожарных, эксплуатацию. Сотовые диапазоны 700–2700 МГц есть во всех разделах. Диапазон 3,4–3,8 ГГц для 5G поддерживают серии делителей, тапперов, мостов, антенн и точек объединения с верхней частотой 3800–4200 МГц. Отдельные серии делителей и ответвителей доходят до 6 ГГц — с запасом под Wi-Fi 5 ГГц.
При подборе удобно выбрать одну верхнюю частоту для всей системы — например, 3,8 ГГц — и брать все компоненты не ниже неё. Тогда система не потребует замены пассивки при запуске новых диапазонов.
Мощность по ступеням тракта
Чем ближе компонент к базовым станциям, тем большую мощность он пропускает. Точки объединения линейки рассчитаны на 50–150 Вт средней мощности на вход и до 1–2 кВт пиковой, делители и тапперы — на 200–300 Вт, гибридные мосты — на 200–300 Вт, антенны — на 50 Вт. Этого хватает с запасом: мощность делится на каждой ступени, и к антеннам приходят единицы и десятки милливатт на несущую. Проверять мощность нужно у первых элементов после POI, где суммируются все операторы.
Разъёмы и исполнения
Основная серия разъёмов линейки — 4.3-10: компактная и с низкой интермодуляцией. Для совместимости с существующими трактами многие серии выпускаются и с 7/16, а нагрузки и аттенюаторы — ещё и с N для лабораторных задач. Пол разъёмов указывают при заказе: розетка на корпусе и вилка на джампере — обычная схема для DAS. Внутреннее оборудование рассчитано на установку в помещениях; для уличных узлов выбирают исполнения с защитой от влаги.
Одна спецификация на весь тракт
Главное правило работы с линейкой — единая спецификация для всех позиций системы: верхняя частота, норма пассивной интермодуляции, серия и пол разъёмов, мощность первых элементов. Внутри линейки компоненты разных разделов согласованы по этим параметрам, поэтому систему можно собрать из одного каталога без переходников и компромиссов. Это упрощает и закупку, и замену: любой элемент меняется на соседний номинал той же серии без пересчёта остальной ветви.
Из чего собирают типовые объекты
| Объект | Что нужно из линейки |
|---|---|
| Офисный этаж или небольшое здание | комбайнер, делители, тапперы, потолочные антенны, нагрузки |
| Бизнес-центр с несколькими операторами | POI, гибридные мосты, делители по этажам, тапперы, потолочные и панельные антенны |
| Подземный паркинг | делители, тапперы, направленные панели, нагрузки |
| Тоннель или галерея | тапперы вдоль линии, направленные антенны, аттенюаторы для выравнивания |
| Стадион или зал | POI, гибридные мосты 4×4, делители по секторам, направленные панели |
| Мачта базовой станции | дуплексеры, инжекторы питания, мачтовые усилители, фильтры |
Даже небольшой объект собирается из пяти-шести разделов линейки. Для многооператорных зданий добавляются точки объединения и гибридные мосты, для протяжённых — тапперы с номиналами под каждую антенну. Нагрузки нужны всегда: у любого делителя, моста или ответвителя в реальной системе остаются свободные порты.
Мачтовые компоненты
Часть линейки работает не внутри здания, а на мачте базовой станции: инжекторы питания подают постоянный ток по фидеру к мачтовому усилителю, мачтовые усилители поднимают чувствительность приёма, дуплексеры и фильтры разделяют приём и передачу. Требования к ним те же — низкая интермодуляция и правильные разъёмы, плюс защита от погоды и грозы.
Как подбирать по карте
- Начните с операторов и диапазонов — от них зависят POI, фильтры и комбайнеры.
- Выберите общую спецификацию: диапазон с запасом, PIM, серию разъёмов, мощность.
- Рассчитайте распределительную сеть: делители по ветвям, тапперы по антеннам.
- Подберите антенны под геометрию зон: круговые для офисов и холлов, направленные для проездов и трибун.
- Закройте свободные порты Low-PIM нагрузками.
- Сверьте спецификацию с расчётом до закупки и сохраните её для будущих изменений системы.
- Для мачтовой части добавьте инжекторы, мачтовые усилители и дуплексеры с защитой от погоды.
