Диплексеры и мультиплексеры KADAMM в серии ТП-1163-1588-1: 12 моделей, 87 МГц – 7,8 ГГц, соединители N.
О серии

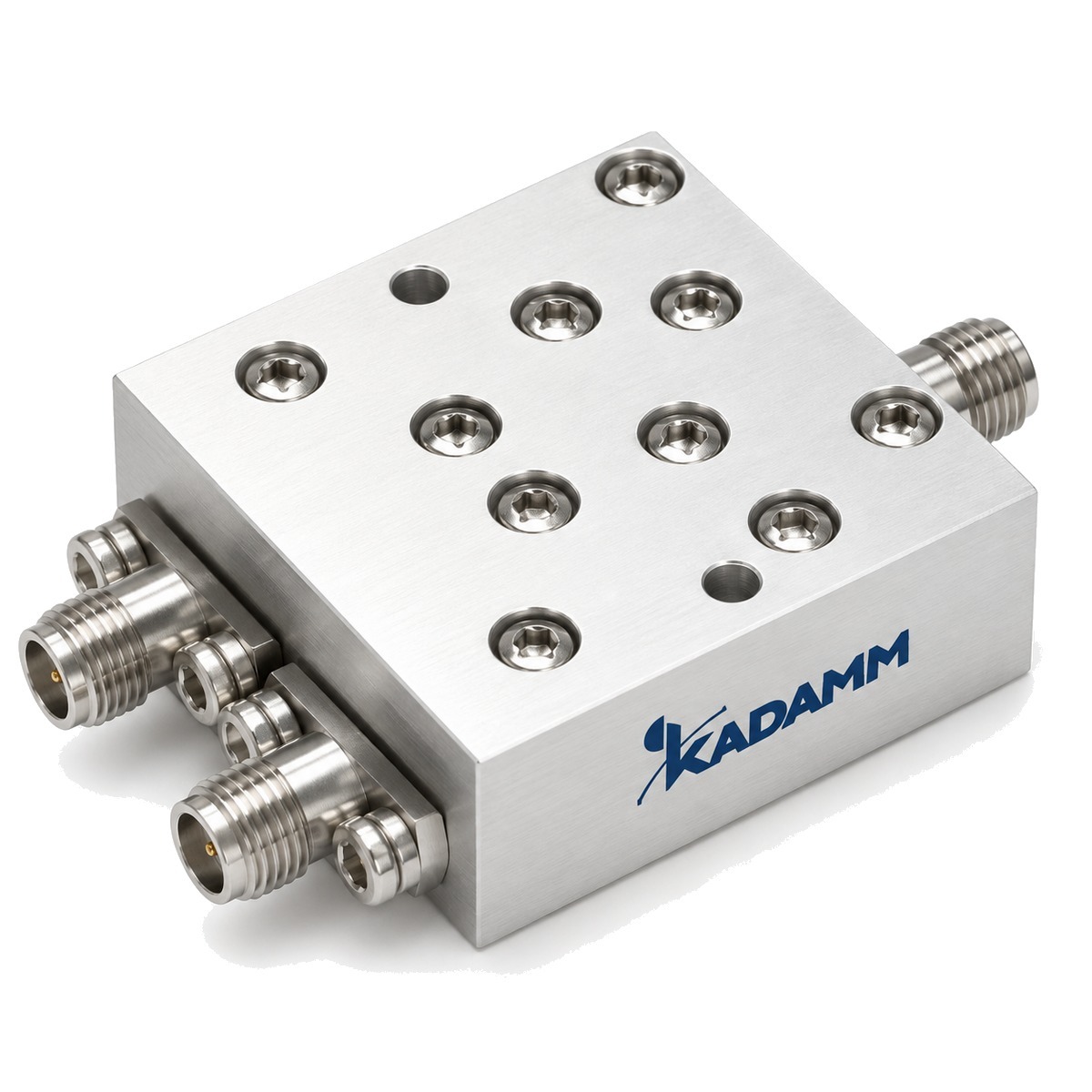

Изделия серии KADAMM ТП-1163-1588-1 разделяют и объединяют сигналы разных полос в общем тракте. В серии ТП-1163-1588-1 — 12 моделей, общий диапазон 87 МГц – 7,8 ГГц, соединители N.
По моделям KADAMM ТП-1163-1588-1: вносимые потери от 0,5 до 1,5 дБ; КСВН от 1,22 до 1,4. Исполнения ТП-1163-1588-1 различаются по параметрам: потери, КСВН, соединители, габариты, частоты канала 1, частоты канала 2.
Где применяют KADAMM ТП-1163-1588-1: работа приёмника и передатчика на одну антенну; совмещение диапазонов; облучатели спутниковых антенн. Нужное исполнение ТП-1163-1588-1 выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Потери, дБ | КСВН | Соединитель | Габариты, мм | Частоты канала 1, ГГц | Частоты канала 2, ГГц | Частоты канала 3, ГГц | Входная мощность, Вт | Развязка между каналами, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ТП-1000/1250-2000/2500-3000/3750-100 | 0,5 | 1,22 | N, SMA | 116×76×40 | 1–1,25 | 2–2,5 | 3–3,75 | 100 | 30 |
| KADAMM ТП-1163-1588-1 | 1,5 | 1,3 | N | — | 1,163–1,19 | 1,214–1,241 | 1,562–1,588 | 50 | — |
| KADAMM ТП-136/174-380/395-450/470-50 | 0,8 | 1,4 | N, SMA | 100×140×35 | 0,136–0,174 | 0,38–0,395 | 0,45–0,47 | 50 | 70 |
| KADAMM ТП-1400/1600-2900/3100-4400/4600-100 | 0,5 | 1,22 | N, SMA | 90×72×33 | 1,4–1,6 | 2,9–3,1 | 4,4–4,6 | 100 | 30 |
| KADAMM ТП-1710/1735-1805/1830-1880/1920-50 | 1,5 | 1,3 | N, SMA | 120×120×38 | 1,71–1,735 | 1,805–1,83 | 1,88–1,92 | 50 | 50 |
| KADAMM ТП-1750/1850-2025/2120-2200/2300-100 | 0,8 | 1,3 | N, SMA | 135×185×43 | 1,75–1,85 | 2,025–2,12 | 2,2–2,3 | 100 | 100 |
| KADAMM ТП-1750/1950-3500/3900-5200/5900-100 | 0,5 | 1,22 | N, SMA | 76×67×31 | 1,75–1,95 | 3,5–3,9 | 5,2–5,9 | 100 | 30 |
| KADAMM ТП-2100/2300-4200/4600-6300/6900-100 | 0,5 | 1,22 | N, SMA | 71×64×27 | 2,1–2,3 | 4,2–4,6 | 6,3–6,9 | 100 | 30 |
| KADAMM ТП-2400/2600-4800/5200-7200/7800-100 | 0,5 | 1,22 | N, SMA | 71×64×27 | 2,4–2,6 | 4,8–5,2 | 7,2–7,8 | 100 | 30 |
| KADAMM ТП-330/450-850/980-1150/1610-50 | 1,2 | 1,4 | N, SMA | 150×124×41 | 0,33–0,45 | 0,85–0,98 | 1,15–1,61 | 50 | 30 |
| KADAMM ТП-850/1000-1700/2000-2500/3000-100 | 0,5 | 1,22 | N, SMA | 100×86×43 | 0,85–1 | 1,7–2 | 2,5–3 | 100 | 30 |
| KADAMM ТП-87/108-351/366-402/416-50 | 1,5 | 1,3 | N, SMA | 100×120×30 | 0,087–0,108 | 0,351–0,366 | 0,402–0,416 | 50 | 60 |
Вопросы по серии
Общий диапазон серии ТП-1163-1588-1 — 87 МГц – 7,8 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ТП-1163-1588-1 — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ТП-1000/1250-2000/2500-3000/3750-100», и количество.
Техническое описание серии ТП-1163-1588-1 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
