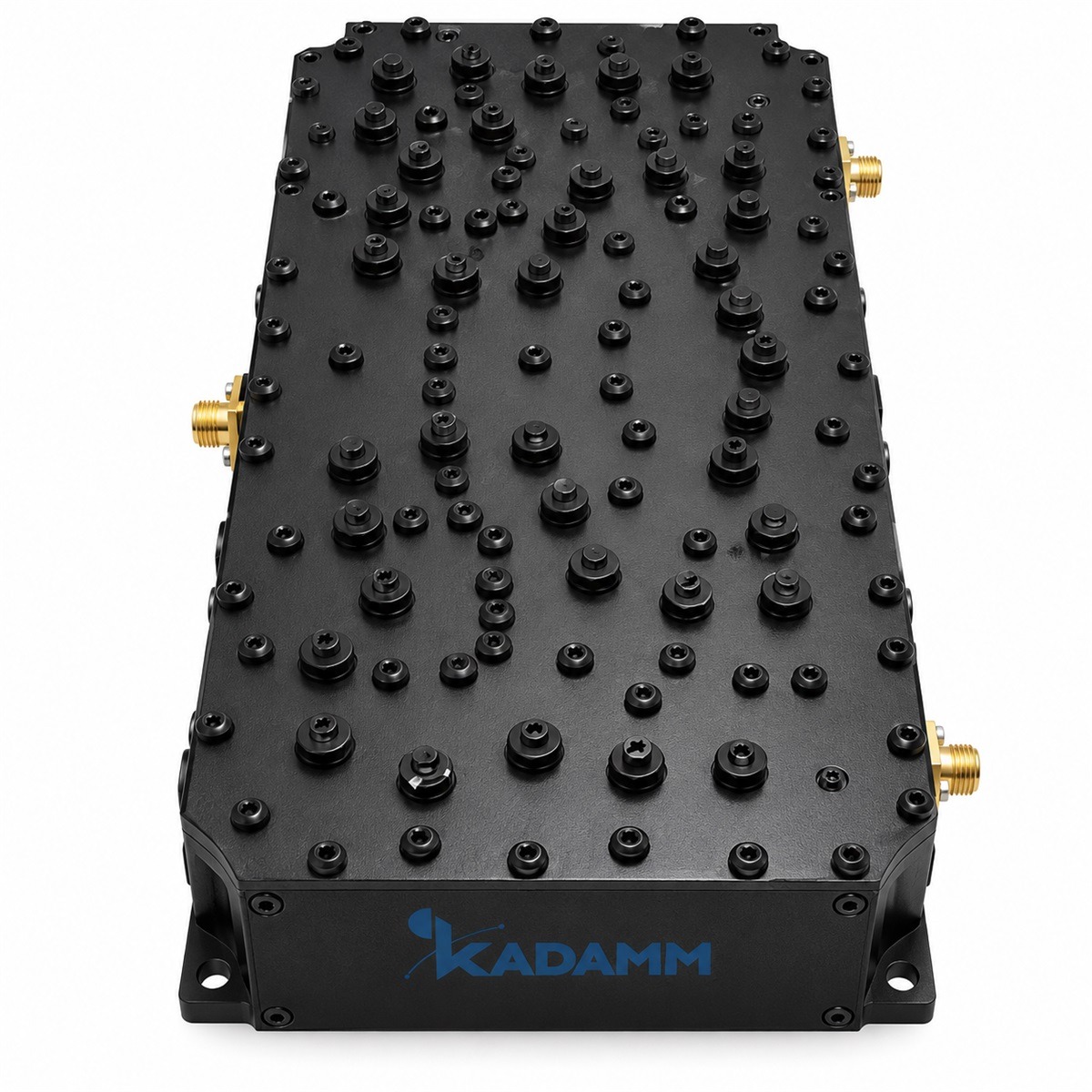

Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ KADAMM ДУ

Name: Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ KADAMM ДУ
Brand: КАДАММ
SKU: KADAMM ДУ

Производитель:КАДАММ

Артикул: KADAMM ДУ

Техническое описание серии KADAMM ДУ

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Диплексеры и мультиплексеры

Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ KADAMM ДУ

Диплексеры и мультиплексеры KADAMM (КАДАММ) серии ДУ: разделяют и объединяют сигналы разных полос в общем тракте.

244 МГц – 2,695 ГГцисполнения 33мощность до 400 Втвносимые потери от 0,5 дБ

▤

Подберём Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ ДУ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

244 МГц – 2,695 ГГц

охват частот серии

исполнения

до 400 Вт

мощность

от 0,5 дБ

вносимые потери

О серии

KADAMM ДУ — диплексеры и мультиплексеры производства KADAMM (КАДАММ).

В серии 33 исполнения, общий охват частот — 244 МГц – 2,695 ГГц. Подключение — N, SMA, 7/16.

Исполнения ДУ различаются по параметрам: мощность, потери, КСВН, соединители, габариты, развязка между каналами.

Артикул исполнения читается по таблице: после обозначения серии ДУ идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ДУ-1350/1518-1625/1785-250 работает в полосе 1,35–1,518 ГГц.

Диплексер и дуплексный фильтр — фильтры с общим портом: они разделяют и объединяют сигналы разных полос в одном тракте. Дуплексный фильтр позволяет передатчику и приёмнику станции работать на одну антенну, а развязка между каналами защищает приёмник от собственного передатчика.

Разброс по исполнениям ДУ: вносимое ослабление — 0,5–5 дБ; КСВН — 1,22–1,5 (при КСВН 1,5 отражается около 4 % мощности); мощность — 10–400 Вт. Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Дуплексный фильтр ставят между станцией и антенной: передача и приём идут по одной антенне без взаимных помех.

Принцип работы

Диплексер или мультиплексер KADAMM ДУ — несколько фильтров на разные полосы, сведённых к общему порту. Каждый канал пропускает свою полосу и отражает чужие, поэтому сигналы разных диапазонов идут по одному кабелю или на одну антенну, не мешая друг другу.

Развязка между каналами показывает, сколько сигнала одного канала проникает в другой.

Конструкция и материалы

Изделие KADAMM ДУ собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

ПодключениеN, SMA — у 29 исполнений7/16, N — у 3 исполненийN (розетка) — у 1 исполнения

Ключевые особенности

✓

292 МГц – 2,695 ГГц
33 исполнения, 25 рабочих полос.

✓

Потери от 0,5 дБ
Меньше всего потерь — у KADAMM ДУ-1350/1518-1625/1785-250, KADAMM ДУ-1920/1990-2110/2170-60 и ещё 3 исполнения.

✓

До 400 Вт
Наибольшую мощность держат KADAMM ДУ-292/318-244/270-400 и KADAMM ДУ-300/320-360/380-400.

✓

КСВН от 1,22
Лучшее согласование в серии — у KADAMM ДУ-1920/1990-2110/2170-60, KADAMM ДУ-2500/2570-2620/2690-100 и ещё 2 исполнения.

✓

Корпус от 99×76×27,5 мм
Самое компактное исполнение — KADAMM ДУ-2110/2170-2050/2060-100.

✓

−55…+85 °C
Самый широкий интервал рабочих температур — у KADAMM ДУ-1350/1518-1625/1785-250 и KADAMM ДУ-1350/1518-1625/1785-50.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДУ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Мощн., Вт	от 10 до 400
Потери, дБ	от 0,5 до 5
КСВН	от 1,22 до 1,5
Соединитель	N, SMA; N (розетка); 7/16, N
Габариты, мм	от 99×76×27,5 до 340×210×82
Развязка между каналами, дБ	от 40 до 95
Температура, °C	от −55 до +85
Частоты канала 1	292 МГц – 2,695 ГГц
Частоты канала 2, МГц	от 244 до 2690
Диапазон настройки, МГц	400–470 — KADAMM ДУ-400/470-100; 60–800 — KADAMM ДУ-60/800-100; 600–1000 — KADAMM ДУ-600/1000-100; 600–2200 — KADAMM ДУ-600/2200-20-1, KADAMM ДУ-600/2200-20-2; 650–2700 — KADAMM ДУ-650/2700-30
Разнос каналов, МГц	5 — KADAMM ДУ-400/470-100; от 30 — KADAMM ДУ-60/800-100; 10 — KADAMM ДУ-600/1000-100; 11 — KADAMM ДУ-600/2200-20-1; 13 — KADAMM ДУ-600/2200-20-2, KADAMM ДУ-650/2700-30
Частоты канала 3, МГц	380–385 — KADAMM ДУ-380/386,6-390/396,6-380/385-200; 417–429 — KADAMM ДУ-380/395-390/395-417/429-100

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

Вносимые потериПри 0,5 дБ до выхода доходит 89,1 % мощности, при 5 дБ — 31,6 %. Остальное уходит в тепло внутри изделия и в отражение.

КСВНПри КСВН 1,22 отражается 0,98 % падающей мощности, при КСВН 1,5 — 4 %.

МощностьВ столбце «Мощн., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 10 до 400 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

ТемператураПараметры таблицы выполняются в указанном интервале; в серии он от −55 до +85 °C.

Таблица исполнений

Все 33 исполнения серии ДУ с артикулами для заявки.

В таблице указаны пределы: потери, КСВН — не больше указанного; развязка между каналами — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Мощн., Вт	Потери, дБ	КСВН	Соединитель	Габариты, мм	Развязка между каналами, дБ	Температура, °C	Частоты канала 1, МГц	Частоты канала 2, МГц
KADAMM ДУ-1350/1518-1625/1785-250	250	0,5	1,4	N, SMA	100×120×38	40	-55–+85	1350–1518	1625–1785
KADAMM ДУ-1350/1518-1625/1785-50	50	1	1,4	N, SMA	118×80×43	60	-55–+85	1350–1518	1625–1785
KADAMM ДУ-1406,5/1463,5-1651,5/1678,5-50	50	1	1,3	N, SMA	120×60×37	80	-20–+65	1406,5–1463,5	1651,5–1678,5
KADAMM ДУ-1521/1521-1529/1529-50	50	2,2	1,3	N, SMA	200×102×43	80	-20–+65	1521	1529
KADAMM ДУ-1662/1662-1667/1667-50	50	3	1,3	N (розетка)	121×175×35	50	-30–+70	1662	1667
KADAMM ДУ-1920/1990-2110/2170-60	60	0,5	1,22	N, SMA	100×77×38,5	75	-40–+85	1920–1990	2110–2170
KADAMM ДУ-1980/2010-2170/2200-10	10	1	1,3	N, SMA	62×112×43	60	-40–+85	1980–2010	2170–2200
KADAMM ДУ-2110/2170-2050/2060-100	100	2	1,5	N, SMA	99×76×27,5	60	-40–+70	2110–2170	2050–2060
KADAMM ДУ-2500/2570-2620/2690-100	100	1,5	1,22	N, SMA	107×107×30	85	-30–+70	2500–2570	2620–2690
KADAMM ДУ-2620/2695-2545/2580-100	100	2	1,5	N, SMA	122×76×27,5	60	-40–+70	2620–2695	2545–2580
KADAMM ДУ-292/318-244/270-400	400	0,5	1,3	7/16, N	340×210×82	95	-25–+55	292–318	244–270
KADAMM ДУ-300/320-360/380-400	400	0,5	1,3	7/16, N	275×200×85	75	-25–+55	300–320	360–380
KADAMM ДУ-344/351-381/396-10	10	1	1,3	N, SMA	102×200×65	50	-40–+85	344–351	381–396
KADAMM ДУ-361/366-351/356-80	80	2	1,3	N, SMA	245×165×85	80	-30–+60	361–366	351–356
KADAMM ДУ-380/386,6-390/396,6-380/385-200	200	1,5	1,3	7/16, N	330×114×79	60	-40–+85	380–386,6	390–396,6
KADAMM ДУ-380/395-390/395-417/429-100	100	2	1,4	N, SMA	136×179×68	65	-40–+70	380–395	390–395
KADAMM ДУ-380/395-450/470-100	100	1,5	1,4	N, SMA	193×83×68	70	-30–+70	380–395	450–470
KADAMM ДУ-400/470-100	100	1,8	1,3	N, SMA	185×140×73	80	-30–+70	—	—
KADAMM ДУ-426/430-412/416-20	20	1,5	1,3	N, SMA	150×176×75	70	-40–+85	426–430	412–416
KADAMM ДУ-436,5/443,5-450/453-100	100	2	1,3	N, SMA	155×118×65	65	-30–+70	436,5–443,5	450–453
KADAMM ДУ-448,2/454,8-463,2/469,8-50	50	1,5	1,3	N, SMA	342×174×69	60	-30–+70	448,2–454,8	463,2–469,8
KADAMM ДУ-449/452-470/485-50	50	1	1,3	N, SMA	290×120×49	65	-40–+85	449–452	470–485
KADAMM ДУ-455/470-405/419-100	100	1	1,3	N, SMA	166×125×67	80	-20–+60	455–470	405–419
KADAMM ДУ-467/470-461/464-80	80	2,5	1,3	N, SMA	290×100×75	75	-30–+60	467–470	461–464
KADAMM ДУ-491,438/493,613-488,438/490,613-50	50	5	1,3	N, SMA	181×297×80	75	-10–+50	491,438–493,613	488,438–490,613
KADAMM ДУ-500/510-470/490-100	100	1,3	1,3	N, SMA	220×122×69	80	-40–+85	500–510	470–490
KADAMM ДУ-60/800-100	100	0,5	1,25	N, SMA	140×73×33	80	-30–+70	—	—
KADAMM ДУ-600/1000-100	100	1,5	1,22	N, SMA	151×151×44	75	-30–+70	—	—
KADAMM ДУ-600/2200-20-1	20	1,5	1,3	N, SMA	220×125×43	80	-40–+85	—	—
KADAMM ДУ-600/2200-20-2	20	1,5	1,3	N, SMA	170×125×43	80	-40–+85	—	—
KADAMM ДУ-650/2700-30	30	1,5	1,3	N, SMA	100×200×47	70	-40–+80	—	—
KADAMM ДУ-663/698-617/652-20	20	1,5	1,3	N, SMA	100×160×47	60	-30–+70	663–698	617–652
KADAMM ДУ-921/960-876/915-50	50	1,6	1,22	N, SMA	265×140×43	75	-20–+65	921–960	876–915

Как выбрать исполнение

1Полоса. По столбцу «Частоты канала 1, МГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 1,5 ГГц перекрывают 2 исполнения, в том числе KADAMM ДУ-1350/1518-1625/1785-250 и KADAMM ДУ-1350/1518-1625/1785-50.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДУ-1350/1518-1625/1785-250, KADAMM ДУ-1920/1990-2110/2170-60 и ещё 3 исполнения.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 99×76×27,5 до 340×210×82 мм; N, SMA — у 29 исполнений; 7/16, N — у 3 исполнений; N (розетка) — у 1 исполнения.

5Условия работы. Рабочие температуры в серии — от −55 до +85 °C.

6Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ДУ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДУ-361/366-351/356-80: что происходит с сигналом 80 Вт на входе.

1Потери 2 дБ: на выходе 80 Вт × 10^(−2/10) = 50,48 Вт; разница 29,52 Вт рассеивается в изделии или отражается.

2КСВН 1,3: коэффициент отражения (1,3 − 1) / (1,3 + 1) = 0,13, назад уходит 1,7 % — 1,361 Вт.

3Два исполнения с КСВН 1,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,5 − 1) / (1,5 + 1) = 0,4; суммарный КСВН (1 + 0,4) / (1 − 0,4) = 2,33, отражается 16 % мощности.

4С исполнениями, у которых КСВН 1,22, та же пара даёт не больше 1,49 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Диплексеры и дуплексные фильтры применяют в ретрансляторах и радиостанциях УКВ и ДМВ, при совмещении диапазонов на одной антенне, в облучателях.

Работа приёмника и передатчика на одну антенну

Совмещение диапазонов

Облучатели спутниковых антенн

Сколько исполнений ДУ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах S работают 4 исполнения ДУ, например KADAMM ДУ-1980/2010-2170/2200-10. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах L и S работают 10 исполнений ДУ, например KADAMM ДУ-1350/1518-1625/1785-250. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

ИзмеренияВесь ряд ДУ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДУ включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии ДУ они меняются от 99×76×27,5 до 340×210×82 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ДУ входят:

✓Дуплексный фильтр

✓Паспорт изделия

Техническое описание серии ДУ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДУ или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ДУ	Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ	244 МГц – 2,695 ГГц	33	N, SMA, 7/16
KADAMM ДП	Диплексеры СВЧ	до 31 ГГц	50	N, SMA, 4.3-10, 2,92 мм
KADAMM ТП	Триплексеры СВЧ	87 МГц – 17 ГГц	13	N, SMA
KADAMM СПР	Сумматоры (комбайнеры) передатчиков резонаторные	100 МГц – 520 МГц	48	N, 4.3-10 или SMA — по заказу
KADAMM МКП	Мультикуплеры антенные приёмопередающие	136 МГц – 520 МГц	7	—

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДП; нужны резонаторные сумматоры передатчиков — KADAMM СПР; нужны антенные мультикуплеры и разветвители — KADAMM МКП.

Когда выбирают Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ KADAMM ДУ: Диплексеры и дуплексные фильтры применяют в ретрансляторах и радиостанциях УКВ и ДМВ, при совмещении диапазонов на одной антенне, в облучателях.

Вопросы и ответы

Какой диапазон частот у изделий KADAMM ДУ?+

Серия ДУ в целом перекрывает 244 МГц – 2,695 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ДУ?+

От 10 до 400 Вт. Наибольшую мощность держат KADAMM ДУ-292/318-244/270-400 и KADAMM ДУ-300/320-360/380-400.

Какое исполнение ДУ вносит меньше всего потерь?+

Меньше всего потерь — 0,5 дБ — у KADAMM ДУ-1350/1518-1625/1785-250, KADAMM ДУ-1920/1990-2110/2170-60 и ещё 3 исполнения.

У какого исполнения ДУ самый низкий КСВН?+

Самый низкий КСВН — 1,22 — у KADAMM ДУ-1920/1990-2110/2170-60, KADAMM ДУ-2500/2570-2620/2690-100 и ещё 2 исполнения.

Как изделия KADAMM ДУ подключаются к тракту?+

Подключение у серии ДУ — N, SMA, 7/16. По таблице: N, SMA — у 29 исполнений; 7/16, N — у 3 исполнений; N (розетка) — у 1 исполнения. Другое исполнение выводов обсуждается при заказе.

В каком диапазоне температур работают модели ДУ?+

Общий интервал серии — от −55 до +85 °C. Самый широкий — у KADAMM ДУ-1350/1518-1625/1785-250 и KADAMM ДУ-1350/1518-1625/1785-50.

Чем серия KADAMM ДУ отличается от KADAMM ДП?+

KADAMM ДП — «Диплексеры СВЧ», охват до 31 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДУ в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,5 это 4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДУ?+

Назовите полный артикул из таблицы, например «KADAMM ДУ-1350/1518-1625/1785-250», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДУ?+

В блоке документов — техническое описание серии ДУ и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
