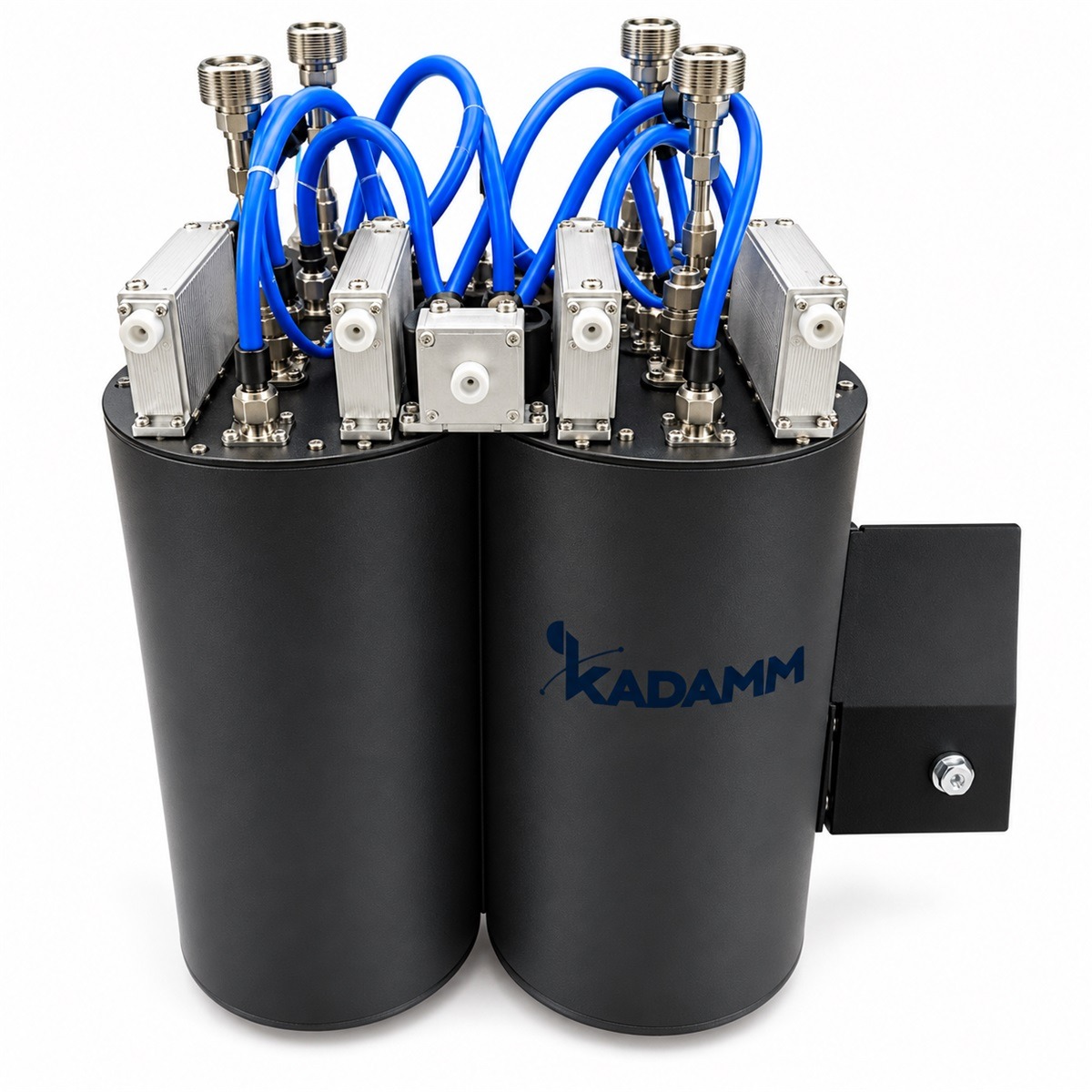

Сумматоры (комбайнеры) передатчиков резонаторные KADAMM СПР
Резонаторные сумматоры передатчиков KADAMM (КАДАММ) серии СПР: объединяют несколько передатчиков на одну антенну через резонаторы.
100 МГц – 520 МГцисполнений 48входная мощность до 100 Втразвязка до 75 дБ
▤
Подберём Сумматоры (комбайнеры) передатчиков резонаторные СПР под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →100 МГц – 520 МГц
охват частот серии
48
исполнений
до 100 Вт
входная мощность
до 75 дБ
развязка
О серии
KADAMM СПР — резонаторные сумматоры передатчиков производства KADAMM (КАДАММ).
В серии 48 исполнений, общий охват частот — 100 МГц – 520 МГц. Подключение — N, 4.3-10 или SMA — по заказу.
Исполнения СПР различаются по параметрам: потери, развязка, КСВН, соединители, габариты, частоты.
Резонаторный сумматор объединяет несколько передатчиков на одну антенну: каждый вход проходит через свой узкополосный резонатор, настроенный на частоту канала. Резонаторы развязывают передатчики друг от друга и снижают интермодуляцию, поэтому одна мачта и одна антенна обслуживают несколько каналов сети.
Разброс по исполнениям СПР: вносимое ослабление — 3,4–10,5 дБ; КСВН — 1,2–1,35 (при КСВН 1,35 отражается около 2 % мощности); развязка — 65–75 дБ. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Одна антенна вместо нескольких — каждый передатчик подключён через свой резонатор.
Принцип работы
Сумматор KADAMM СПР подключает каждый передатчик через свой полосовой резонатор, настроенный на частоту канала; выходы резонаторов сведены в общую точку и идут в антенну. Для чужих частот резонатор представляет большое сопротивление, поэтому передатчики не нагружают друг друга и не создают взаимных помех.
Конструкция и материалы
Изделие KADAMM СПР собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
ПодключениеN — у 24 исполненийN (розетка)4.3-10 или SMA — по заказу — у 24 исполнений
Ключевые особенности
✓
100 МГц – 520 МГц48 исполнений, 30 рабочих полос. Самая широкая полоса — 175–400 МГц у KADAMM СПР-175/400-2.
✓
Потери от 3,4 дБМеньше всего потерь — у KADAMM СПР-110/140-2 и KADAMM СПР-136/174-2.
✓
Развязка до 75 дБЛучшая развязка — у KADAMM СПР-100/200-2, KADAMM СПР-100/200-4 и ещё 31 исполнение.
✓
До 100 ВтНаибольшую мощность держат KADAMM СПР-110/140-2, KADAMM СПР-110/140-3 и ещё 8 исполнений.
✓
КСВН от 1,2Лучшее согласование в серии — у KADAMM СПР-100/200-2, KADAMM СПР-100/200-4 и ещё 6 исполнений.
✓
Корпус от 322×350×43,5 ммСамое компактное исполнение — KADAMM СПР-380/395-2-5.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СПР: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Потери, дБ | от 3,4 до 10,5 |
| Развязка, дБ | от 65 до 75 |
| КСВН | от 1,2 до 1,35 |
| Соединитель | N; N (розетка); 4.3-10 или SMA — по заказу |
| Габариты, мм | от 322×350×43,5 до 420×844×850 |
| Частоты | 100–520 МГц |
| Каналы | 29 вариантов — по таблице исполнений |
| Входная мощность, Вт | от 25 до 100 |
| Температура, °C | от −30 до +75 |
| Полоса, % от средней частоты, не более | 30 — KADAMM СПР-100/200-2, KADAMM СПР-100/200-4, KADAMM СПР-100/200-6, KADAMM СПР-100/200-8; 10 — KADAMM СПР-175/400-2, KADAMM СПР-350/520-2, KADAMM СПР-350/520-4, KADAMM СПР-350/520-6, KADAMM СПР-350/520-8 |
| Разнос частот каналов | 250 кГц — KADAMM СПР-110/140-2, KADAMM СПР-110/140-3, KADAMM СПР-110/140-4, KADAMM СПР-110/140-6, KADAMM СПР-110/140-8, KADAMM СПР-136/174-2, KADAMM СПР-136/174-3, KADAMM СПР-136/174-4, KADAMM СПР-136/174-6, KADAMM СПР-136/174-8, KADAMM СПР-330/520-2, KADAMM СПР-330/520-3, KADAMM СПР-330/520-4, KADAMM СПР-330/520-6, KADAMM СПР-330/520-8 |
| Степень защиты | IP62 — KADAMM СПР-380/395-2-5, KADAMM СПР-380/396,5-2, KADAMM СПР-405/420-2-5, KADAMM СПР-405/421,5-2, KADAMM СПР-410/425-2-5, KADAMM СПР-410/426,5-2, KADAMM СПР-415/430-2-5, KADAMM СПР-415/431,5-2, KADAMM СПР-420/435-2-5, KADAMM СПР-420/436,5-2, KADAMM СПР-425/440-2-5, KADAMM СПР-425/441,5-2, KADAMM СПР-430/445-2-5, KADAMM СПР-430/446,5-2, KADAMM СПР-435/450-2-5, KADAMM СПР-435/451,5-2, KADAMM СПР-440/455-2-5, KADAMM СПР-440/456,5-2, KADAMM СПР-445/460-2-5, KADAMM СПР-445/461,5-2, KADAMM СПР-450/465-2-5, KADAMM СПР-450/466,5-2, KADAMM СПР-455/470-2-5, KADAMM СПР-455/471,5-2 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии СПР — 455–470 МГц, самая широкая — 175–400 МГц.
Вносимые потериПри 3,4 дБ до выхода доходит 45,7 % мощности, при 10,5 дБ — 8,9 %. Остальное уходит в тепло внутри изделия и в отражение.
Развязка65 дБ ослабляют обратную волну в 3 162 300 раз по мощности, 75 дБ — в 31 622 800 раз. Каждые 10 дБ — ещё вдесятеро меньше.
КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 1,35 — 2,2 %.
МощностьВ столбце «Входная мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 25 до 100 Вт. Для импульсного режима допустимый уровень уточняют отдельно.
ТемператураПараметры таблицы выполняются в указанном интервале; в серии он от −30 до +75 °C.
Таблица исполнений
Все 48 исполнений серии СПР с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного; развязка — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Частоты, МГц | Каналы | Входная мощность, Вт | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM СПР-100/200-2 | 4,5 | 75 | 1,2 | N | 483×300×45 | 100–200 | 2 передатчика на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-100/200-4 | 7,5 | 75 | 1,2 | N | 483×300×45 | 100–200 | 4 передатчика на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-100/200-6 | 10,5 | 75 | 1,2 | N | 483×300×45 | 100–200 | 6 передатчиков на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-100/200-8 | 10,5 | 75 | 1,2 | N | 483×300×45 | 100–200 | 8 передатчиков на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-110/140-2 | 3,4 | 65 | 1,25 | N | 420×210×850 | 110–140 | 2 передатчика на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-110/140-3 | 3,6 | 65 | 1,25 | N | 420×410×850 | 110–140 | 3 передатчика на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-110/140-4 | 3,8 | 65 | 1,25 | N | 420×420×850 | 110–140 | 4 передатчика на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-110/140-6 | 4,6 | 65 | 1,25 | N | 420×630×850 | 110–140 | 6 передатчиков на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-110/140-8 | 5 | 65 | 1,25 | N | 420×844×850 | 110–140 | 8 передатчиков на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-136/174-2 | 3,4 | 65 | 1,25 | N | 420×210×750 | 136–174 | 2 передатчика на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-136/174-3 | 3,6 | 65 | 1,25 | N | 420×410×750 | 136–174 | 3 передатчика на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-136/174-4 | 3,8 | 65 | 1,25 | N | 420×420×750 | 136–174 | 4 передатчика на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-136/174-6 | 4,6 | 65 | 1,25 | N | 420×630×750 | 136–174 | 6 передатчиков на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-136/174-8 | 5 | 65 | 1,25 | N | 420×844×750 | 136–174 | 8 передатчиков на 1 антенну | 100 | -10–+65 |
| KADAMM СПР-175/400-2 | 4,5 | 75 | 1,3 | N | 483×300×45 | 175–400 | 2 передатчика на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-330/520-2 | 3,6 | 65 | 1,25 | N | 330×170×500 | 330–520 | 2 передатчика на 1 антенну | 50 | -10–+65 |
| KADAMM СПР-330/520-3 | 3,8 | 65 | 1,25 | N | 330×420×500 | 330–520 | 3 передатчика на 1 антенну | 50 | -10–+65 |
| KADAMM СПР-330/520-4 | 4 | 65 | 1,25 | N | 330×330×500 | 330–520 | 4 передатчика на 1 антенну | 50 | -10–+65 |
| KADAMM СПР-330/520-6 | 4,6 | 65 | 1,25 | N | 330×500×500 | 330–520 | 6 передатчиков на 1 антенну | 50 | -10–+65 |
| KADAMM СПР-330/520-8 | 5 | 65 | 1,25 | N | 330×670×500 | 330–520 | 8 передатчиков на 1 антенну | 50 | -10–+65 |
| KADAMM СПР-350/520-2 | 3,8 | 75 | 1,2 | N | 483×300×45 | 350–520 | 2 передатчика на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-350/520-4 | 7 | 75 | 1,2 | N | 483×300×45 | 350–520 | 4 передатчика на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-350/520-6 | 9,5 | 75 | 1,2 | N | 483×300×45 | 350–520 | 6 передатчиков на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-350/520-8 | 10,5 | 75 | 1,2 | N | 483×300×45 | 350–520 | 8 передатчиков на 1 антенну | 50 | -30–+75 |
| KADAMM СПР-380/395-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 380–395 | 2 станции TETRA на 1 антенну: TX 380–385, RX 390–395 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-380/396,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 380–396,5 | 2 станции TETRA на 1 антенну: TX 380–386,5, RX 390–396,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-405/420-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 405–420 | 2 станции TETRA на 1 антенну: TX 405–410, RX 415–420 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-405/421,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 405–421,5 | 2 станции TETRA на 1 антенну: TX 405–411,5, RX 415–421,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-410/425-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 410–425 | 2 станции TETRA на 1 антенну: TX 410–415, RX 420–425 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-410/426,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 410–426,5 | 2 станции TETRA на 1 антенну: TX 410–416,5, RX 420–426,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-415/430-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 415–430 | 2 станции TETRA на 1 антенну: TX 415–420, RX 425–430 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-415/431,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 415–431,5 | 2 станции TETRA на 1 антенну: TX 415–421,5, RX 425–431,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-420/435-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 420–435 | 2 станции TETRA на 1 антенну: TX 420–425, RX 430–435 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-420/436,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 420–436,5 | 2 станции TETRA на 1 антенну: TX 420–426,5, RX 430–436,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-425/440-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 425–440 | 2 станции TETRA на 1 антенну: TX 425–430, RX 435–440 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-425/441,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 425–441,5 | 2 станции TETRA на 1 антенну: TX 425–431,5, RX 435–441,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-430/445-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 430–445 | 2 станции TETRA на 1 антенну: TX 430–435, RX 440–445 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-430/446,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 430–446,5 | 2 станции TETRA на 1 антенну: TX 430–436,5, RX 440–446,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-435/450-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 435–450 | 2 станции TETRA на 1 антенну: TX 435–440, RX 445–450 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-435/451,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 435–451,5 | 2 станции TETRA на 1 антенну: TX 435–441,5, RX 445–451,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-440/455-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 440–455 | 2 станции TETRA на 1 антенну: TX 440–445, RX 450–455 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-440/456,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 440–456,5 | 2 станции TETRA на 1 антенну: TX 440–446,5, RX 450–456,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-445/460-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 445–460 | 2 станции TETRA на 1 антенну: TX 445–450, RX 455–460 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-445/461,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 445–461,5 | 2 станции TETRA на 1 антенну: TX 445–451,5, RX 455–461,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-450/465-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 450–465 | 2 станции TETRA на 1 антенну: TX 450–455, RX 460–465 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-450/466,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 450–466,5 | 2 станции TETRA на 1 антенну: TX 450–456,5, RX 460–466,5 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-455/470-2-5 | 6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 455–470 | 2 станции TETRA на 1 антенну: TX 455–460, RX 465–470 МГц | 25 на порт | уточняйте у менеджера |
| KADAMM СПР-455/471,5-2 | 6,6 | 75 (TX–TX, RX–RX, TX–RX) | 1,35 | N (розетка); 4.3-10 или SMA — по заказу | 322×350×43,5 | 455–471,5 | 2 станции TETRA на 1 антенну: TX 455–461,5, RX 465–471,5 МГц | 25 на порт | уточняйте у менеджера |
Как выбрать исполнение
1Полоса. По столбцу «Частоты, МГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 433 МГц перекрывают 15 исполнений, в том числе KADAMM СПР-330/520-2 и KADAMM СПР-330/520-3.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM СПР-110/140-2 и KADAMM СПР-136/174-2.
4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 322×350×43,5 до 420×844×850 мм; N — у 24 исполнений; N (розетка); 4.3-10 или SMA — по заказу — у 24 исполнений.
5Условия работы. Рабочие температуры в серии — от −30 до +75 °C; у 24 исполнений температура в таблице не указана, её уточняют при заказе.
6Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM СПР-100/200-2: что происходит с сигналом 50 Вт на входе.
1Потери 4,5 дБ: на выходе 50 Вт × 10^(−4,5/10) = 17,74 Вт; разница 32,26 Вт рассеивается в изделии или отражается.
2КСВН 1,2: коэффициент отражения (1,2 − 1) / (1,2 + 1) = 0,091, назад уходит 0,83 % — 0,413 Вт.
3Два исполнения с КСВН 1,35 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,35 − 1) / (1,35 + 1) = 0,298; суммарный КСВН (1 + 0,298) / (1 − 0,298) = 1,85, отражается 8,9 % мощности.
4С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Резонаторные сумматоры применяют на базовых станциях радиосетей УКВ и ДМВ с несколькими каналами.
Базовые станции радиосетей УКВ и ДМВ
Многоканальные ретрансляторы
Диспетчерские узлы
Все исполнения СПР работают на участке ниже 1 ГГц.
Монтаж и подключение
✓Изделия KADAMM СПР включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
✓Посадочное место берут по габаритам выбранного исполнения: в серии СПР они меняются от 322×350×43,5 до 420×844×850 мм.
Документация и поставка
В поставку каждого исполнения KADAMM СПР входят:
✓Сумматор передатчиков
✓Паспорт изделия
Техническое описание серии СПР — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СПР или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СПР | Сумматоры (комбайнеры) передатчиков резонаторные | 100 МГц – 520 МГц | 48 | N, 4.3-10 или SMA — по заказу |
| KADAMM ДП | Диплексеры СВЧ | до 31 ГГц | 50 | N, SMA, 4.3-10, 2,92 мм |
| KADAMM ТП | Триплексеры СВЧ | 87 МГц – 17 ГГц | 13 | N, SMA |
| KADAMM ДУ | Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ | 244 МГц – 2,695 ГГц | 33 | N, SMA, 7/16 |
| KADAMM МКП | Мультикуплеры антенные приёмопередающие | 136 МГц – 520 МГц | 7 | — |
Когда брать соседнюю серию: нужны диплексеры и мультиплексеры — KADAMM ДП; нужны антенные мультикуплеры и разветвители — KADAMM МКП.
Когда выбирают Сумматоры (комбайнеры) передатчиков резонаторные KADAMM СПР: Резонаторные сумматоры применяют на базовых станциях радиосетей УКВ и ДМВ с несколькими каналами.
