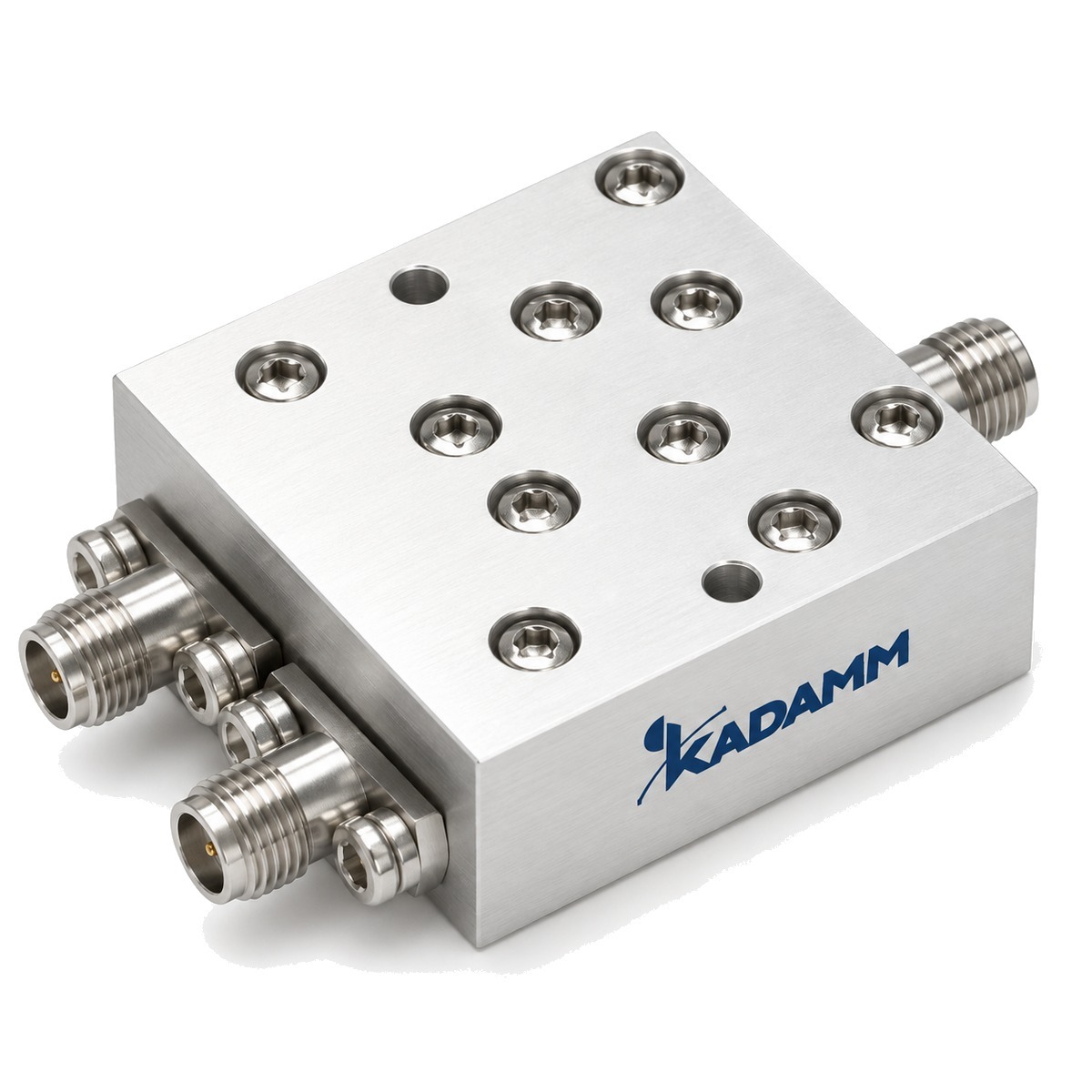

Диплексеры СВЧ KADAMM ДП

Name: Диплексеры СВЧ KADAMM ДП
Brand: КАДАММ
SKU: KADAMM ДП

Производитель:КАДАММ

Артикул: KADAMM ДП

Техническое описание серии KADAMM ДП

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Диплексеры и мультиплексеры

KADAMM ДП — серия производства KADAMM (КАДАММ): 26 моделей, 20 МГц – 17,65 ГГц, соединители SMA.

20 МГц – 17,65 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

О серии

Изделия серии KADAMM ДП разделяют и объединяют сигналы разных полос в общем тракте. Состав серии ДП: 26 моделей, общий диапазон 20 МГц – 17,65 ГГц, соединители SMA.

По моделям KADAMM ДП: вносимые потери от 0,02 до 8 дБ; КСВН от 1,25 до 2. Модели внутри серии ДП отличаются параметрами: потери, КСВН, соединители, габариты, частоты канала 1, частоты канала 2.

Типовые задачи для серии ДП: работа приёмника и передатчика на одну антенну; совмещение диапазонов; облучатели спутниковых антенн. Нужное исполнение ДП выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 20 МГц – 17,65 ГГцВесь диапазон серии ДП закрывают разные исполнения — полоса у каждого своя.

ПотериНа высоких частотах потери ДП растут: сравнивайте их на верхней частоте тракта.

КСВНЧем ниже КСВН модели ДП, тем меньше отражений и неравномерность в тракте.

СоединителиСоединитель модели ДП подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.

ГабаритыГабариты модели ДП проверьте по месту установки заранее.

Частоты канала 1Рабочая полоса модели ДП должна перекрывать все частоты тракта с запасом по краям.

Технические характеристики

Исполнения серии

Артикул	Потери, дБ	КСВН	Соединитель	Габариты, мм	Частоты канала 1, ГГц	Частоты канала 2, ГГц	Входная мощность, Вт	Развязка между каналами, дБ	Температура, °C
KADAMM ДП-11725-14375-1	1	1,45	SMA	78×56×12,5	11,725	14,375	10	—	—
KADAMM ДП-12500/12900-13100/13400-20	2,5	1,5	SMA	43×82×11,5	12,5–12,9	13,1–13,4	20	50	-40–+70
KADAMM ДП-12751/12863-13017/13129-20	1,5	1,3	SMA – WR75	184×82×19,5	12,751–12,863	13,017–13,129	20	70	-40–+70
KADAMM ДП-136/174-400/470-100	0,8	1,45	N, SMA	95×115×25	0,136–0,174	0,4–0,47	100	70	-40–+70
KADAMM ДП-136/174-400/470-5-1	1	1,5	N, SMA	44×50×22	0,136–0,174	0,4–0,47	5	70	-40–+70
KADAMM ДП-136/174-400/470-5-2	1	1,5	N, SMA	58×54×20	0,136–0,174	0,4–0,47	5	30	-10–+60
KADAMM ДП-20-8000-1	2@0,02–0,8 ГГц 2,5@0,93–8 ГГц	2	SMA	-	0,02–0,8	0,93–8	—	—	—
KADAMM ДП-2025-2300-1	2	1,5	SMA	53×53×11	2,025–2,12	2,2–2,3	10	—	—
KADAMM ДП-2400-5850-1	1	1,5	SMA	52×29×22	2,4–2,485	5,715–5,85	100	—	—
KADAMM ДП-30/520-698/2700-50	0,8	1,45	N, SMA	71×91×22	0,03–0,52	0,698–2,7	50	45	-30–+70
KADAMM ДП-3100/3200-2700/2900-100	0,7	1,3	N, SMA	100×76×32	3,1–3,2	2,7–2,9	100	70	-30–+70
KADAMM ДП-340/380-240/270-10	1	1,3	N, SMA	260×190×65	0,34–0,38	0,24–0,27	10	80	-40–+75
KADAMM ДП-4400-17650-1	2	2	2,92 мм	39×50×10	4,4	17,65	5	—	—
KADAMM ДП-45,5/69-80/103,3-2	3	1,5	BNC, N, SMA	40×53×20	0,0455–0,069	0,08–0,1033	2	15	-30–+70
KADAMM ДП-450/530-1420/1520-100	0,5	1,25	N, SMA	110×140×49	0,45–0,53	1,42–1,52	100	80	-55–+70
KADAMM ДП-475-3200-1	1	1,5	SMA	49×25×13,2	0,475	3,2	10	—	—
KADAMM ДП-5565/5725-5350/5510-50	1,5	1,45	N, SMA	95×80×24	5,565–5,725	5,35–5,51	50	60	-30–+70
KADAMM ДП-5725/5850-5565/5675-50	1,5	1,45	N, SMA	95×80×24	5,725–5,85	5,565–5,675	50	60	-30–+70
KADAMM ДП-7145-9000-1	2,5	1,5	SMA	45×26×9	7,145–7,25	7,7–9	-	—	—
KADAMM ДП-7424/7544-7669/7789-20	1,2	1,5	SMA – WR112	180×97,7×19,5	7,424–7,544	7,669–7,789	20	70	-40–+70
KADAMM ДП-7450/7650-7700/7900-20	3	1,5	SMA	100×68×16	7,45–7,65	7,7–7,9	20	40	-40–+70
KADAMM ДП-7450/7900-12750/13250-20	1,5	1,5	SMA	67×33×14	7,45–7,9	12,75–13,25	20	70	-40–+70
KADAMM ДП-840/845-1430/1444-50	1	1,3	N, SMA	88×62×43	0,84–0,845	1,43–1,444	50	60	-30–+70
KADAMM ДП-850/960-1700/1900-100	1	1,5	N, SMA	140×65×47	0,85–0,96	1,7–1,9	100	80	-40–+70
KADAMM ДП-850/960-1700/1900-2	2	1,5	SMA	35×26×10	0,85–0,96	1,7–1,9	2	55	-40–+70
KADAMM ДП-850/980-1150/1610-75	0,8	1,4	N, SMA	150×75×43	0,85–0,98	1,15–1,61	75	30	-40–+85

Вопросы по серии

В каком диапазоне работает серия KADAMM ДП?

Общий диапазон серии ДП — 20 МГц – 17,65 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ДП?

В серии ДП — SMA. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ДП?

Назовите артикул исполнения из таблицы, например «KADAMM ДП-11725-14375-1», и количество.

Какие документы есть на серию KADAMM ДП?

Техническое описание серии ДП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ДП под ваш тракт
