Антенные мультикуплеры и разветвители KADAMM (КАДАММ) серии МКП: раздают сигнал одной антенны нескольким приёмникам.
О серии
KADAMM МКП — антенные мультикуплеры и разветвители производства KADAMM (КАДАММ).
В серии 7 исполнений, общий охват частот — 136 МГц – 520 МГц.
Внутри серии МКП меняются потери, развязка, КСВН, габариты, частоты, разнос частот передачи и приёма — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии МКП идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM МКП-136/174-4/4-У работает в полосе 136–174 МГц.
Антенный мультикуплер (разветвитель) раздаёт сигнал одной приёмной антенны нескольким приёмникам; усилитель на входе компенсирует деление сигнала, приёмопередающие исполнения объединяют и передатчики. Так многоканальная станция обходится одной антенной.
Разброс по исполнениям МКП: вносимое ослабление — 4,8–9,5 дБ; КСВН — 1,2–1,25 (при КСВН 1,25 отражается около 1,2 % мощности); развязка — 65–85 дБ. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
На входе разветвителя KADAMM МКП стоит усилитель: он поднимает сигнал антенны настолько, чтобы после деления на несколько выходов каждый приёмник получил его без потери чувствительности. Приёмопередающие исполнения дополнительно объединяют передатчики через фильтры.
Конструкция и материалы

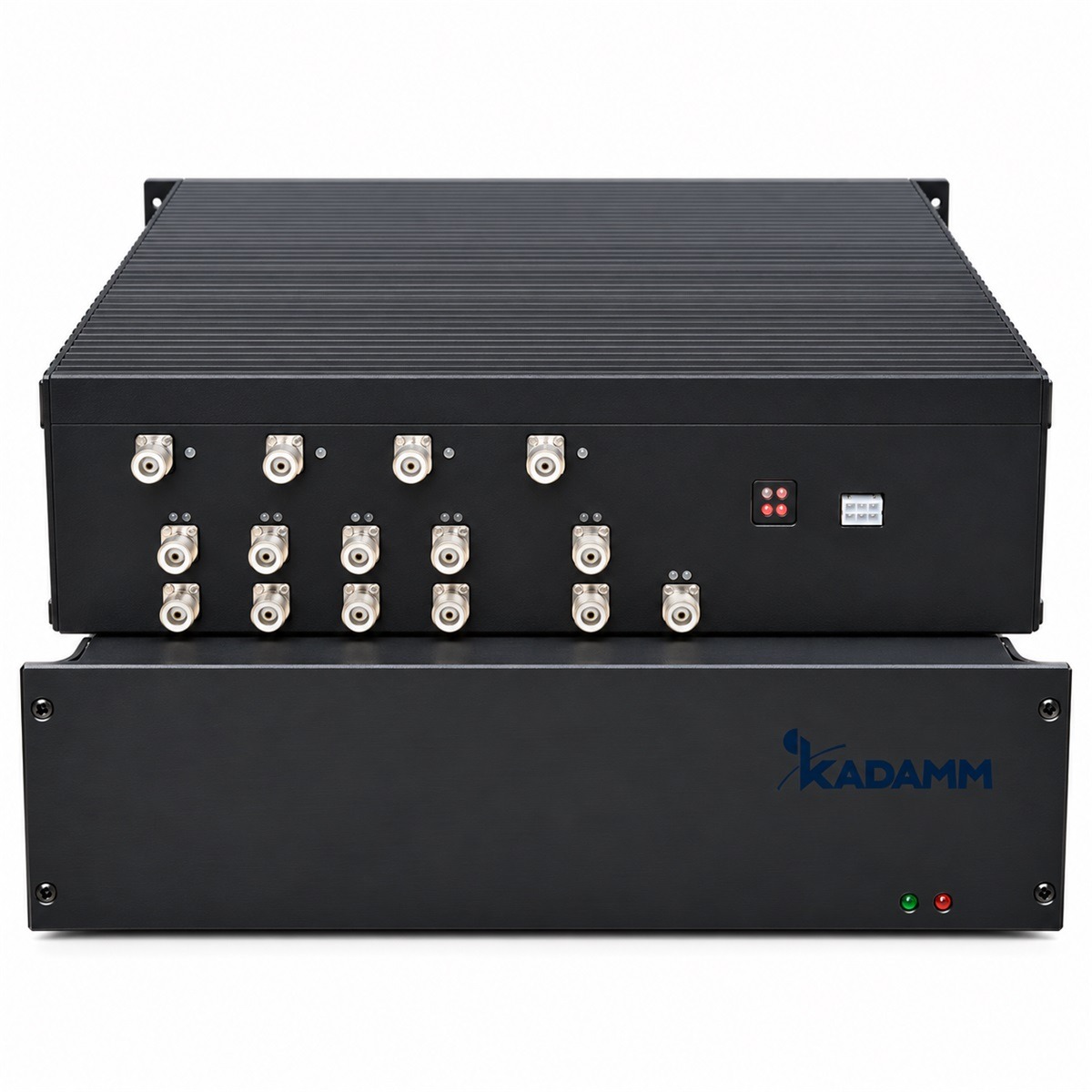

Изделие KADAMM МКП собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
7 исполнений, 2 рабочие полосы.
Меньше всего потерь — у KADAMM МКП-350/520-2/2.
Лучшая развязка — у KADAMM МКП-350/520-2/2-У, KADAMM МКП-350/520-2/8-У и ещё 1 исполнение.
Лучшее согласование в серии — у KADAMM МКП-350/520-2/2-У и KADAMM МКП-350/520-2/8-У.
Самое компактное исполнение — KADAMM МКП-350/520-2/2.
Технические характеристики серии
Сводка по всем исполнениям KADAMM МКП: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Потери, дБ | от 4,8 до 9,5 |
| Развязка, дБ | от 65 до 85 |
| КСВН | от 1,2 до 1,25 |
| Габариты, мм | от 350×158×88 до 500×320×100 |
| Частоты | 136–520 МГц |
| Разнос частот передачи и приёма | от 4 МГц; от 5 МГц |
| Каналы | 7 вариантов — по таблице исполнений |
| Усилитель приёмного тракта | есть, выход +6 дБм±1 дБм, регулируемый; нет; есть, выход +5–+15 дБм, регулируемый |
| Исполнение корпуса | в стойку 19", высота 3U; в стойку 19", высота 2U |
| Входная мощность, Вт на канал | 50 |
Как читать характеристики
Таблица исполнений
Все 7 исполнений серии МКП с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного; развязка — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Частоты, МГц | Разнос частот передачи и приёма | Каналы | Усилитель приёмного тракта | Исполнение корпуса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM МКП-136/174-4/4-У | 9,5 | передача — приём 80; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 136–174 | от 4 МГц | 4 передатчика + 4 приёмника на 1 антенну | есть, выход +6 дБм±1 дБм, регулируемый | в стойку 19", высота 3U |
| KADAMM МКП-350/520-2/2 | 4,8 | передача — приём 75; между передатчиками 28; между приёмниками 28 | 1,25 | 350×158×88 | 350–520 | от 5 МГц | 2 передатчика + 2 приёмника на 1 антенну | нет | — |
| KADAMM МКП-350/520-2/2-У | 5,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,2 | — | 350–520 | от 5 МГц | 2 передатчика + 2 приёмника на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 2U |
| KADAMM МКП-350/520-2/8-У | 5,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,2 | — | 350–520 | от 5 МГц | 2 передатчика + 8 приёмников на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 2U |
| KADAMM МКП-350/520-3/3 | 8,5 | передача — приём 65; между передатчиками 25; между приёмниками 25; передача — приём 85 | 1,25 | 500×320×100 | 350–520 | от 5 МГц | 3 передатчика + 3 приёмника на 1 антенну | нет | — |
| KADAMM МКП-350/520-4/4-У | 8,5 | передача — приём 80; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 350–520 | от 5 МГц | 4 передатчика + 4 приёмника на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 3U |
| KADAMM МКП-350/520-4/8-У | 8,5 | передача — приём 85; между передатчиками 70; антенна — передатчик 50; между приёмниками 25 | 1,25 | — | 350–520 | от 5 МГц | 4 передатчика + 8 приёмников на 1 антенну; выходы ответвителей передачи и приёма | есть, выход +5–+15 дБм, регулируемый | в стойку 19", высота 3U |
Как выбрать исполнение
Полосы исполнений серии KADAMM МКП по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM МКП-350/520-2/8-У: что происходит с сигналом 10 Вт на входе.
Применение
Мультикуплеры применяют на многоканальных базовых станциях и диспетчерских узлах УКВ и ДМВ.
Все исполнения МКП работают на участке ниже 1 ГГц.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM МКП входят:
Техническое описание серии МКП — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение МКП или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM МКП | Мультикуплеры антенные приёмопередающие | 136 МГц – 520 МГц | 7 | — |
| KADAMM РПУ | Разветвители антенные приёмные с усилителем | 350 МГц – 520 МГц | 4 | N |
| KADAMM ДП | Диплексеры СВЧ | до 31 ГГц | 50 | N, SMA, 4.3-10, 2,92 мм |
| KADAMM ТП | Триплексеры СВЧ | 87 МГц – 17 ГГц | 13 | N, SMA |
| KADAMM ДУ | Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ | 244 МГц – 2,695 ГГц | 33 | N, SMA, 7/16 |
Когда брать соседнюю серию: нужны диплексеры и мультиплексеры — KADAMM ДП.
