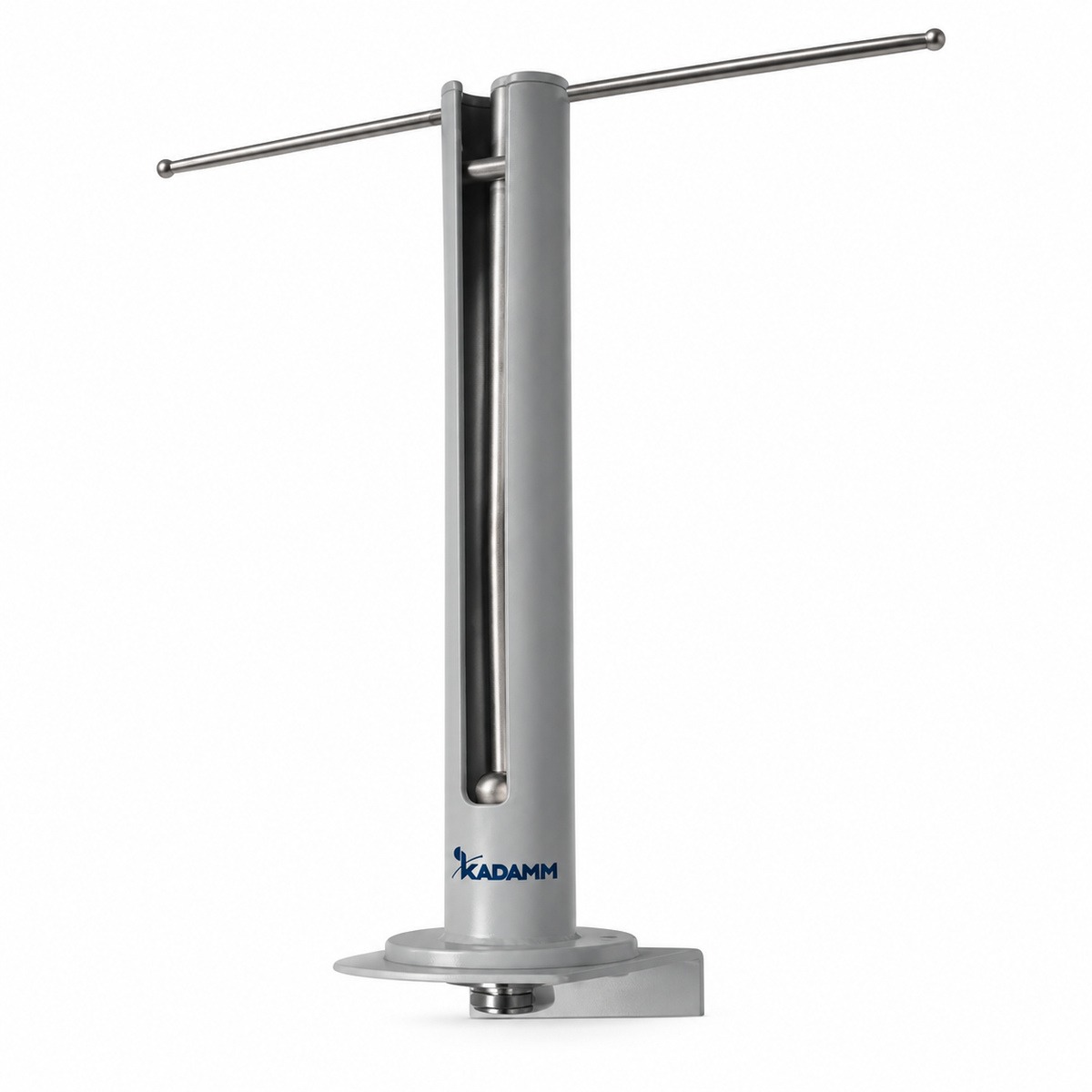

Серия KADAMM АВД-Р: 3 модели, 30 МГц – 1 ГГц, соединители N.
О серии
Дипольные измерительные антенны серии АВД-Р служат эталоном с расчётными характеристиками для калибровки. Состав серии АВД-Р: 3 модели, общий диапазон 30 МГц – 1 ГГц, соединители N.
По моделям KADAMM АВД-Р: КСВН от 2 до 2,5. Исполнения АВД-Р различаются по параметрам: КСВН, частоты, длина. Общее для всех моделей АВД-Р: коэффициент усиления, дБ — 2; соединитель — N (розетка).
Где применяют KADAMM АВД-Р: калибровка измерительных площадок; поверка антенн; испытания на ЭМС. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АВД-Р.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБ | 2 |
| Соединитель | N (розетка) |
Исполнения серии
| Артикул | КСВН | Частоты, МГц | Длина, мм |
|---|---|---|---|
| KADAMM АВД-100/500-2-Р | 2,5 | 100-500 | 329 |
| KADAMM АВД-30/200-2-Р | 2,5 | 30-200 | 1134 |
| KADAMM АВД-500/1000-2-Р | 2 | 500-1000 | 470 |
Вопросы по серии
Общий диапазон серии АВД-Р — 30 МГц – 1 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АВД-Р — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АВД-100/500-2-Р», и количество.
Техническое описание серии АВД-Р и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
