Антенны Вивальди KADAMM (КАДАММ) серии АВД-ВЛ-М: дают сверхширокую полосу при плоской конструкции.
600 МГц – 70 ГГцисполнений 5усиление до 10 дБиSMA, 1,85 мм и SMP
▤
Подберём Антенны Вивальди металлические АВД-ВЛ-М под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

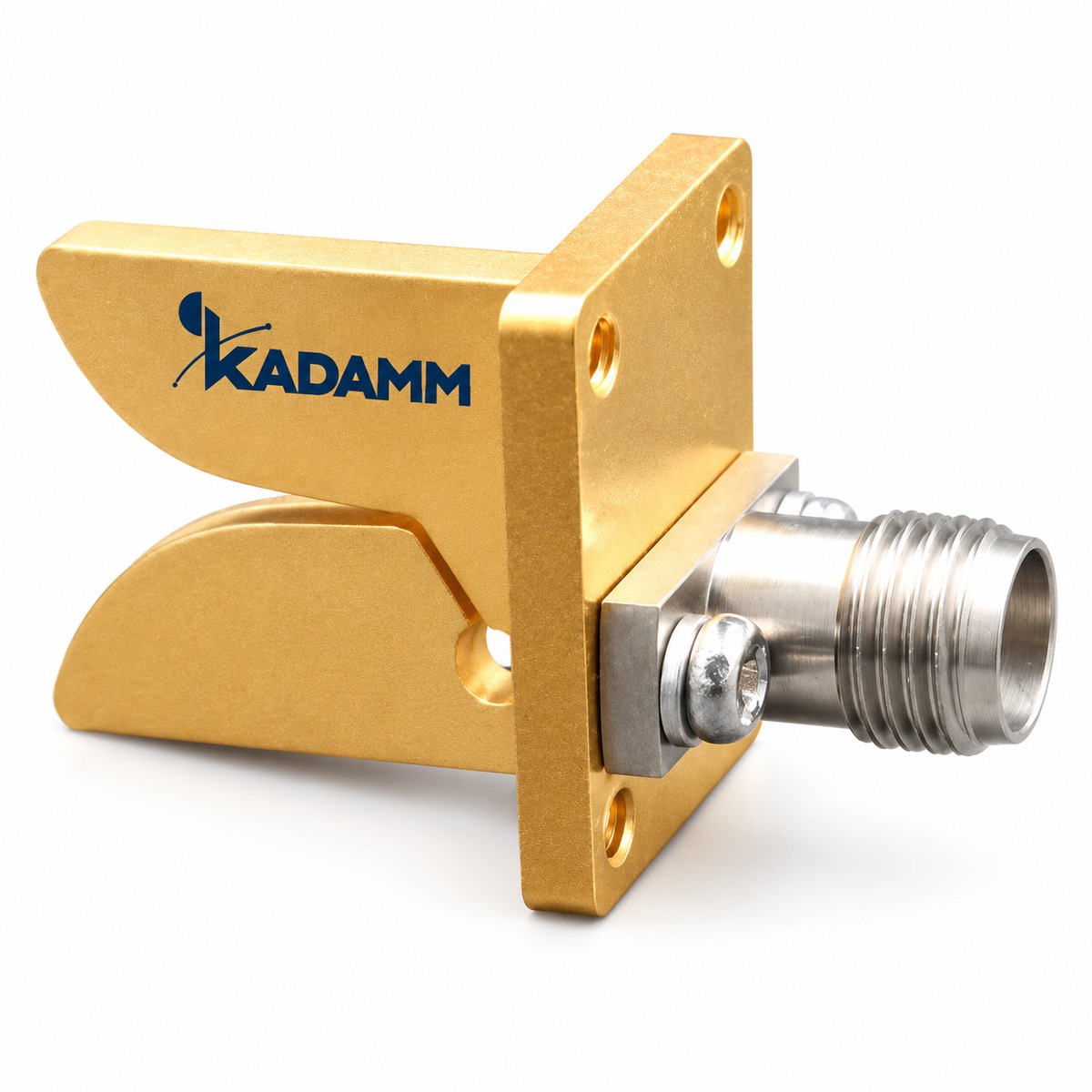

KADAMM АВД-ВЛ-М — антенны Вивальди производства KADAMM (КАДАММ).
В серии 5 исполнений, общий охват частот — 600 МГц – 70 ГГц. Подключение — SMA, 1,85 мм и SMP.
Исполнения АВД-ВЛ-М различаются по параметрам: частоты, коэффициент усиления, соединители, габариты, поляризация.
Артикул исполнения читается по таблице: после обозначения серии АВД-ВЛ-М идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АВД-2000/20000-4-SMA(р) работает в полосе 2–20 ГГц.
Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
Разброс по исполнениям АВД-ВЛ-М: коэффициент усиления — 3–10 дБи. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
У измерительной антенны важна повторяемость: по её коэффициенту антенны пересчитывают измеренное напряжение в поле.
Принцип работы
Антенна Вивальди KADAMM АВД-ВЛ-М — плоская щель с экспоненциально расширяющимися краями; разные участки щели излучают на разных частотах, поэтому полоса очень широкая.
Конструкция и материалы
Антенна KADAMM АВД-ВЛ-М — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
ПодключениеSMA (розетка) — у 2 исполнений1,85 (розетка) — у 2 исполненийSMP — у 1 исполнения
Ключевые особенности
✓
600 МГц – 70 ГГц 5 исполнений, 5 рабочих полос. Самая широкая полоса — 2–70 ГГц у KADAMM АВД-2000/70000-4-1,85(р).
✓
Усиление до 10 дБи Наибольшее усиление — у KADAMM АВД-6000/18000-10.
✓
SMA, 1,85 мм и SMP SMA (розетка) — у 2 исполнений; 1,85 (розетка) — у 2 исполнений; SMP — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АВД-ВЛ-М: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
Параметр
Значения в серии
Частоты
600 МГц – 70 ГГц
Ку, дБи
от 3 до 10
Соединитель
SMA (розетка); 1,85 (розетка); SMP
Габариты, мм
от 14,5 до 300
Поляризация
две поляризации; одна поляризация
КСВН, не более
2,5
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии АВД-ВЛ-М — 40–70 ГГц, самая широкая — 2–70 ГГц.
УсилениеОт 3 до 10 дБи; каждые 3 дБ — вдвое больше мощности в главном направлении или на выходе. Усиление антенны указано в дБи — относительно изотропного излучателя.
ПоляризацияОриентация электрического поля волны; у передающей и приёмной сторон она должна совпадать.
Таблица исполнений
Все 5 исполнений серии АВД-ВЛ-М с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
Артикул
Частоты, ГГц
Ку, дБи
Соединитель
Габариты, мм
Поляризация
KADAMM АВД-2000/20000-4-SMA(р)
2-20
≥4
SMA (розетка)
130×110
две поляризации
KADAMM АВД-2000/70000-4-1,85(р)
2-70
≥4
1,85 (розетка)
60×85
одна поляризация
KADAMM АВД-40000/70000-4-1,85(р)
40-70
≥4
1,85 (розетка)
14,5×14
одна поляризация
KADAMM АВД-600/4000-3-SMA(р)
0,6-4
≥3
SMA (розетка)
300×250
одна поляризация
KADAMM АВД-6000/18000-10
6-18
≥10
SMP
160×60
одна поляризация
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 3 исполнения, в том числе KADAMM АВД-2000/20000-4-SMA(р) и KADAMM АВД-2000/70000-4-1,85(р).
2Усиление. Если этот параметр для вас главный, начните с KADAMM АВД-6000/18000-10.
3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: SMA (розетка) — у 2 исполнений; 1,85 (розетка) — у 2 исполнений; SMP — у 1 исполнения.
4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Полосы исполнений серии KADAMM АВД-ВЛ-М по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Какая длина волны на краях охвата серии АВД-ВЛ-М и что из этого следует для монтажа.
1На нижней частоте 600 МГц: λ = 300 / f (ГГц) = 500 мм.
2На верхней частоте 70 ГГц: λ = 300 / 70 = 4,3 мм.
3Отрезок проводника длиннее десятой доли волны — здесь 0,4 мм — уже ведёт себя как линия передачи, поэтому выводы и перемычки на верхней частоте делают как можно короче.
Применение
Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.
Сверхширокополосные измерения
Радиолокация подповерхностного зондирования
Элементы решёток
Сколько исполнений АВД-ВЛ-М работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
ниже 1 ГГц1 исполнение
1–4 ГГц (L, S)3 исполнения
4–12 ГГц (C, X)3 исполнения
12–27 ГГц (Ku, K)3 исполнения
27–40 ГГц (Ka)1 исполнение
выше 40 ГГц2 исполнения
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 4 исполнения АВД-ВЛ-М, например KADAMM АВД-2000/20000-4-SMA(р). В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ka работают 4 исполнения АВД-ВЛ-М, например KADAMM АВД-2000/20000-4-SMA(р). В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 3 исполнения АВД-ВЛ-М, например KADAMM АВД-2000/20000-4-SMA(р). В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
Монтаж и подключение
✓Антенну KADAMM АВД-ВЛ-М крепят на корпус оборудования, кронштейн, мачту или опорно-поворотное устройство так, чтобы рядом с апертурой не было металлических конструкций.
✓Кабель подводят без натяга и закрепляют у ввода, чтобы вес кабеля не нагружал соединитель.
Документация и поставка
В поставку каждого исполнения KADAMM АВД-ВЛ-М входят:
✓Антенна
✓Паспорт изделия
Техническое описание серии АВД-ВЛ-М — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АВД-ВЛ-М или соседней серии.
Термины и стандарты
Коэффициент усиления — отношение мощностей на выходе и входе, для антенны — выигрыш относительно изотропного излучателя.
Обозначения и размеры соответствуют стандартам:
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
Вибраторные антенные решётки из кольцевых вибраторов
420 МГц – 7,5 ГГц
4
N
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АВВ; нужны дипольные измерительные антенны — KADAMM АВД-Р.
Когда выбирают Антенны Вивальди металлические KADAMM АВД-ВЛ-М: Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.
Вопросы и ответы
Какой диапазон частот у изделий KADAMM АВД-ВЛ-М?+
Серия АВД-ВЛ-М в целом перекрывает 600 МГц – 70 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.
Как изделия KADAMM АВД-ВЛ-М подключаются к тракту?+
Подключение у серии АВД-ВЛ-М — SMA, 1,85 мм и SMP. По таблице: SMA (розетка) — у 2 исполнений; 1,85 (розетка) — у 2 исполнений; SMP — у 1 исполнения. Другое исполнение выводов обсуждается при заказе.
Чем серия KADAMM АВД-ВЛ-М отличается от KADAMM АВВ?+
KADAMM АВВ — «Антенны Вивальди», охват 200 МГц – 4 ГГц. Остальные соседние серии сравнены в таблице выше.
Можно ли получить расчёт под мой тракт?+
Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.
Чем различаются исполнения внутри серии KADAMM АВД-ВЛ-М?+
Строки таблицы отличаются параметрами: частоты, коэффициент усиления, соединители, габариты, поляризация. Общие для серии значения сведены в технические характеристики.
Что значит прочерк в таблице исполнений АВД-ВЛ-М?+
Параметр для этого исполнения не нормирован. Если он важен для вашего тракта, его значение уточняют при заказе.
Как заказать исполнение АВД-ВЛ-М?+
Назовите полный артикул из таблицы, например «KADAMM АВД-2000/20000-4-SMA(р)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.
Какие документы есть на серию KADAMM АВД-ВЛ-М?+
В блоке документов — техническое описание серии АВД-ВЛ-М и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
