Уголковый отражатель: как устроен, ЭПР и как выбрать

Как работает уголковый отражатель

Уголковый отражатель — три взаимно перпендикулярные металлические грани, сходящиеся в одной вершине, как угол комнаты. Волна, попавшая внутрь, отражается от трёх граней по очереди и уходит строго назад, в сторону источника, — независимо от того, под каким углом она вошла, в пределах широкого сектора. Поэтому уголок отражает радиолокатору во много раз больше энергии, чем плоский лист того же размера, который возвращает сигнал только при строго перпендикулярном падении.

Эффективность отражателя описывают эффективной площадью рассеяния — ЭПР, в квадратных метрах или в децибелах относительно 1 м². Это площадь идеального изотропного отражателя, который вернул бы радару столько же энергии. ЭПР уголка на порядки больше его физической площади.

Логарифмическая шкала: каждое удвоение ребра — в 16 раз больше ЭПР.

ЭПР: четвёртая степень размера

Для трёхгранного уголка с треугольными гранями максимальная ЭПР σ = 4πa⁴ / (3λ²), где a — длина ребра, λ — длина волны радара. Из формулы следуют два практических вывода: удвоение ребра увеличивает ЭПР в 16 раз, а на более высокой частоте тот же уголок заметнее — ЭПР растёт как квадрат частоты.

В таблице — рассчитанная максимальная ЭПР всех моделей серии КАДАММ УО на частотах судовых радиолокаторов: X-диапазон 9,4 ГГц и S-диапазон 3,05 ГГц.

Разница между X и S-диапазоном — примерно в 9,5 раза, или около 10 дБ: один и тот же отражатель радар S-диапазона видит заметно хуже. Если отражатель должен быть виден обоим, размер выбирают по S-диапазону.

Формы уголков

Кроме трёхгранного уголка с треугольными гранями бывают уголки с квадратными гранями и двугранные. Квадратные грани дают ЭПР в девять раз больше при том же ребре, но уголок тяжелее и его диаграмма уже. Двугранный уголок возвращает сигнал только в одной плоскости и применяется там, где направление на радар известно. Сравнение для ребра 203,2 мм на 9,4 ГГц:

Плоская пластина даёт ещё больше — но только строго по нормали: отклонение на несколько градусов роняет её ЭПР в десятки раз. Уголок проигрывает пластине в максимуме, зато держит ЭПР в секторе в десятки градусов, и поэтому применяется там, где направление на радиолокатор заранее неизвестно.

Диаграмма и ориентация

Максимум ЭПР трёхгранного уголка — вдоль его оси симметрии, равнонаклонённой ко всем трём граням. В пределах конуса в несколько десятков градусов вокруг оси ЭПР падает плавно, дальше — резко. Поэтому одиночный уголок направляют осью на ожидаемое направление радара, а для кругового обзора собирают кластер из восьми уголков, которые вместе перекрывают все направления.

Точность изготовления

Уголок работает, только если грани строго перпендикулярны и плоские. Отклонение угла на доли градуса у большого уголка на высокой частоте заметно снижает ЭПР: отражённые лучи расходятся и не возвращаются в одну точку. Поэтому эталонные уголки для калибровки делают из жёсткого алюминия с фрезерованными гранями, а при установке не допускают деформации. Покраска тонким слоем на ЭПР почти не влияет; толстое или металлизированное покрытие — влияет.

Автомобильные радары 24 и 77 ГГц

На частотах автомобильных радаров длина волны — миллиметры, и даже маленький уголок даёт большую ЭПР. Самый маленький уголок серии с ребром 35,6 мм на 77 ГГц имеет расчётную ЭПР около 0,44 м², на 24 ГГц — около 0,04 м²; уголок с ребром 109,2 мм на 77 ГГц — уже около 39,3 м². Для испытаний радаров помощи водителю такие уголки имитируют пешехода, мотоцикл или автомобиль: подбирают размер под нужную ЭПР цели.

На миллиметровых волнах особенно важна точность граней: отклонение угла, незаметное на 3 ГГц, на 77 ГГц уже разбивает отражённый луч. Поэтому для автомобильных стендов берут фрезерованные уголки и проверяют их ЭПР на эталонной установке.

Другие пассивные отражатели

Двугранный уголок

Две перпендикулярные грани возвращают сигнал назад только в плоскости, перпендикулярной ребру. Такой уголок проще и дешевле трёхгранного, но его надо точно ориентировать; зато он меняет поляризацию при отражении, что используют для калибровки поляриметрических радаров.

Линза Люнеберга

Шар из диэлектрика с переменной проницаемостью фокусирует падающую волну на свою заднюю поверхность, где стоит металлическое покрытие, и отражает её обратно. Такой отражатель даёт почти постоянную ЭПР в широком секторе, но он тяжелее и сложнее уголка. Его применяют как метку на беспилотных мишенях и малых целях.

Ошибки при установке

• Уголок на металлической мачте рядом с другими конструкциями — радар видит сумму отражений, а не эталон.
• Ось уголка смотрит мимо радара — ЭПР в разы меньше расчётной.
• Калибровка в ближней зоне радара — результат зависит от расстояния и неверен.
• Погнутые грани после транспортировки или удара.
• Вода или лёд внутри уголка, если он установлен вершиной вверх.

Где применяют

• Калибровка радиолокаторов и измерительных стендов: уголок с известной ЭПР — эталонная цель.
• Радиолокационные метки: буи, навигационные знаки, малые суда, которые должны быть видны на экране радара.
• Испытания и настройка автомобильных радаров и датчиков.
• Геодезия и мониторинг деформаций радарными интерферометрами.
• Учебные и лабораторные стенды по радиолокации.

Калибровка радара

Для калибровки уголок ставят на известном расстоянии в дальней зоне радара, на мачте из радиопрозрачного материала, чтобы опора не давала своего отражения. По принятой мощности и известной ЭПР уголка вычисляют постоянную радара, а затем пересчитывают ЭПР других целей. Для этого нужна дальняя зона: расстояние не меньше 2D²/λ, где D — размер антенны радара.

Дальность обнаружения

Дальность, на которой радар видит цель, растёт как корень четвёртой степени из ЭПР: чтобы увеличить дальность вдвое, нужна ЭПР в 16 раз больше. Для уголка это означает ребро вдвое длиннее. Поэтому переход от малого уголка к большому даёт выигрыш в дальности, но не такой резкий, как в ЭПР: уголок с ребром 330 мм по сравнению с уголком 165 мм заметен примерно вдвое дальше, а не в 16 раз.

Для радиолокационных меток на воде важна ещё высота установки: радар и цель должны видеть друг друга над горизонтом и волнами. Уголок на высоте 3–4 м над водой обнаруживается заметно дальше, чем тот же уголок у самой поверхности, где волны закрывают его и дают собственные отражения.

Материалы и покрытие

Уголки серии КАДАММ УО сделаны из алюминия и окрашены в чёрный цвет. Алюминий лёгкий и хорошо проводит ток — отражение получается почти идеальным. Для работы на улице важна жёсткость: тонкие грани большого уголка прогибаются под ветром и собственным весом, поэтому большие модели делают толще, и они весят заметно больше — масса каждой модели указана в таблице.

Хранение и проверка

Эталонный уголок хранят и перевозят в жёсткой упаковке, чтобы не погнуть грани и не сбить углы. Перед калибровочными измерениями его осматривают: грани без вмятин, швы без щелей, покрытие без металлизированных наслоений. Если уголок получил удар, его ЭПР проверяют на эталонной установке или сравнением с исправным уголком того же размера — расхождение в несколько децибел означает, что уголок больше не годится в эталоны.

Для полевых работ удобны складные уголки из сетки или тонкого листа: они легче и занимают мало места, но их геометрия менее точна, и для калибровки их не используют — только как метки.

Как выбрать размер

• Определите частоту радара — X или S-диапазон, автомобильный 24 или 77 ГГц.
• Задайте нужную ЭПР: для калибровки — по динамическому диапазону приёмника, для метки — по дальности обнаружения.
• Найдите длину ребра по формуле или по таблице; учтите, что для S-диапазона нужен больший уголок.
• Проверьте массу и крепление — большие уголки весят килограммы и парусят на ветру.
• Для кругового обзора — кластер уголков, для известного направления — одиночный.
• Для калибровки выбирайте уголок с запасом по размеру: ЭПР эталона должна быть заметно выше отражений от опоры и фона.

Модели KADAMM

Отражатели, рупоры и ОПУ — в разделах измерительных антенн и ОПУ KADAMM.

KADAMM · УО

уголковые отражатели радиолокационные

Длина ребра	35,6–406,4 мм
Моделей	13

Перейти к товару →

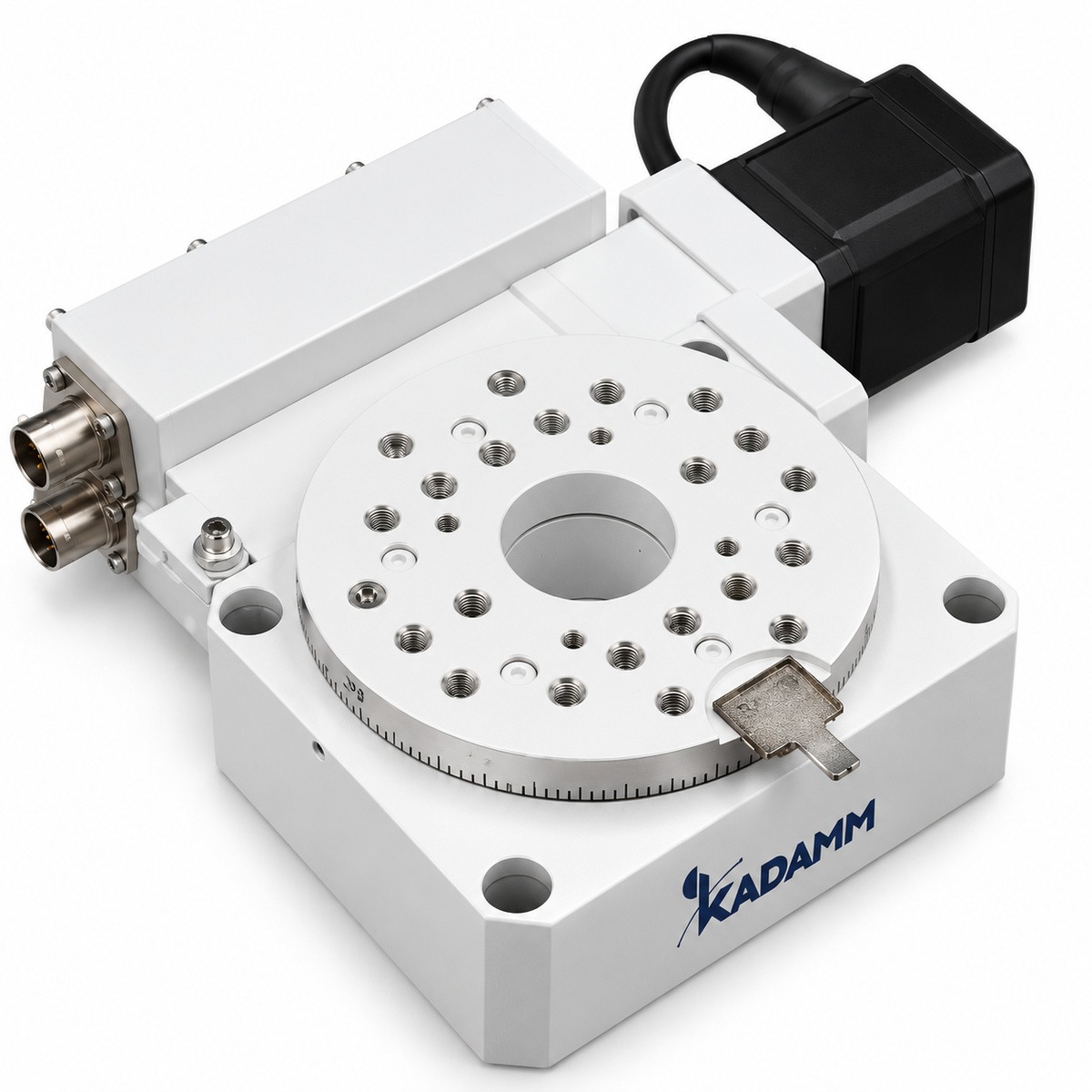

KADAMM · ОПУ-А
