Что такое ОПУ для антенны
Опорно-поворотное устройство (ОПУ) — привод, который держит антенну и поворачивает её на заданный угол с известной точностью. В отличие от ручного кронштейна, ОПУ управляется от компьютера, сообщает текущее положение по датчику угла и повторяет его при каждом измерении.
Слово «опорно-поворотное» встречается и в машиностроении: так называют подшипник-круг, на котором вращается башня крана или экскаватора. Здесь речь об антенных ОПУ — от настольного азимутального стола для рупора до двухосного привода на тонну для зеркальной антенны.
Азимут, угол места и поляризация: число осей определяет, какие сечения диаграммы и какие направления доступны без перестановки антенны.
Где применяют ОПУ
- Антенные полигоны и безэховые камеры: снятие диаграммы направленности, усиления, кроссполяризации.
- Испытания на ЭМС: поворот объекта на столе и антенны по поляризации.
- Радиомониторинг и пеленгация: наведение направленной антенны на источник.
- Связь и телеметрия: сопровождение подвижного объекта — беспилотника, спутника, ракеты на трассе.
- Сканеры ближнего поля: зонд обходит плоскость перед раскрывом антенны по двум координатам.
Для каждой задачи своя главная характеристика. На полигоне важны точность и повторяемость угла, при сопровождении — скорость и ускорение, на открытой площадке — грузоподъёмность с запасом на ветер.
Виды ОПУ по числу осей
| Серия | Тип | Исполнений |
|---|---|---|
| ОПУ-А | азимутальные | 14 |
| ОПУ-АУ | азимут — угол места | 11 |
| ОПУ-АУП | трёхосные | 4 |
| ОПУ-АУС | складные двухосные | 10 |
| ОПУ-Д | двухкоординатные XY | 14 |
| ОПУ-П | поляризационные | 5 |
| ОПУ-С | линейные сканеры | 6 |
| ОПУ-У | угломестные | 7 |
Одноосные
Азимутальное ОПУ вращает антенну вокруг вертикали — этого достаточно, чтобы снять диаграмму в одной плоскости: горизонтальной при вертикальном положении антенны и вертикальной, если антенну положить на бок. Угломестное ОПУ наклоняет луч, поляризационное поворачивает антенну вокруг оси луча — его ставят поверх азимутального, чтобы измерять кроссполяризацию.
Двух- и трёхосные

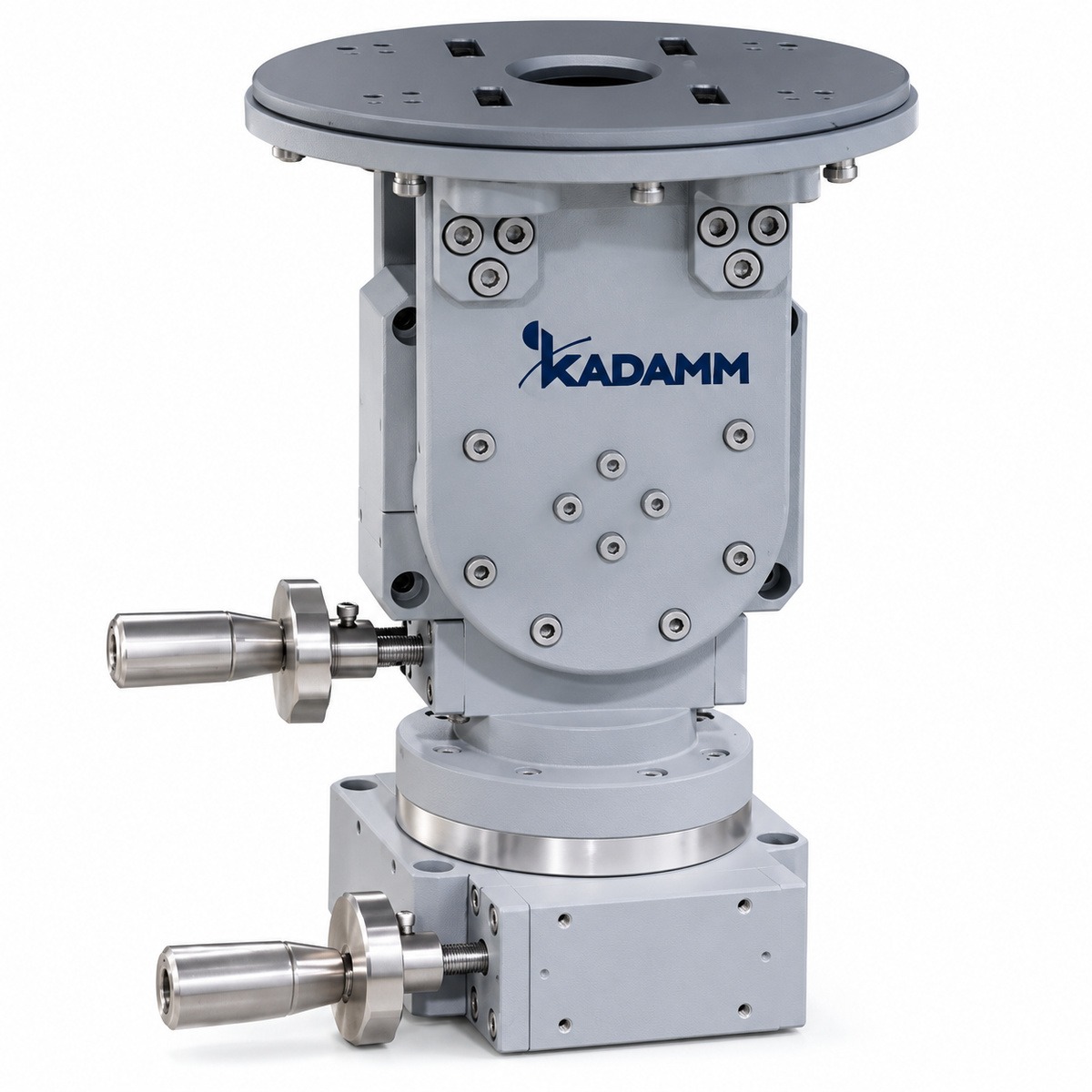

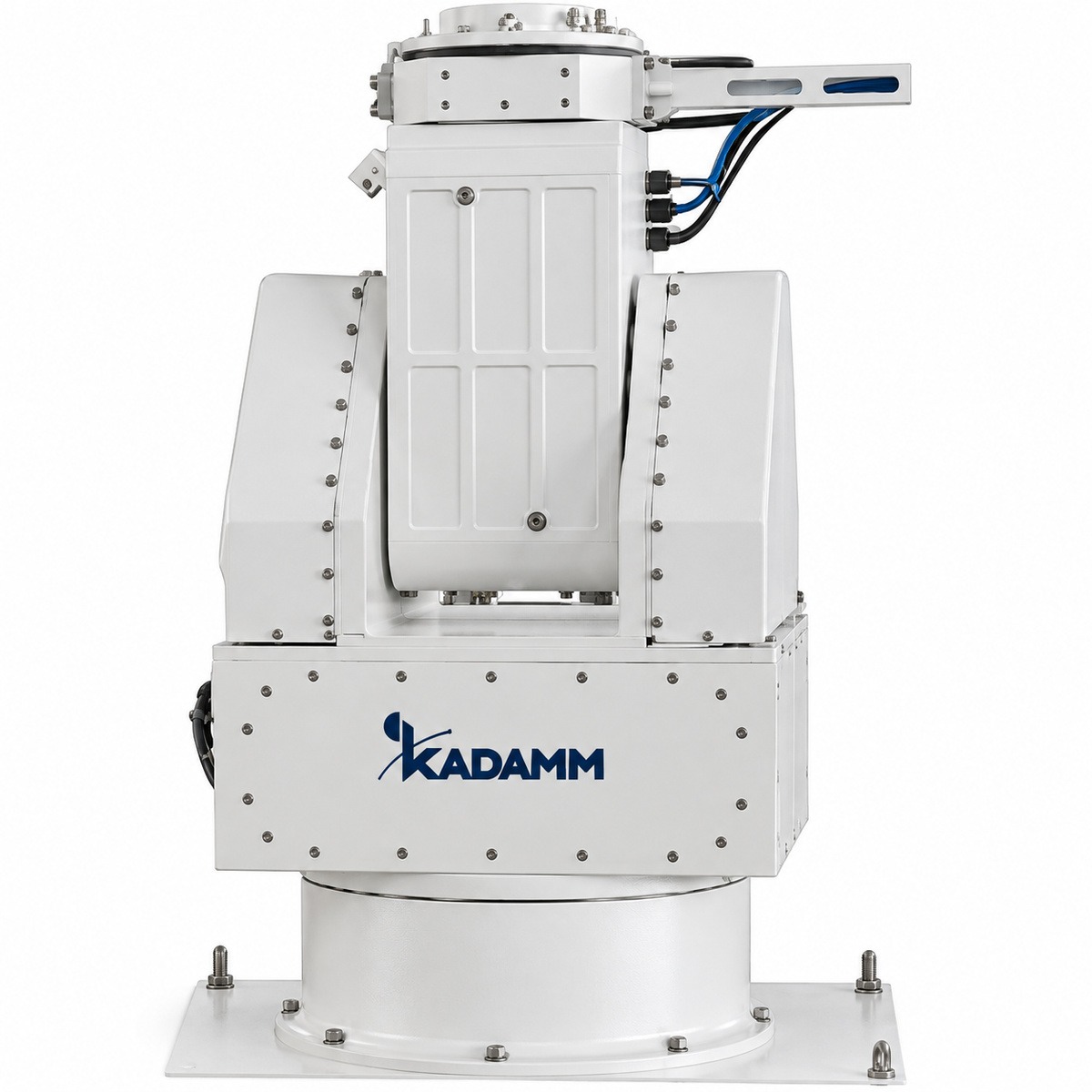

Двухосное ОПУ «азимут — угол места» направляет луч в любую точку полусферы: так снимают объёмную диаграмму и сопровождают объект. Трёхосное добавляет поляризацию — полный набор для антенного полигона. Складные исполнения удобны для выездных измерений: их перевозят в собранном виде и разворачивают на месте.
Линейные и двухкоординатные сканеры
Сканеры перемещают не угол, а точку: зонд идёт по рельсу или по плоскости до 5 м с точностью до сотых долей миллиметра. Это основа установок ближнего поля, где диаграмму антенны пересчитывают из измерений вблизи раскрыва. Двухкоординатные позиционеры XY поворачивают антенну по двум ортогональным осям без особой точки в зените — удобно для сопровождения пролётных спутников.
Точность наведения и ширина луча
Точность ОПУ выбирают по ширине луча антенны. Ширину луча по уровню половинной мощности оценивают как θ ≈ 70·λ/D градусов, а потерю сигнала при ошибке наведения Δ — как L ≈ 12·(Δ/θ)² дБ. Узкий луч больших антенн на высоких частотах требует точного привода:
Ячейка — потеря сигнала при ошибке наведения, равной точности ОПУ. Для снятия диаграммы шаг и ошибка должны быть в несколько раз меньше ширины луча.
Для рупора и небольших антенн до 18 ГГц хватает точности 0,5°. Антенне 1,2 м на 38 ГГц с лучом меньше половины градуса нужна точность 0,05–0,1°: при 0,5° она теряет больше десяти дБ. У ОПУ KADAMM точность позиционирования 0,05–0,5° в зависимости от исполнения, у исполнений с индексом «И» — ±0,1°.
Точность и повторяемость — разные вещи. Точность — насколько угол на датчике совпадает с реальным, повторяемость — насколько одинаково привод встаёт в ту же точку. Для диаграммы важнее повторяемость, для наведения на внешний объект — точность и привязка к северу.
Грузоподъёмность и масса
Допустимая нагрузка — масса антенны с кронштейнами, облучателем и кабелями. На открытой площадке к ней добавляется ветровой момент: парусность зеркальной антенны может превышать её вес в несколько раз. Берите запас не меньше полутора раз по нагрузке и проверяйте допустимый момент на валу, если антенна вынесена от оси.
Каждая точка — исполнение из таблиц серий каталога. Линейные сканеры тяжелее поворотных устройств той же нагрузки в среднем: у них рама длиной до 5 м.
Грузоподъёмность ОПУ KADAMM — от 5 кг до 2000 кг. Собственная масса привода обычно близка к нагрузке или больше неё: у поворотных ОПУ масса составляет от 0,25 до 5,0 нагрузки (в середине ряда — 2,0), у линейных сканеров с длинной рамой — от 2,6 до 4,0. Это важно для мачт и крыш: считать нужно массу антенны вместе с ОПУ.
Скорость и управление
Для снятия диаграмм скорость вторична: важнее плавность и отсутствие рывков в момент отсчёта. Для сопровождения объекта скорость определяет, успеет ли антенна за ним. Угловую скорость оценивают как отношение скорости объекта к расстоянию до него:
| Объект | Скорость | Расстояние | Угловая скорость, °/с |
|---|---|---|---|
| спутник на высоте 500 км, в зените | 7600 м/с | 500000 м | 0,9 |
| беспилотник на трассе | 20 м/с | 1000 м | 1,1 |
| беспилотник рядом с постом | 20 м/с | 100 м | 11,5 |
| автомобиль на полигоне | 30 м/с | 300 м | 5,7 |
Спутник и далёкий беспилотник движутся по небу медленно — около градуса в секунду. Беспилотник в сотне метров от поста требует больше 10°/с, и здесь важны уже не только скорость, но и ускорение привода, жёсткость конструкции и задержка контура управления: антенна с узким лучом при запаздывании на долю секунды теряет объект.
Самый сложный случай — пролёт объекта почти через зенит: у двухосного ОПУ азимут в этот момент должен развернуться на 180° за секунды. Эту «мёртвую зону» обходят двухкоординатными XY-позиционерами или третьей осью. У ОПУ KADAMM скорость регулируется плавно — до 60°/с у одноосных и двухосных исполнений, до 30°/с у складных и трёхосных.
ОПУ встраивают в автоматизированный стенд: анализатор цепей или приёмник снимает уровень, контроллер ОПУ выдаёт угол, программа строит диаграмму. Проверьте интерфейс управления, протокол и готовый драйвер под ваше программное обеспечение. Для полигонов важны скользящие контакты или вращающиеся сочленения, чтобы кабель не скручивался при непрерывном вращении.
Как снимают диаграмму на ОПУ
Испытуемую антенну ставят на ОПУ так, чтобы её фазовый центр лежал на оси вращения, иначе при повороте меняется расстояние до вспомогательной антенны и диаграмма искажается. Вспомогательную антенну — обычно рупор — ставят в дальней зоне на той же высоте и ориентируют по поляризации.
Дальше программа поворачивает ОПУ с заданным шагом, на каждом угле снимает уровень с анализатора или приёмника и строит диаграмму. Шаг выбирают в несколько раз меньше ширины луча, а на боковых лепестках — ещё мельче. Затем поляризационную ось поворачивают на 90° и повторяют проход для кроссполяризации.
Усиление находят методом замещения: на место испытуемой ставят эталонный рупор с известным усилением и сравнивают уровни. Повторяемость ОПУ здесь критична: обе антенны должны смотреть точно в одну точку.
Установка и обслуживание
- Основание — жёсткое и выставленное по уровню: наклон основания добавляется к ошибке угла места.
- Для наведения на внешние объекты ОПУ привязывают к северу по компасу, спутниковой навигации или ориентиру.
- Кабели проводят через ось вращения или через вращающееся сочленение, чтобы они не наматывались.
- На открытой площадке нужна защита от влаги и пыли, обогрев редуктора зимой и заземление.
- Редукторы и подшипники обслуживают по регламенту: люфт ухудшает повторяемость раньше, чем точность.
Типичные ошибки при выборе
- Считают нагрузку по массе антенны без кронштейна, облучателя и кабелей.
- Забывают о ветровом моменте на открытой площадке.
- Берут точность «с запасом» для широкого луча и переплачивают, а для узкого — наоборот, не хватает.
- Ставят антенну далеко от оси вращения — растёт момент на валу и искажается диаграмма.
- Не проверяют совместимость контроллера с программой измерений.
- Выбирают непрерывное вращение, но забывают о скользящих контактах для питания и сигнала.
Как выбрать ОПУ
- Задача: диаграмма в одной плоскости — азимутальное; объёмная диаграмма и сопровождение — двухосное; полный полигон — трёхосное; ближнее поле — сканер.
- Нагрузка: масса антенны с креплениями плюс запас и ветровой момент.
- Точность: в несколько раз меньше ширины луча — по формуле θ ≈ 70·λ/D.
- Скорость: для сопровождения — по угловой скорости объекта.
- Диапазон углов: непрерывное вращение или ограниченный сектор; для сектора — концевые выключатели.
- Условия: помещение или улица, температура, защита от влаги.
- Управление: интерфейс, протокол, совместимость с измерительной программой.
Модели KADAMM
Все серии ОПУ и сканеров — в разделе опорно-поворотных устройств KADAMM.
