Антенны Вивальди KADAMM (КАДАММ) серии АВД-ВЛ-МП: дают сверхширокую полосу при плоской конструкции.
О серии
KADAMM АВД-ВЛ-МП — антенны Вивальди производства KADAMM (КАДАММ).
В серии 3 исполнения, общий охват частот — 400 МГц – 9 ГГц. Подключение — SMA, N.
Внутри серии АВД-ВЛ-МП меняются частоты, коэффициент усиления, соединители, габариты, поляризация — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии АВД-ВЛ-МП идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АВД-1200/9000-0-SMA(р)-М работает в полосе 1,2–9 ГГц.
Измерительные и специальные антенны KADAMM служат в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации. Для них важна не только рабочая полоса, но и повторяемость параметров: по известному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля.
Разброс по исполнениям АВД-ВЛ-МП: коэффициент усиления — от −3 до 2 дБи. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы

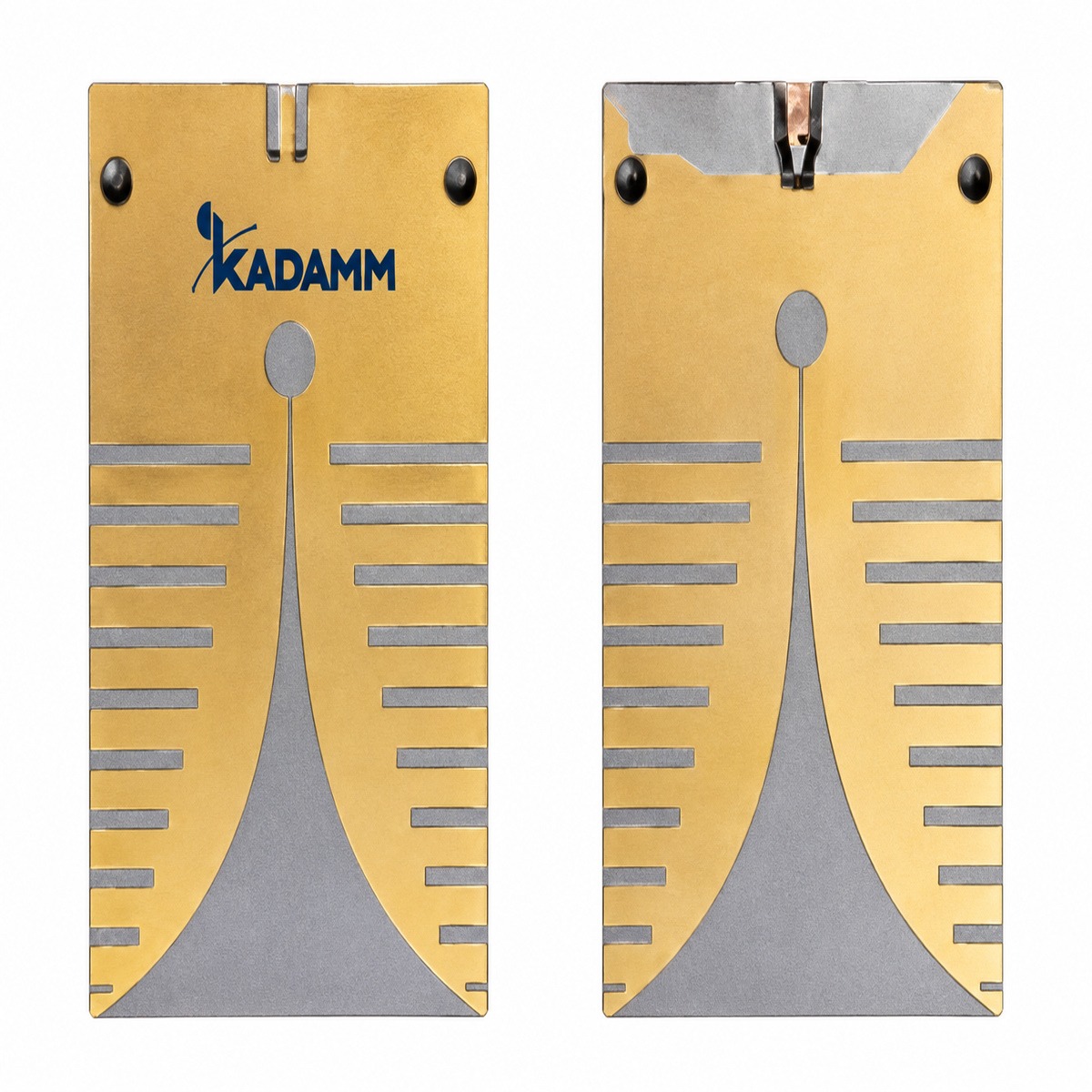

Антенна Вивальди KADAMM АВД-ВЛ-МП — плоская щель с экспоненциально расширяющимися краями; разные участки щели излучают на разных частотах, поэтому полоса очень широкая.
Конструкция и материалы
Антенна KADAMM АВД-ВЛ-МП — металлическая конструкция с соединителем или фланцем для подключения тракта. Крепление рассчитано на мачту, кронштейн или опорно-поворотное устройство.
Ключевые особенности
3 исполнения, 3 рабочие полосы. Самая широкая полоса — 1,2–9 ГГц у KADAMM АВД-1200/9000-0-SMA(р)-М.
Наибольшее усиление — у KADAMM АВД-500/2000-2-N(р)-М.
SMA (розетка) — у 2 исполнений; N (розетка) — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АВД-ВЛ-МП: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 400 МГц – 9 ГГц |
| Ку, дБи | от -3 до 2 |
| Соединитель | SMA (розетка); N (розетка) |
| Габариты, мм | от 145 до 320 |
| Поляризация | одна поляризация; две поляризации |
| КСВН, не более | 2,5 |
Как читать характеристики
Таблица исполнений
Все 3 исполнения серии АВД-ВЛ-МП с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБи | Соединитель | Габариты, мм | Поляризация |
|---|---|---|---|---|---|
| KADAMM АВД-1200/9000-0-SMA(р)-М | 1,2-9 | ≥0 | SMA (розетка) | 145×130 | одна поляризация |
| KADAMM АВД-400/2000-SMA(р)-М | 0,4-2 | ≥-3 | SMA (розетка) | 300×265 | две поляризации |
| KADAMM АВД-500/2000-2-N(р)-М | 0,5-2 | ≥2 | N (розетка) | 320×350 | одна поляризация |
Как выбрать исполнение
Полосы исполнений серии KADAMM АВД-ВЛ-МП по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Какая длина волны на краях охвата серии АВД-ВЛ-МП и что из этого следует для монтажа.
Применение
Измерительные антенны применяют в лабораториях антенных измерений, на полигонах, при испытаниях на ЭМС, в радиомониторинге и калибровке радиолокаторов.
Сколько исполнений АВД-ВЛ-МП работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АВД-ВЛ-МП входят:
Техническое описание серии АВД-ВЛ-МП — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АВД-ВЛ-МП или соседней серии.
Термины и стандарты
- Коэффициент усиления — отношение мощностей на выходе и входе, для антенны — выигрыш относительно изотропного излучателя.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
- ГОСТ 24375-80
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АВД-ВЛ-МП | Антенны Вивальди микрополосковые | 400 МГц – 9 ГГц | 3 | SMA, N |
| KADAMM АВВ | Антенны Вивальди | 200 МГц – 4 ГГц | 2 | N |
| KADAMM АВД-ВЛ-М | Антенны Вивальди металлические | 600 МГц – 70 ГГц | 5 | SMA, 1,85 мм и SMP |
| KADAMM АВД-Р | Симметричные вибраторы измерительные регулируемые | 30 МГц – 1 ГГц | 3 | N |
| KADAMM АВД-КР | Вибраторные антенные решётки из кольцевых вибраторов | 420 МГц – 7,5 ГГц | 4 | N |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АВВ; нужны дипольные измерительные антенны — KADAMM АВД-Р.
