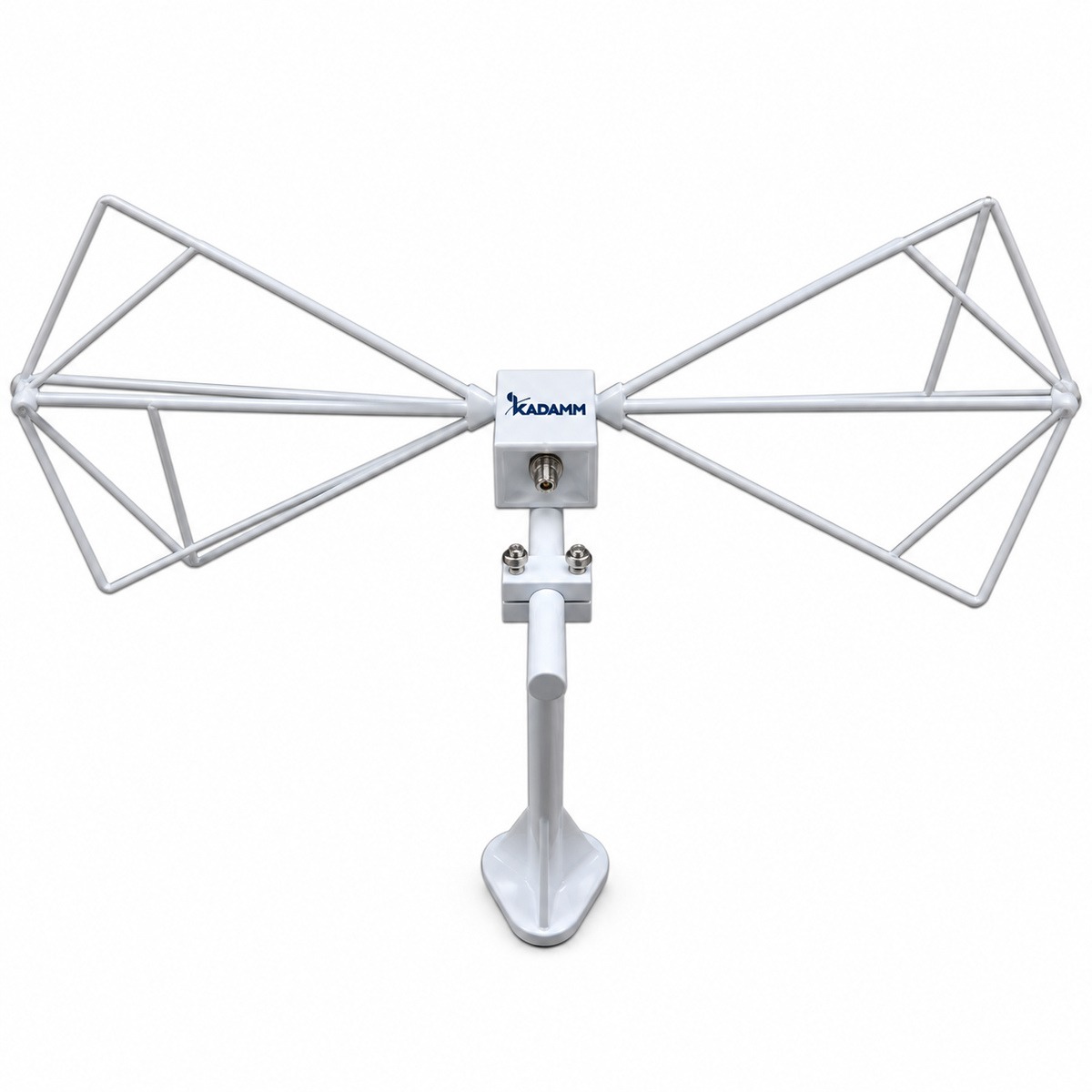

Серия KADAMM АБК: 8 моделей, 20 МГц – 18 ГГц, соединители N.
О серии
Изделия серии KADAMM АБК перекрывают нижнюю часть диапазона испытаний на ЭМС с почти круговой диаграммой. Состав серии АБК: 8 моделей, общий диапазон 20 МГц – 18 ГГц, соединители N.
По моделям KADAMM АБК: КСВН от 2,5 до 3; усиление от 2 до 5 дБ. Исполнения АБК различаются по параметрам: коэффициент усиления, КСВН, соединители, частоты, поляризация, длина.
Где применяют KADAMM АБК: испытания на ЭМС; измерения излучаемых помех; калибровка площадок. Нужное исполнение АБК выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Ку, дБ | КСВН | Соединитель | Частоты, МГц | Поляризация | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM АБК-20/200-N(р) | -5-5 | 3 | N (розетка) | 20-200 | горизонтальная поляризация | 3020 |
| KADAMM АБК-20/200-N(р).2 | -10-5 | 3 | N (розетка) | 20-200 | горизонтальная поляризация | 1436 |
| KADAMM АБК-20/3000-N(р) | 2 | — | N (розетка) | 20-3000 | вертикальная | — |
| KADAMM АБК-200/3000-N(р) | -5-5 | 2,5 | N (розетка) | 200-3000 | вертикальная поляризация | φ700 |
| KADAMM АБК-2000/18000-SMA(р) | -5-5 | 2,5 | SMA (розетка) | 2000-18000 | вертикальная поляризация | φ130 |
| KADAMM АБК-30/200-N(р) | -10-5 | 3 | N (розетка) | 30-200 | горизонтальная поляризация | 1436 |
| KADAMM АБК-30/300-N(р) | -10-5 | 3 | N (розетка) | 30-300 | горизонтальная поляризация | 1436 |
| KADAMM АБК-50/500-N(р) | -10-5 | 3 | N (розетка) | 50-500 | горизонтальная поляризация | 914 |
Вопросы по серии
Общий диапазон серии АБК — 20 МГц – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АБК — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АБК-20/200-N(р)», и количество.
К серии АБК прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
