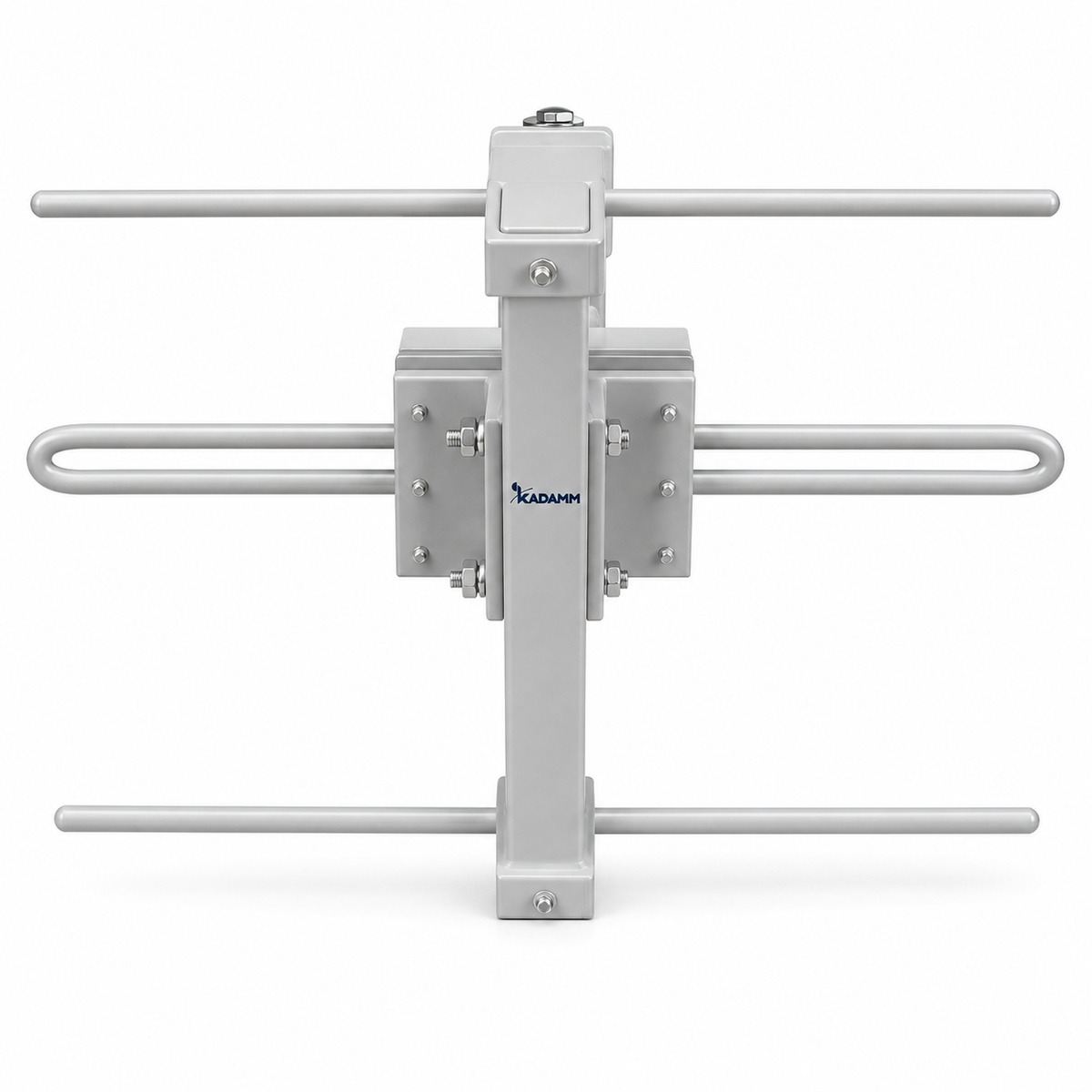

Дипольные измерительные антенны KADAMM в серии АЭВ-Я: 4 модели, 30 МГц – 1 ГГц, соединители N.
О серии
Изделия серии KADAMM АЭВ-Я служат эталоном с расчётными характеристиками для калибровки. В серии АЭВ-Я — 4 модели, общий диапазон 30 МГц – 1 ГГц, соединители N.
Модели внутри серии АЭВ-Я отличаются параметрами: частоты. Общее для всех моделей АЭВ-Я: коэффициент усиления, дБ — 5,3; КСВН, не более — 1,5; соединитель — N (розетка); рабочая полоса — 10%.
Типовые задачи для серии АЭВ-Я: калибровка измерительных площадок; поверка антенн; испытания на ЭМС. Нужное исполнение АЭВ-Я выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБ | 5,3 |
| КСВН, не более | 1,5 |
| Соединитель | N (розетка) |
| Рабочая полоса | 10% |
Исполнения серии
| Артикул | Частоты, МГц |
|---|---|
| KADAMM АЭВ-160/350-5,3-N(р)-Я | 160-350 |
| KADAMM АЭВ-30/160-5,3-N(р)-Я | 30-160 |
| KADAMM АЭВ-350/650-5,3-N(р)-Я | 350-650 |
| KADAMM АЭВ-650/1000-5,3-N(р)-Я | 650-1000 |
Вопросы по серии
Общий диапазон серии АЭВ-Я — 30 МГц – 1 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АЭВ-Я — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АЭВ-160/350-5,3-N(р)-Я», и количество.
Техническое описание серии АЭВ-Я и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
