Дипольные измерительные антенны KADAMM в серии АЭВ-П: 5 моделей, 300 МГц – 2 ГГц, соединители N.
О серии

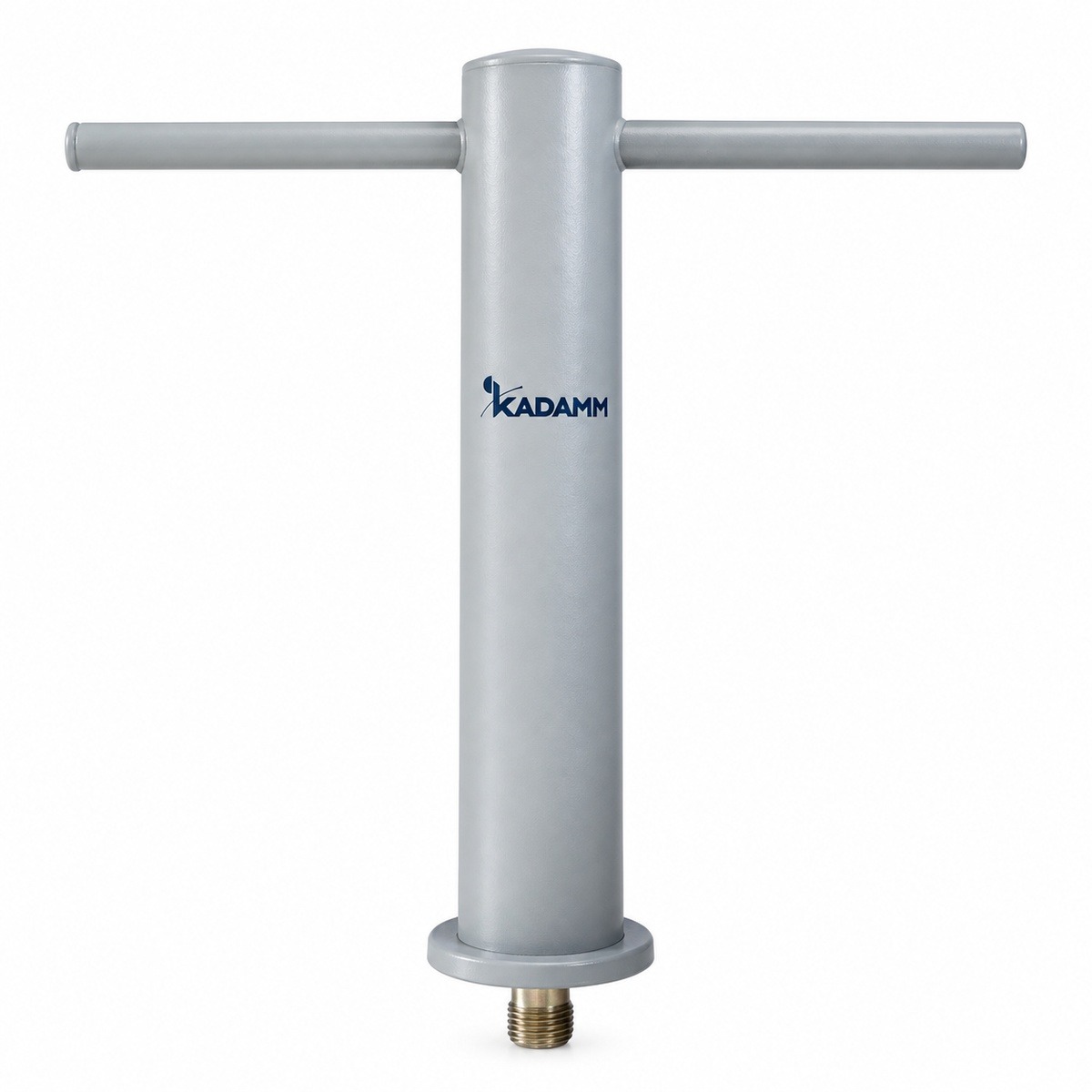

Дипольные измерительные антенны серии АЭВ-П служат эталоном с расчётными характеристиками для калибровки. В серии АЭВ-П — 5 моделей, общий диапазон 300 МГц – 2 ГГц, соединители N.
Исполнения АЭВ-П различаются по параметрам: частоты. Общее для всех моделей АЭВ-П: коэффициент усиления, дБ — 2,15; КСВН, не более — 1,5; соединитель — N (розетка); рабочая полоса — 10%.
Где применяют KADAMM АЭВ-П: калибровка измерительных площадок; поверка антенн; испытания на ЭМС. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АЭВ-П.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБ | 2,15 |
| КСВН, не более | 1,5 |
| Соединитель | N (розетка) |
| Рабочая полоса | 10% |
Исполнения серии
| Артикул | Частоты, МГц |
|---|---|
| KADAMM АЭВ-1000/2000-2,15-N(р)-П | 1000-2000 |
| KADAMM АЭВ-300/400-2,15-N(р)-П | 300-400 |
| KADAMM АЭВ-400/600-2,15-N(р)-П | 400-600 |
| KADAMM АЭВ-600/800-2,15-N(р)-П | 600-800 |
| KADAMM АЭВ-800/1000-2,15-N(р)-П | 800-1000 |
Вопросы по серии
Общий диапазон серии АЭВ-П — 300 МГц – 2 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АЭВ-П — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АЭВ-1000/2000-2,15-N(р)-П», и количество.
К серии АЭВ-П прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
