Серия KADAMM АЗ-П: 24 модели, 750 МГц – 112 ГГц, соединители N.
О серии

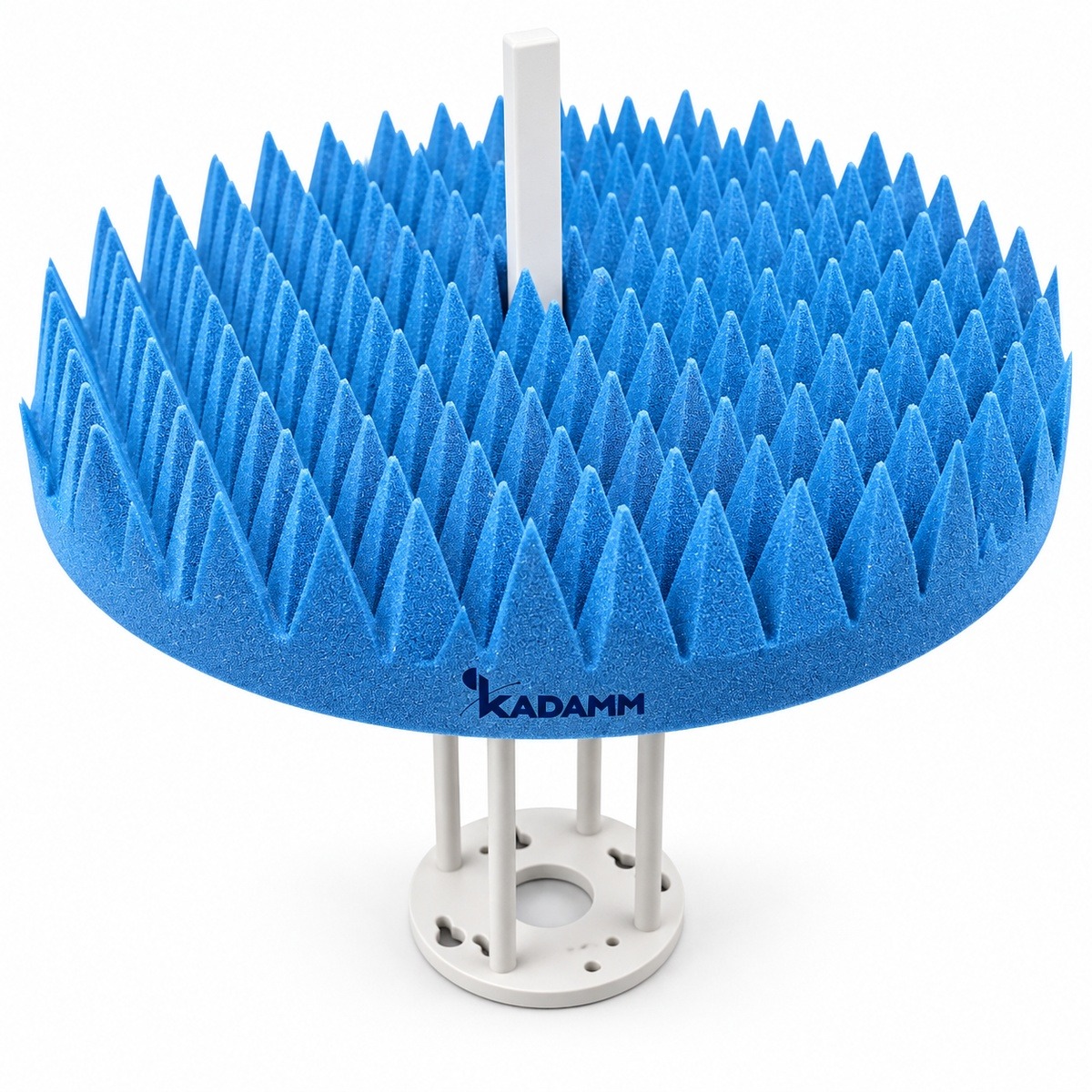

Изделия серии KADAMM АЗ-П снимают поле вблизи излучателя или сигнал на контактной площадке. В серии АЗ-П — 24 модели, общий диапазон 750 МГц – 112 ГГц, соединители N.
Модели внутри серии АЗ-П отличаются параметрами: частоты, соединители, волновод, материал, длина. Общее для всех моделей АЗ-П: КСВН, не более — 2,2.
Типовые задачи для серии АЗ-П: сканеры ближнего поля; измерения на пластинах; отладка антенн. Нужное исполнение АЗ-П выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 2,2 |
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|
| KADAMM АЗ-WR10-П | 73,8-112,0 | FUGP | WR10 | медь | 300 |
| KADAMM АЗ-WR112-N(р)-П | 6,57-9,99 | N (розетка) | WR112 | Al | 308 |
| KADAMM АЗ-WR12-П | 60,5-91,9 | FUGP | WR12 | медь | 60 |
| KADAMM АЗ-WR137-N(р)-П | 5,38-8,17 | N (розетка) | WR137 | Al | 308 |
| KADAMM АЗ-WR15-П | 49,8-75,8 | FUGP | WR15 | медь | 302 |
| KADAMM АЗ-WR159-N(р)-П | 4,64-7,05 | N (розетка) | WR159 | Al | 338 |
| KADAMM АЗ-WR187-N(р)-П | 3,94-5,99 | N (розетка) | WR187 | Al | 334 |
| KADAMM АЗ-WR19-П | 39,2-59,6 | FUGP | WR19 | медь | 156 |
| KADAMM АЗ-WR22-2,4(р)-П | 32,9-50,1 | 2,4 (розетка) | WR22 | медь | 155 |
| KADAMM АЗ-WR229-N(р)-П | 3,22-4,90 | N (розетка) | WR229 | Al | 475 |
| KADAMM АЗ-WR28-2,92(р)-П | 26,5-40,0 | 2,92 (розетка) | WR28 | медь | 254 |
| KADAMM АЗ-WR284-N(р)-П | 2,60-3,95 | N (розетка) | WR284 | Al | 460 |
| KADAMM АЗ-WR34-SMA(р)-П | 21,7-33,0 | SMA (розетка) | WR34 | медь | 395 |
| KADAMM АЗ-WR340-N(р)-П | 2,17-3,30 | N (розетка) | WR340 | Al | 570 |
| KADAMM АЗ-WR42-SMA(р)-П | 17,6-26,7 | SMA (розетка) | WR42 | медь | 254 |
| KADAMM АЗ-WR430-N(р)-П | 1,72-2,61 | N (розетка) | WR430 | Al | 680 |
| KADAMM АЗ-WR51-N(р)-П | 14,5-22,0 | N (розетка) | WR51 | медь | 395 |
| KADAMM АЗ-WR510-N(р)-П | 1,45-2,20 | N (розетка) | WR510 | Al | 850 |
| KADAMM АЗ-WR62-N(р)-П | 11,9-18,0 | N (розетка) | WR62 | медь | 254 |
| KADAMM АЗ-WR650-N(р)-П | 1,13-1,73 | N (розетка) | WR650 | Al | 960 |
| KADAMM АЗ-WR75-N(р)-П | 9,84-15,0 | N (розетка) | WR75 | медь | 394 |
| KADAMM АЗ-WR770-N(р)-П | 0,96-1,46 | N (розетка) | WR770 | Al | 660 |
| KADAMM АЗ-WR90-N(р)-П | 8,20-12,40 | N (розетка) | WR90 | медь | 254 |
| KADAMM АЗ-WR975-N(р)-П | 0,75-1,15 | N (розетка) | WR975 | Al | 1036 |
Вопросы по серии
Общий диапазон серии АЗ-П — 750 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АЗ-П — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АЗ-WR10-П», и количество.
К серии АЗ-П прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
