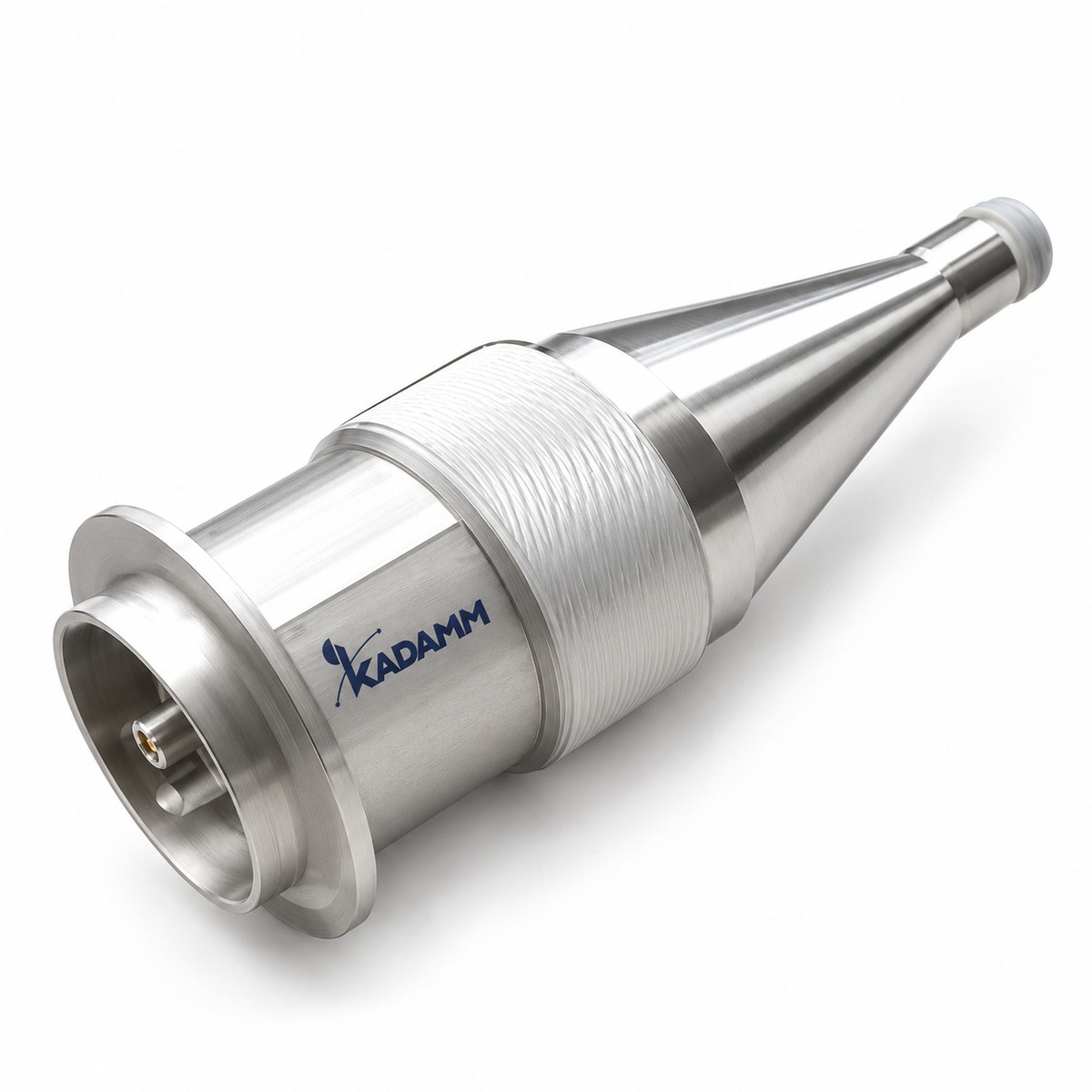

Серия KADAMM ПК: 11 моделей, до 50 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ПК соединяют узлы с разными типами соединителей без заметных потерь. Состав серии ПК: 11 моделей, общий диапазон до 50 ГГц, соединители по таблице исполнений.
По моделям KADAMM ПК: КСВН от 1,1 до 1,25. Модели внутри серии ПК отличаются параметрами: частоты, КСВН, соединители портов.
Где применяют KADAMM ПК: подключение приборов к тракту; переход между сериями соединителей; защита измерительных портов от износа. Нужное исполнение ПК выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Порт 1 | Порт 2 |
|---|---|---|---|---|
| KADAMM ПК-2,4(р)-2,4(в) | 0-50 | 1,25 | 2,4-F | 2,4-M |
| KADAMM ПК-2,92(в)-SMA(в)-26,5 | 0-26,5 | 1,25 | 2,92-M | SMA (в) |
| KADAMM ПК-2,92(в)-SMA(р)-26,5 | 0-26,5 | 1,25 | 2,92-M | SMA (р) |
| KADAMM ПК-2,92(р)-SMA(в)-26,5 | 0-26,5 | 1,25 | 2,92-F | SMA (в) |
| KADAMM ПК-2,92(р)-SMA(р)-26,5 | 0-26,5 | 1,25 | 2,92-F | SMA (р) |
| KADAMM ПК-N(в)-N(р)-18 | 0-18 | 1,1 | N (в) | N (р) |
| KADAMM ПК-N(в)-SMA(в) | 0-18 | 1,1 | N (в) | SMA (в) |
| KADAMM ПК-N(в)-SMA(р) | 0-18 | 1,1 | N (в) | SMA (р) |
| KADAMM ПК-N(р)-SMA(в) | 0-18 | 1,1 | N (р) | SMA (в) |
| KADAMM ПК-N(р)-SMA(р) | 0-18 | 1,1 | N (р) | SMA (р) |
| KADAMM ПК-SMA(в)-SMA(р)-18 | 0-18 | 1,1 | SMA (в) | SMA (р) |
Вопросы по серии
Общий диапазон серии ПК — до 50 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПК — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПК-2,4(р)-2,4(в)», и количество.
Техническое описание серии ПК и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
