Переходники коаксиальные с низкой интермодуляцией: .
Что представляет собой устройство

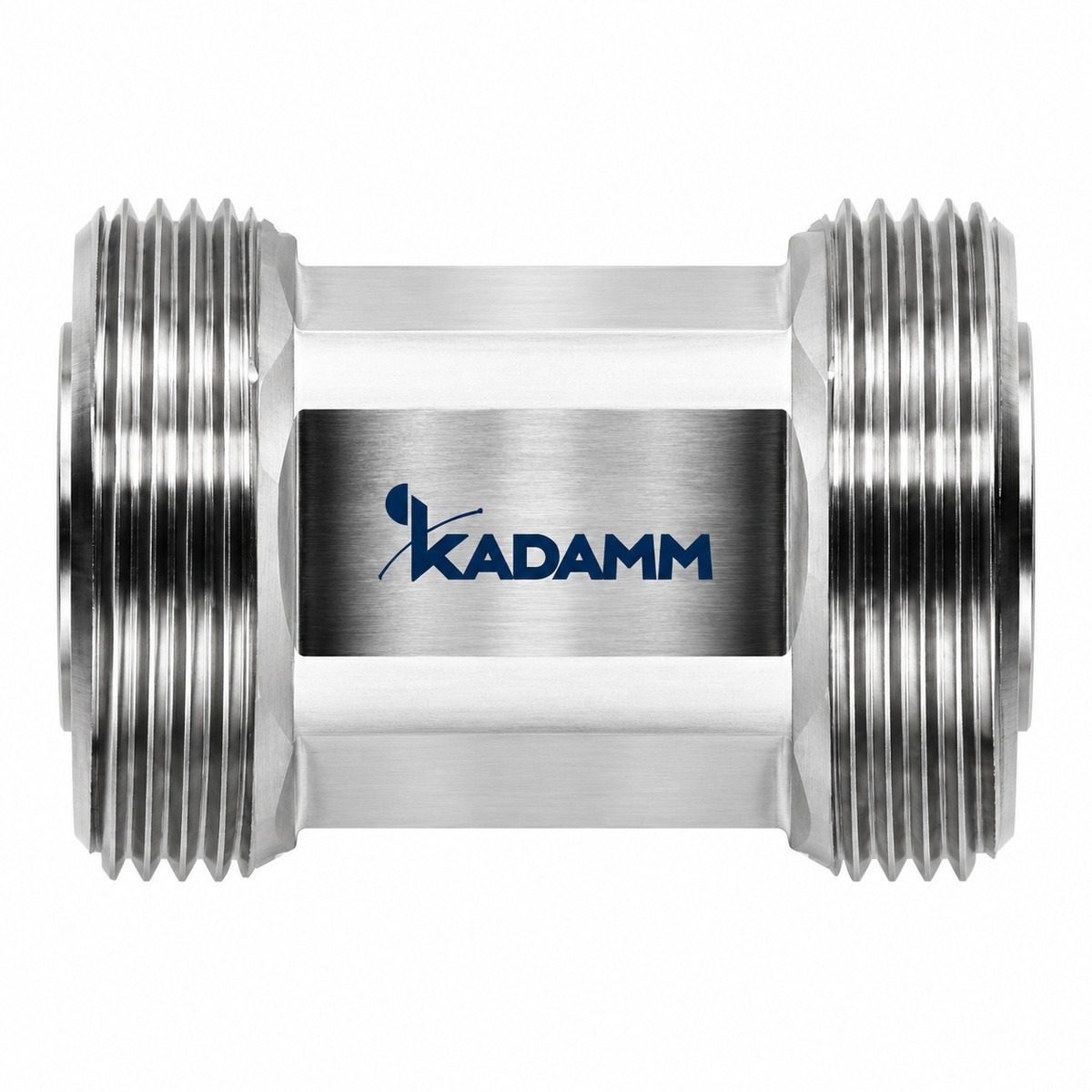

KADAMM ПК-НИ — переходники коаксиальные с низкой интермодуляцией. Коаксиальные соединители и переходы связывают элементы тракта: вилка стыкуется с розеткой того же типа, переход соединяет разные типы. Каждый переход добавляет небольшое ослабление и точку возможной интермодуляции, поэтому их число в тракте стараются свести к минимуму.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; КСВН — от 1,08; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−161 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
В серии 18 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Разъёмы, КСВН, Вносимые потери, PIM3, Температура, Циклов сочленения, не менее) — по ней выбирают нужную модель.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ПК-НИ с запасом по краям.
Согласование ПК-НИ с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | DC–3 или DC–6 ГГц (по исполнению, см. таблицу) |
| Волновое сопротивление | 50 Ом |
| КСВН, вносимые потери, PIM3 | по исполнению, см. таблицу |
| Электрическая прочность | 2500 В (действующее), 50 Гц — у исполнений ПК-7/16(Р)-7/16(Р)-НИ, ПК-N(В)-7/16(Р)-НИ, ПК-4.3-10(Р)-7/16(В)-НИ, ПК-N(В)-7/16(В)-НИ, ПК-N(В)-N(В)-НИ; у остальных — уточняйте у менеджера |
| Сопротивление изоляции | ≥5000 МОм — у исполнений ПК-7/16(Р)-7/16(Р)-НИ, ПК-N(В)-7/16(Р)-НИ, ПК-4.3-10(Р)-7/16(В)-НИ, ПК-N(В)-7/16(В)-НИ, ПК-N(В)-N(В)-НИ; у остальных — уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Корпус | латунь, покрытие тройным сплавом — у исполнений ПК-7/16(Р)-7/16(Р)-НИ, ПК-N(В)-7/16(Р)-НИ, ПК-4.3-10(Р)-7/16(В)-НИ, ПК-N(В)-7/16(В)-НИ, ПК-N(В)-N(В)-НИ; у остальных — уточняйте у менеджера |
| Изолятор | PTFE — у исполнений ПК-7/16(Р)-7/16(Р)-НИ, ПК-N(В)-7/16(Р)-НИ, ПК-4.3-10(Р)-7/16(В)-НИ, ПК-N(В)-7/16(В)-НИ, ПК-N(В)-N(В)-НИ; у остальных — уточняйте у менеджера |
| Уплотнение | силиконовая резина (7/16 DIN) |
| Присоединительные размеры | 7/16 DIN — IEC 61169-4, 4.3-10 — IEC 61169-54, N — IEC 61169-16; NEX10, 2.2-5 — уточняйте у менеджера |
| Момент затяжки | 7/16 DIN — 25 Н·м, N — 5 Н·м |
Исполнения
| Артикул | Разъёмы | КСВН | Вносимые потери | PIM3 | Температура | Циклов сочленения, не менее |
|---|---|---|---|---|---|---|
| ПК-7/16(Р)-7/16(Р)-НИ | 7/16 DIN розетка – 7/16 DIN розетка | ≤1,08 (DC–3 ГГц), ≤1,15 (3–6 ГГц) | ≤0,24 дБ | ≤−160 дБн (2 × 43 дБм) | −50…+85 °C | 500 |
| ПК-N(В)-7/16(Р)-НИ | 7/16 DIN розетка – N вилка | ≤1,15 (DC–3 ГГц), ≤1,25 (3–6 ГГц) | ≤0,24 дБ | ≤−155 дБн (2 × 43 дБм) | −50…+85 °C | 500 |
| ПК-4.3-10(Р)-7/16(В)-НИ | 7/16 DIN вилка – 4.3-10 розетка | ≤1,08 (DC–3 ГГц), ≤1,10 (3–6 ГГц) | ≤0,1 дБ | ≤−160 дБн (2 × 43 дБм) | −50…+85 °C | 500 |
| ПК-N(В)-7/16(В)-НИ | 7/16 DIN вилка – N вилка | ≤1,15 (DC–3 ГГц), ≤1,25 (3–6 ГГц) | ≤0,24 дБ | ≤−155 дБн (2 × 43 дБм) | −50…+85 °C | 500 |
| ПК-N(В)-N(В)-НИ | N вилка – N вилка | ≤1,10 (DC–3 ГГц), ≤1,12 (3–6 ГГц) | ≤0,05 + 0,05·√f дБ (f в ГГц) | ≤−155 дБн (2 × 43 дБм) | −55…+90 °C | 100 |
| ПК-N(Р)-4.3-10(Р)-НИ | 4.3-10 розетка – N розетка | ≤1,10 (DC–6 ГГц) | уточняйте у менеджера | ≤−160 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-N(В)-4.3-10(Р)-НИ | 4.3-10 розетка – N вилка | ≤1,10 (DC–6 ГГц) | уточняйте у менеджера | ≤−160 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-N(Р)-4.3-10(В)-НИ | 4.3-10 вилка – N розетка | ≤1,10 (DC–6 ГГц) | уточняйте у менеджера | ≤−160 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-N(В)-4.3-10(В)-НИ | 4.3-10 вилка – N вилка | ≤1,20 (DC–6 ГГц) | ≤0,5 дБ | ≤−161 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-N(Р)-N(Р)-НИ | N розетка – N розетка | ≤1,10 (DC–3 ГГц) | ≤0,1 дБ | ≤−160 дБн (условия измерения — уточняйте у менеджера) | уточняйте у менеджера | уточняйте у менеджера |
| ПК-4.3-10(Р)-4.3-10(Р)-НИ | 4.3-10 розетка – 4.3-10 розетка | ≤1,15 (DC–6 ГГц) | ≤0,5 дБ | ≤−160 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-4.3-10(Р)-7/16(Р)-НИ | 7/16 DIN розетка – 4.3-10 розетка | ≤1,15 (DC–6 ГГц) | ≤0,5 дБ | ≤−161 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-4.3-10(В)-7/16(Р)-НИ | 7/16 DIN розетка – 4.3-10 вилка | ≤1,15 (DC–6 ГГц) | ≤0,5 дБ | ≤−160 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-7/16(Р)-7/16(В)-НИ | 7/16 DIN розетка – 7/16 DIN вилка | ≤1,15 (DC–6 ГГц) | ≤0,5 дБ | ≤−160 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-7/16(Р)-7/16(В)-У-НИ | 7/16 DIN вилка – 7/16 DIN розетка, угловой 90° | ≤1,20 (DC–6 ГГц) | ≤0,5 дБ | ≤−161 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-7/16(В)-7/16(В)-НИ | 7/16 DIN вилка – 7/16 DIN вилка | ≤1,20 (DC–6 ГГц) | ≤0,5 дБ | ≤−160 дБн (условия измерения — уточняйте у менеджера) | −40…+85 °C | уточняйте у менеджера |
| ПК-4.3-10(Р)-NEX10(В)-НИ | 4.3-10 розетка – NEX10 вилка | ≤1,12 (DC–3 ГГц) | уточняйте у менеджера | ≤−155 дБн (2 тона по 20 Вт) | уточняйте у менеджера | уточняйте у менеджера |
| ПК-4.3-10(Р)-2.2-5(В)-НИ | 4.3-10 розетка – 2.2-5 вилка | ≤1,10 (DC–6 ГГц) | уточняйте у менеджера | ≤−160 дБн (условия измерения — уточняйте у менеджера) | уточняйте у менеджера | 500 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ПК-НИ.
- IEC 61169-4, IEC 61169-16, IEC 61169-54 — присоединительные размеры разъёмов N; у ПК-НИ — по таблице характеристик.
Применение
Применение — соединение кабелей, антенн и пассивных элементов, переход между типами разъёмов оборудования.
Монтаж и подключение
- Момент затяжки: 7/16 DIN — 25 Н·м, N — 5 Н·м.
- После затяжки соединения ПК-НИ на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление ПК-НИ включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание ПК-НИ и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ПК-НИ и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ПК-НИ пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
