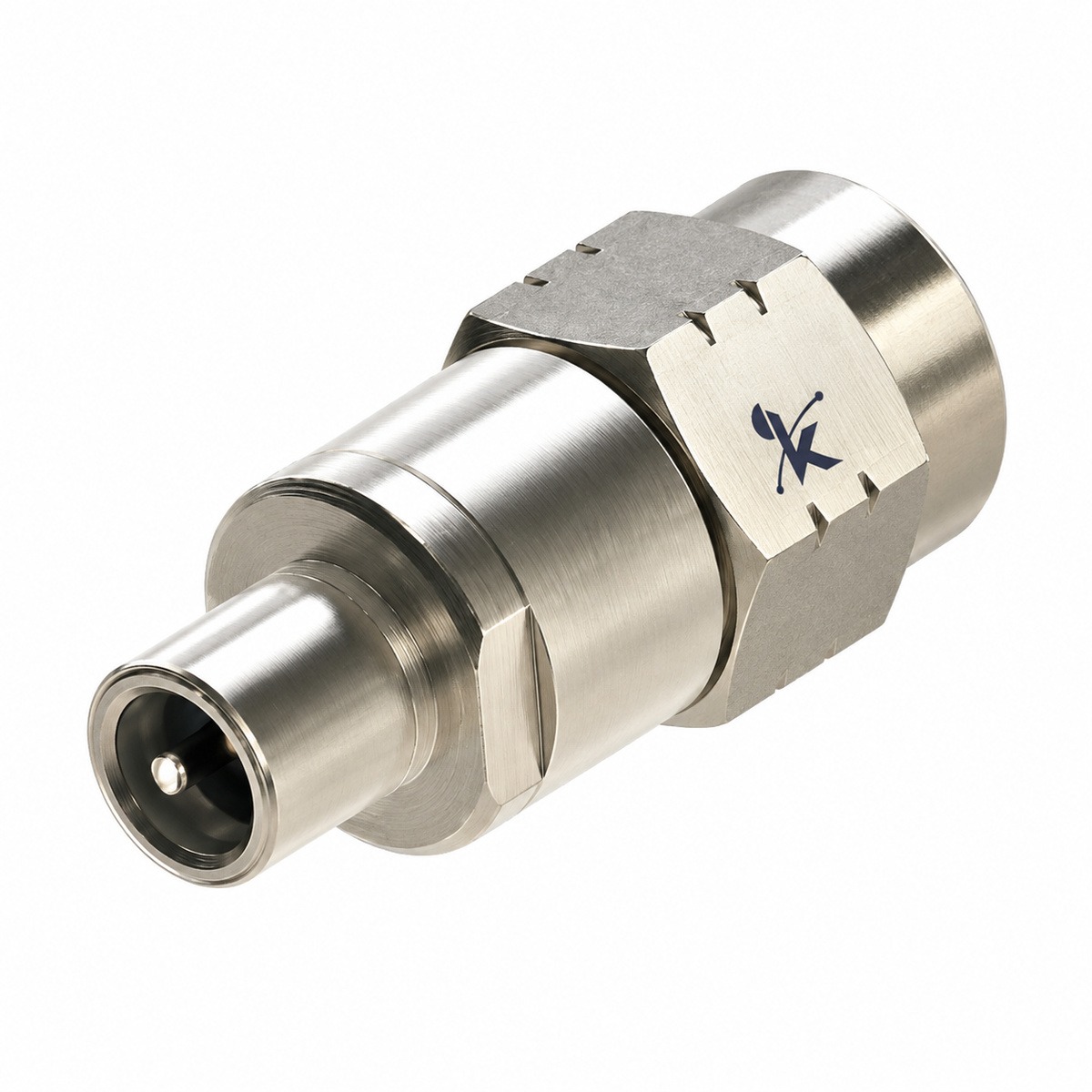

Коаксиальные переходники KADAMM (КАДАММ) серии ПК-1,85-SMP: соединяют узлы с разными типами соединителей без заметных потерь.
О серии
KADAMM ПК-1,85-SMP — коаксиальные переходники производства KADAMM (КАДАММ).
В серии 4 исполнения, общий охват частот — до 33 ГГц. Подключение — 1,85 мм, SMP.
Исполнения ПК-1,85-SMP различаются по параметрам: резьба.
Коаксиальный переход нужен, когда соединители двух узлов не стыкуются напрямую: разные типы (N и SMA, 3,5 мм и 2,4 мм) или одинаковый род (две розетки). Переход заменяет кабельную перемычку и вносит меньше потерь и отражений.
На измерительных портах переходы работают «сохранителями»: износ от сотен подключений принимает недорогой переход, а не разъём прибора. Для измерительных трактов выбирают переходы с малым КСВН и стабильным контактом при многократной сборке.
Соединитель 1,85 мм работает до 67–70 ГГц и стыкуется с соединителем 2,4 мм.
Принцип работы
Переходник KADAMM ПК-1,85-SMP — короткий отрезок коаксиальной линии с соединителями разных серий или разного пола на концах. Центральный проводник держится на диэлектрических опорах, а диаметры проводников на стыке подобраны так, чтобы волновое сопротивление не менялось скачком; остаточное отражение и показывает КСВН в таблице.
Верхнюю частоту ограничивает тот соединитель пары, что рассчитан на меньшую частоту: выше неё в канале возбуждаются высшие типы волн.
Конструкция и материалы
Переходник KADAMM ПК-1,85-SMP состоит из металлического корпуса, центрального проводника и диэлектрических опор, которые держат проводник строго по оси. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
4 исполнения, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПК-1,85-SMP: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Описание | 1,85 мм (в) – SMP (в); 1,85 мм (в) – SMP (р); 1,85 мм (р) – SMP (в); 1,85 мм (р) – SMP (р) |
| Резьба | M7×0,75 |
| Диапазон частот, ГГц | 0–33 |
| Внешний проводник (материал / покрытие) | нержавеющая сталь, пассивирование |
| Рабочая температура, °C | -60…+165 |
Как читать характеристики
Таблица исполнений
Все 4 исполнения серии ПК-1,85-SMP с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Описание | Резьба |
|---|---|---|
| KADAMM ПК-1,85(в)-SMP(в) | 1,85 мм (в) – SMP (в) | — |
| KADAMM ПК-1,85(в)-SMP(р) | 1,85 мм (в) – SMP (р) | — |
| KADAMM ПК-1,85(р)-SMP(в) | 1,85 мм (р) – SMP (в) | M7×0,75 |
| KADAMM ПК-1,85(р)-SMP(р) | 1,85 мм (р) – SMP (р) | M7×0,75 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии ПК-1,85-SMP и что из этого следует для монтажа.
Применение
Переходы применяют в измерительных стендах и трактах векторных анализаторов, при подключении оборудования с разными соединителями, для защиты портов приборов от износа.
Сколько исполнений ПК-1,85-SMP работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПК-1,85-SMP входят:
Техническое описание серии ПК-1,85-SMP — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПК-1,85-SMP или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПК-1,85-SMP | Переходники коаксиальные 1,85 мм–SMP | до 33 ГГц | 4 | 1,85 мм, SMP |
| KADAMM ПК-1,85-1,85 | Переходники коаксиальные 1,85 мм–1,85 мм | до 67 ГГц | 8 | 1,85 мм |
| KADAMM ПК-SMP-SMP | Переходники коаксиальные SMP–SMP | до 40 ГГц | 13 | SMP |
| KADAMM ПК-1,0-1,85 | Переходники коаксиальные 1,0 мм–1,85 мм | до 67 ГГц | 4 | 1,0 мм, 1,85 мм |
| KADAMM ПК-1,85-2,4 | Переходники коаксиальные 1,85 мм–2,4 мм | до 50 ГГц | 8 | 1,85 мм, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ПК-1,85-1,85.
