Коаксиальные переходники KADAMM (КАДАММ) серии ПК-SSMP-MCX: соединяют узлы с разными типами соединителей без заметных потерь.
О серии

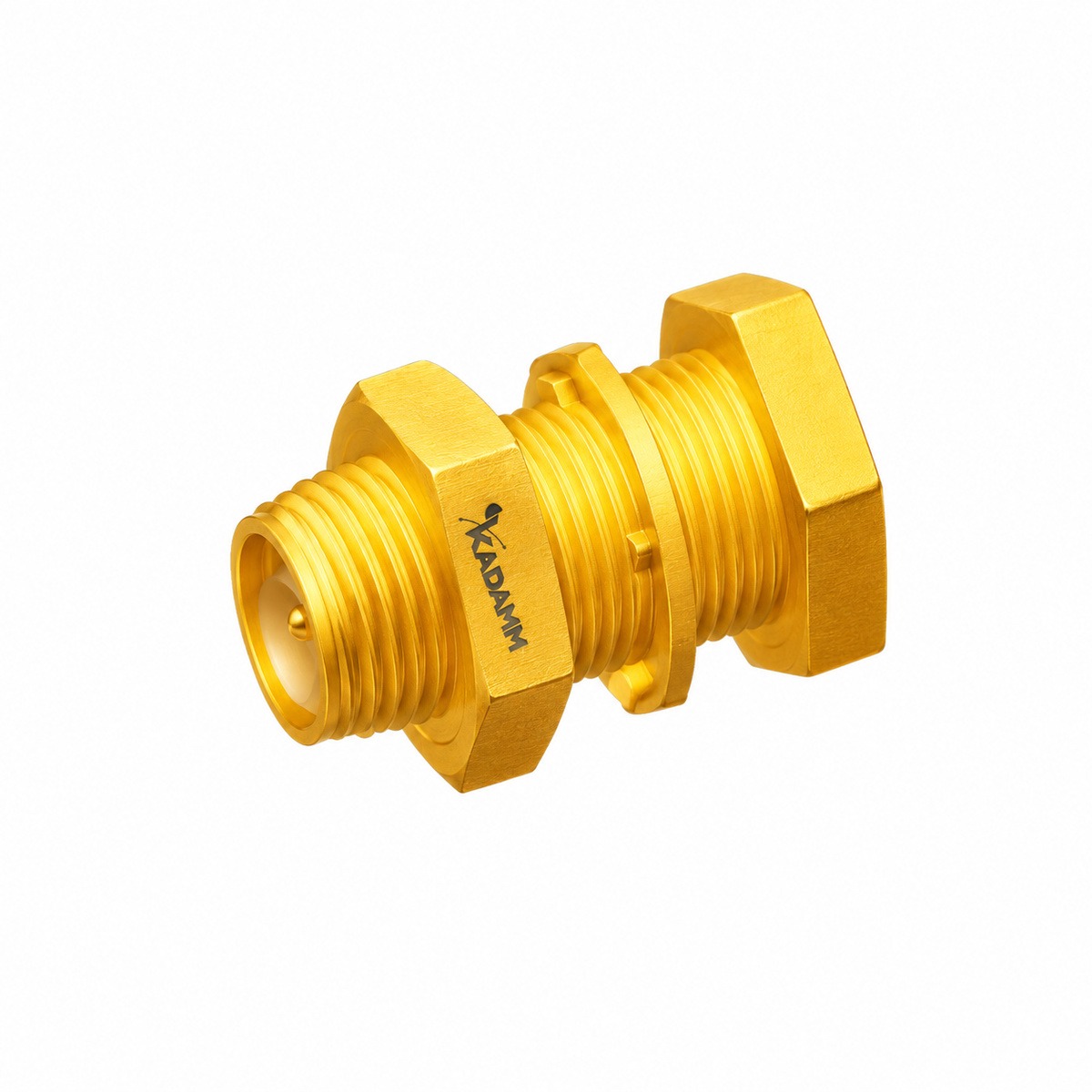

KADAMM ПК-SSMP-MCX — коаксиальные переходники производства KADAMM (КАДАММ).
В серии 1 исполнение, общий охват частот — до 65 ГГц. Подключение — SSMP.
Коаксиальный переход нужен, когда соединители двух узлов не стыкуются напрямую: разные типы (N и SMA, 3,5 мм и 2,4 мм) или одинаковый род (две розетки). Переход заменяет кабельную перемычку и вносит меньше потерь и отражений.
На измерительных портах переходы работают «сохранителями»: износ от сотен подключений принимает недорогой переход, а не разъём прибора. Для измерительных трактов выбирают переходы с малым КСВН и стабильным контактом при многократной сборке.
Принцип работы
Переходник KADAMM ПК-SSMP-MCX — короткий отрезок коаксиальной линии с соединителями разных серий или разного пола на концах. Центральный проводник держится на диэлектрических опорах, а диаметры проводников на стыке подобраны так, чтобы волновое сопротивление не менялось скачком; остаточное отражение и показывает КСВН в таблице.
Верхнюю частоту ограничивает тот соединитель пары, что рассчитан на меньшую частоту: выше неё в канале возбуждаются высшие типы волн.
Конструкция и материалы
Переходник KADAMM ПК-SSMP-MCX состоит из металлического корпуса, центрального проводника и диэлектрических опор, которые держат проводник строго по оси.
Ключевые особенности
1 исполнение, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПК-SSMP-MCX: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 0–65 |
| КСВН, не более | 1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65) |
| Описание | SSMP (в) – MCX (р), через панель (на гайке) |
| Внешний проводник (материал / покрытие) | латунь (золочение или никелирование), нержавеющая сталь или ковар |
| Резьба | M5×0,5 |
Как читать характеристики
Таблица исполнений
Все 1 исполнение серии ПК-SSMP-MCX с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул |
|---|
| KADAMM ПК-SSMP(в)-MCX(р)-П |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии ПК-SSMP-MCX и что из этого следует для монтажа.
Применение
Переходы применяют в измерительных стендах и трактах векторных анализаторов, при подключении оборудования с разными соединителями, для защиты портов приборов от износа.
Сколько исполнений ПК-SSMP-MCX работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПК-SSMP-MCX входят:
Техническое описание серии ПК-SSMP-MCX — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПК-SSMP-MCX или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПК-SSMP-MCX | Переходники коаксиальные SSMP–MCX | до 65 ГГц | 1 | SSMP |
| KADAMM ПК-MCX-MCX | Переходники коаксиальные MCX–MCX | до 6 ГГц | 3 | — |
| KADAMM ПК-1,85-SSMP | Переходники коаксиальные 1,85 мм–SSMP | до 67 ГГц | 4 | 1,85 мм, SSMP |
| KADAMM ПК-SMA-MCX | Переходники коаксиальные SMA–MCX | до 6 ГГц | 6 | SMA |
| KADAMM ПК-SSMP-2,4 | Переходники коаксиальные SSMP–2,4 мм | до 50 ГГц | 4 | SSMP, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ПК-1,85-SSMP.
