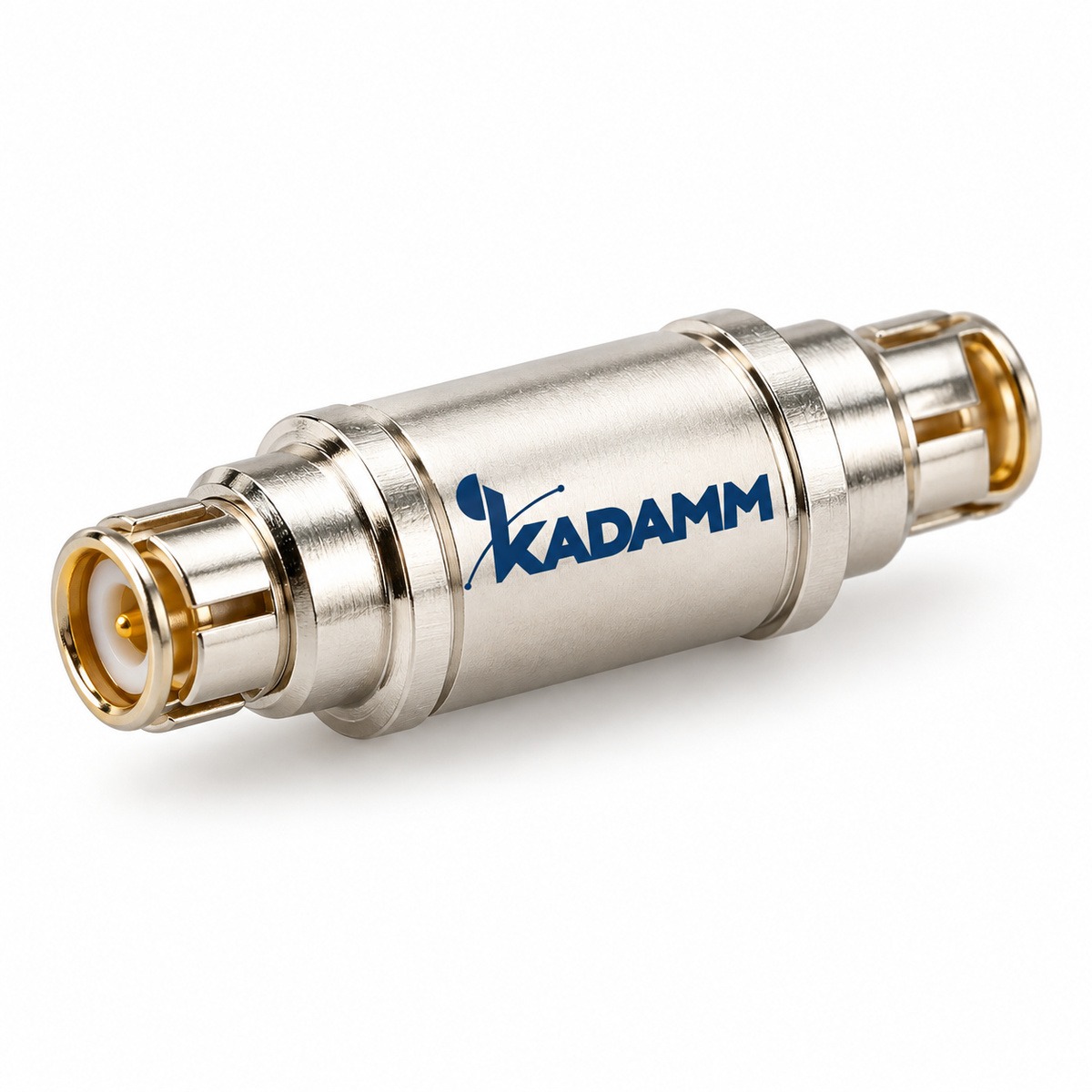

Коаксиальные переходники KADAMM (КАДАММ) серии ПК-MMCX-MMCX: соединяют узлы с разными типами соединителей без заметных потерь.
О серии
KADAMM ПК-MMCX-MMCX — коаксиальные переходники производства KADAMM (КАДАММ).
В серии 3 исполнения, общий охват частот — до 6 ГГц.
Внутри серии ПК-MMCX-MMCX меняются КСВН — по ним и выбирают исполнение.
Коаксиальный переход нужен, когда соединители двух узлов не стыкуются напрямую: разные типы (N и SMA, 3,5 мм и 2,4 мм) или одинаковый род (две розетки). Переход заменяет кабельную перемычку и вносит меньше потерь и отражений.
На измерительных портах переходы работают «сохранителями»: износ от сотен подключений принимает недорогой переход, а не разъём прибора. Для измерительных трактов выбирают переходы с малым КСВН и стабильным контактом при многократной сборке.
Разброс по исполнениям ПК-MMCX-MMCX: КСВН — 1,2–1,5 (при КСВН 1,5 отражается около 4 % мощности). Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Переходник KADAMM ПК-MMCX-MMCX — короткий отрезок коаксиальной линии с соединителями разных серий или разного пола на концах. Центральный проводник держится на диэлектрических опорах, а диаметры проводников на стыке подобраны так, чтобы волновое сопротивление не менялось скачком; остаточное отражение и показывает КСВН в таблице.
Верхнюю частоту ограничивает тот соединитель пары, что рассчитан на меньшую частоту: выше неё в канале возбуждаются высшие типы волн.
Конструкция и материалы
Переходник KADAMM ПК-MMCX-MMCX состоит из металлического корпуса, центрального проводника и диэлектрических опор, которые держат проводник строго по оси. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
3 исполнения, 1 рабочая полоса.
Лучшее согласование в серии — у KADAMM ПК-MMCX(в)-MMCX(в) и KADAMM ПК-MMCX(р)-MMCX(р).
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПК-MMCX-MMCX: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| КСВН | от 1,2 до 1,5 |
| Описание | MMCX (в) – MMCX (в); MMCX (в) – MMCX (р); MMCX (р) – MMCX (р) |
| Диапазон частот, ГГц | 0–6 |
| Внешний проводник (материал / покрытие) | с золочением латунь |
| Рабочая температура, °C | -55–+165 |
Как читать характеристики
Таблица исполнений
Все 3 исполнения серии ПК-MMCX-MMCX с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | КСВН | Описание |
|---|---|---|
| KADAMM ПК-MMCX(в)-MMCX(в) | 1,2 | MMCX (в) – MMCX (в) |
| KADAMM ПК-MMCX(в)-MMCX(р) | 1,5 | MMCX (в) – MMCX (р) |
| KADAMM ПК-MMCX(р)-MMCX(р) | 1,2 | MMCX (р) – MMCX (р) |
Как выбрать исполнение
Столбец «КСВН» таблицы исполнений серии KADAMM ПК-MMCX-MMCX.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM ПК-MMCX-MMCX с наибольшим в серии КСВН 1,5.
Применение
Переходы применяют в измерительных стендах и трактах векторных анализаторов, при подключении оборудования с разными соединителями, для защиты портов приборов от износа.
Сколько исполнений ПК-MMCX-MMCX работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПК-MMCX-MMCX входят:
Техническое описание серии ПК-MMCX-MMCX — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПК-MMCX-MMCX или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПК-MMCX-MMCX | Переходники коаксиальные MMCX–MMCX | до 6 ГГц | 3 | — |
| KADAMM ПК-SMA-MMCX | Переходники коаксиальные SMA–MMCX | до 6 ГГц | 4 | SMA |
| KADAMM ПК-SSMP-MMCX | Переходники коаксиальные SSMP–MMCX | до 65 ГГц | 1 | SSMP |
| KADAMM ПК-1,0-1,0 | Переходники коаксиальные 1,0 мм–1,0 мм | до 110 ГГц | 5 | 1,0 мм |
| KADAMM ПК-1,35-1,35 | Переходники коаксиальные 1,35 мм–1,35 мм | до 90 ГГц | 4 | 1,35 мм |
Когда брать соседнюю серию: нужны частоты выше, чем у ПК-MMCX-MMCX — KADAMM ПК-SSMP-MMCX.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Коаксиальные переходники (SMA, N и др.) →
