Коаксиальные переходники KADAMM (КАДАММ) серии ПК-BNC-SMB: соединяют узлы с разными типами соединителей без заметных потерь.
О серии

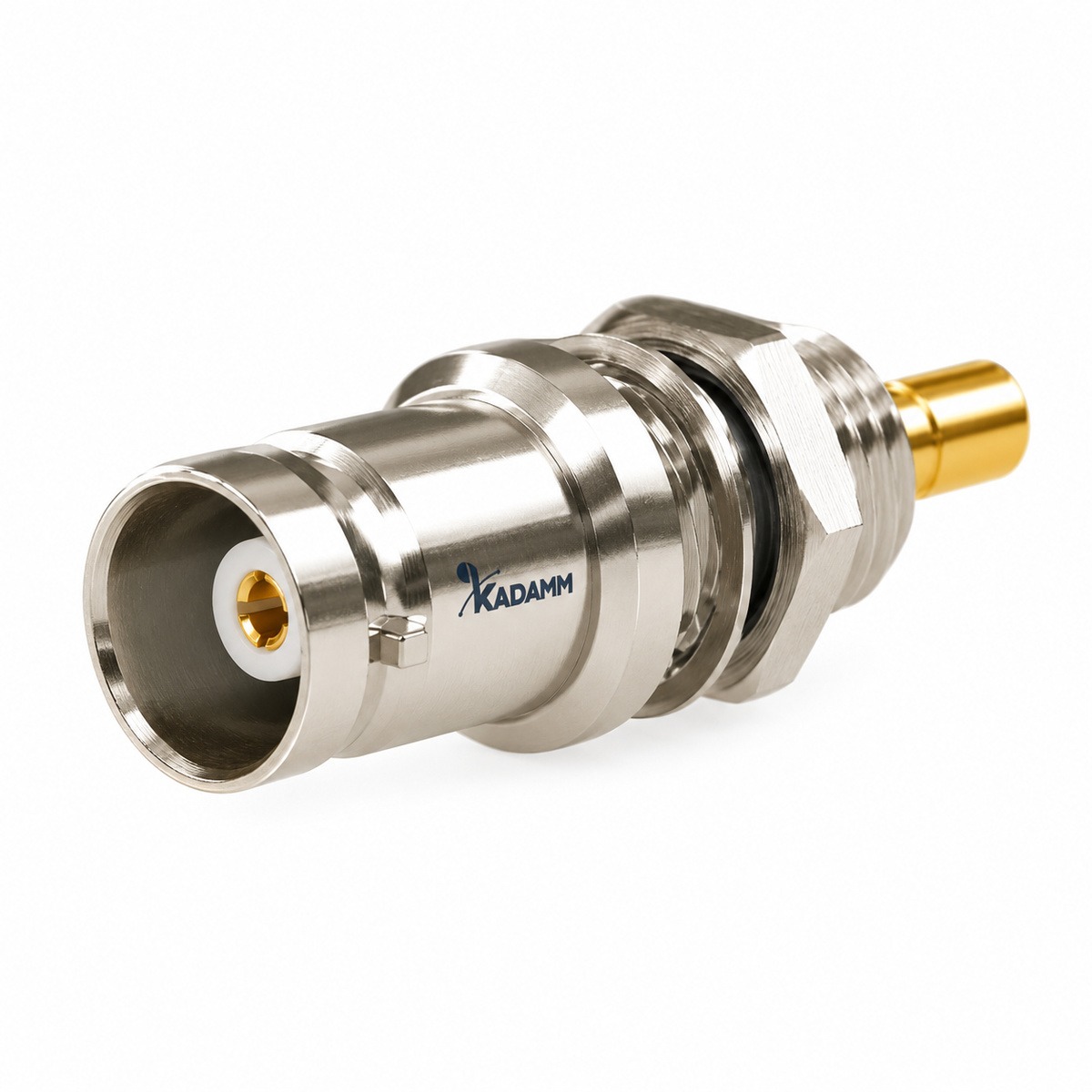

KADAMM ПК-BNC-SMB — коаксиальные переходники производства KADAMM (КАДАММ).
В серии 4 исполнения, общий охват частот — до 4 ГГц. Подключение — BNC.
Внутри серии ПК-BNC-SMB меняются фланец — по ним и выбирают исполнение.
Коаксиальный переход нужен, когда соединители двух узлов не стыкуются напрямую: разные типы (N и SMA, 3,5 мм и 2,4 мм) или одинаковый род (две розетки). Переход заменяет кабельную перемычку и вносит меньше потерь и отражений.
На измерительных портах переходы работают «сохранителями»: износ от сотен подключений принимает недорогой переход, а не разъём прибора. Для измерительных трактов выбирают переходы с малым КСВН и стабильным контактом при многократной сборке.
BNC — байонетный соединитель для низкочастотных и измерительных трактов.
Принцип работы
Переходник KADAMM ПК-BNC-SMB — короткий отрезок коаксиальной линии с соединителями разных серий или разного пола на концах. Центральный проводник держится на диэлектрических опорах, а диаметры проводников на стыке подобраны так, чтобы волновое сопротивление не менялось скачком; остаточное отражение и показывает КСВН в таблице.
Верхнюю частоту ограничивает тот соединитель пары, что рассчитан на меньшую частоту: выше неё в канале возбуждаются высшие типы волн.
Конструкция и материалы
Переходник KADAMM ПК-BNC-SMB состоит из металлического корпуса, центрального проводника и диэлектрических опор, которые держат проводник строго по оси. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
4 исполнения, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПК-BNC-SMB: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Описание | BNC (в) – SMB (р); BNC (р) – SMB (в), фланцевый; BNC (р) – SMB (в), через панель (на гайке); BNC (р) – SMB (р) |
| Фланец, отверстий | 4 |
| Диапазон частот, ГГц | 0–4 |
| КСВН, не более | 1,3 |
| Внешний проводник (материал / покрытие) | латунь (золочение или никелирование) или нержавеющая сталь |
Как читать характеристики
Таблица исполнений
Все 4 исполнения серии ПК-BNC-SMB с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Описание | Фланец, отверстий |
|---|---|---|
| KADAMM ПК-BNC(в)-SMB(р) | BNC (в) – SMB (р) | — |
| KADAMM ПК-BNC(р)-SMB(в)-L | BNC (р) – SMB (в), фланцевый | 4 |
| KADAMM ПК-BNC(р)-SMB(в)-П | BNC (р) – SMB (в), через панель (на гайке) | — |
| KADAMM ПК-BNC(р)-SMB(р) | BNC (р) – SMB (р) | — |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии ПК-BNC-SMB и что из этого следует для монтажа.
Применение
Переходы применяют в измерительных стендах и трактах векторных анализаторов, при подключении оборудования с разными соединителями, для защиты портов приборов от износа.
Сколько исполнений ПК-BNC-SMB работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПК-BNC-SMB входят:
Техническое описание серии ПК-BNC-SMB — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПК-BNC-SMB или соседней серии.
Термины и стандарты
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПК-BNC-SMB | Переходники коаксиальные BNC–SMB | до 4 ГГц | 4 | BNC |
| KADAMM ПК-BNC-BNC | Переходники коаксиальные BNC–BNC | до 4 ГГц | 8 | BNC |
| KADAMM ПК-SMB-SMB | Переходники коаксиальные SMB–SMB | до 6 ГГц | 5 | — |
| KADAMM ПК-BNC-MHV | Переходники коаксиальные BNC–MHV | до 300 МГц | 3 | BNC |
| KADAMM ПК-BNC-SHV | Переходники коаксиальные BNC–SHV | до 300 МГц | 3 | BNC |
Когда брать соседнюю серию: нужны частоты выше, чем у ПК-BNC-SMB — KADAMM ПК-SMB-SMB.
