Антенны спутниковой связи Iridium и L-диапазона: 1530–1680 МГц, усиление 2–18 дБи.
Что представляет собой антенна

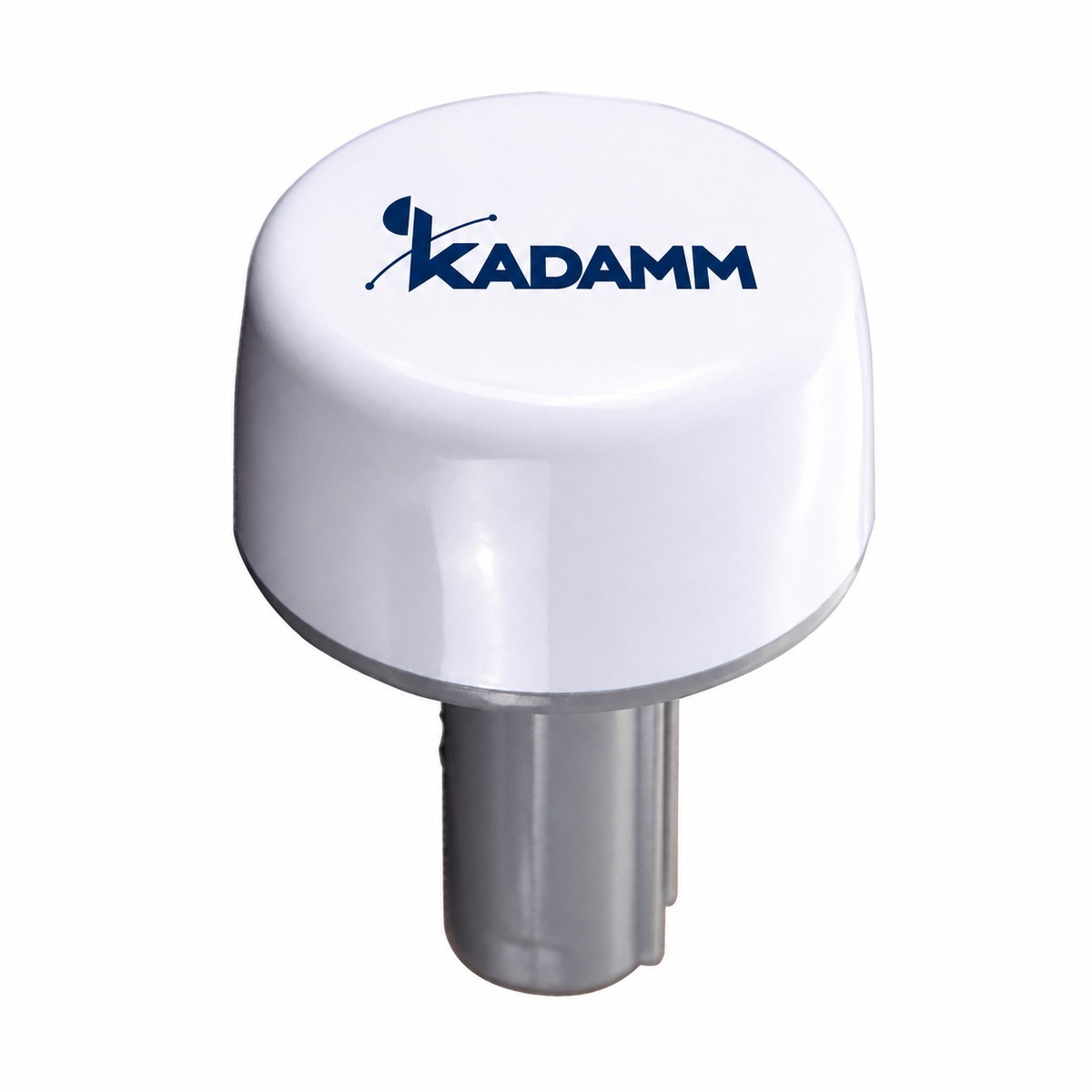

KADAMM ASI — антенны спутниковой связи Iridium и L-диапазона диапазона 1530–1680 МГц. Антенна абонентского терминала спутниковой связи принимает и передаёт сигнал спутников с круговой поляризацией. Ей нужна открытая часть неба: спутники низкой орбиты движутся, и антенна с широкой диаграммой видит их по всему небосводу без наведения.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — SMA, MCX, FAKRA, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

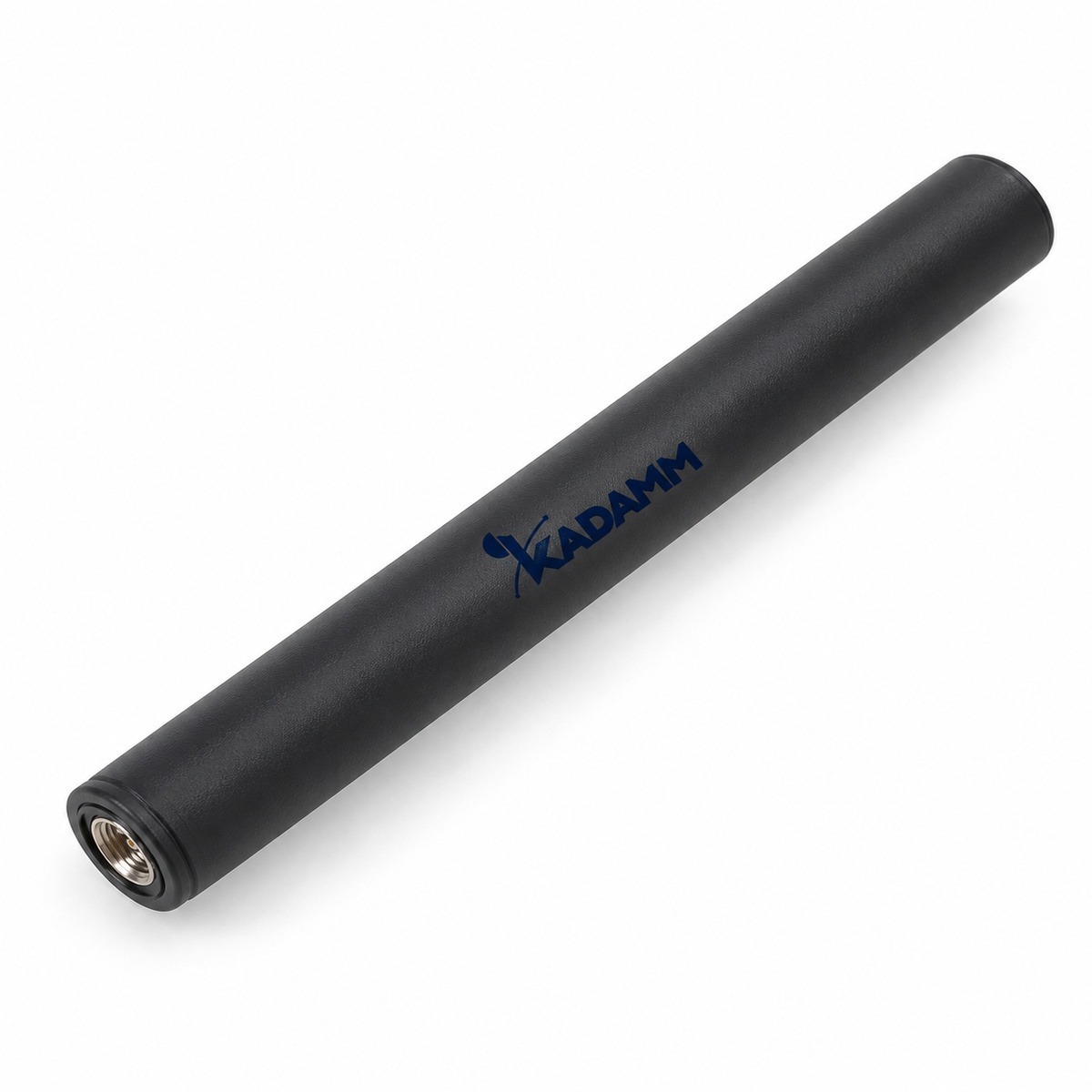

- Полосы 1530–1680 МГц, у ASI-1980 — 1980–2010 и 2170–2200 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

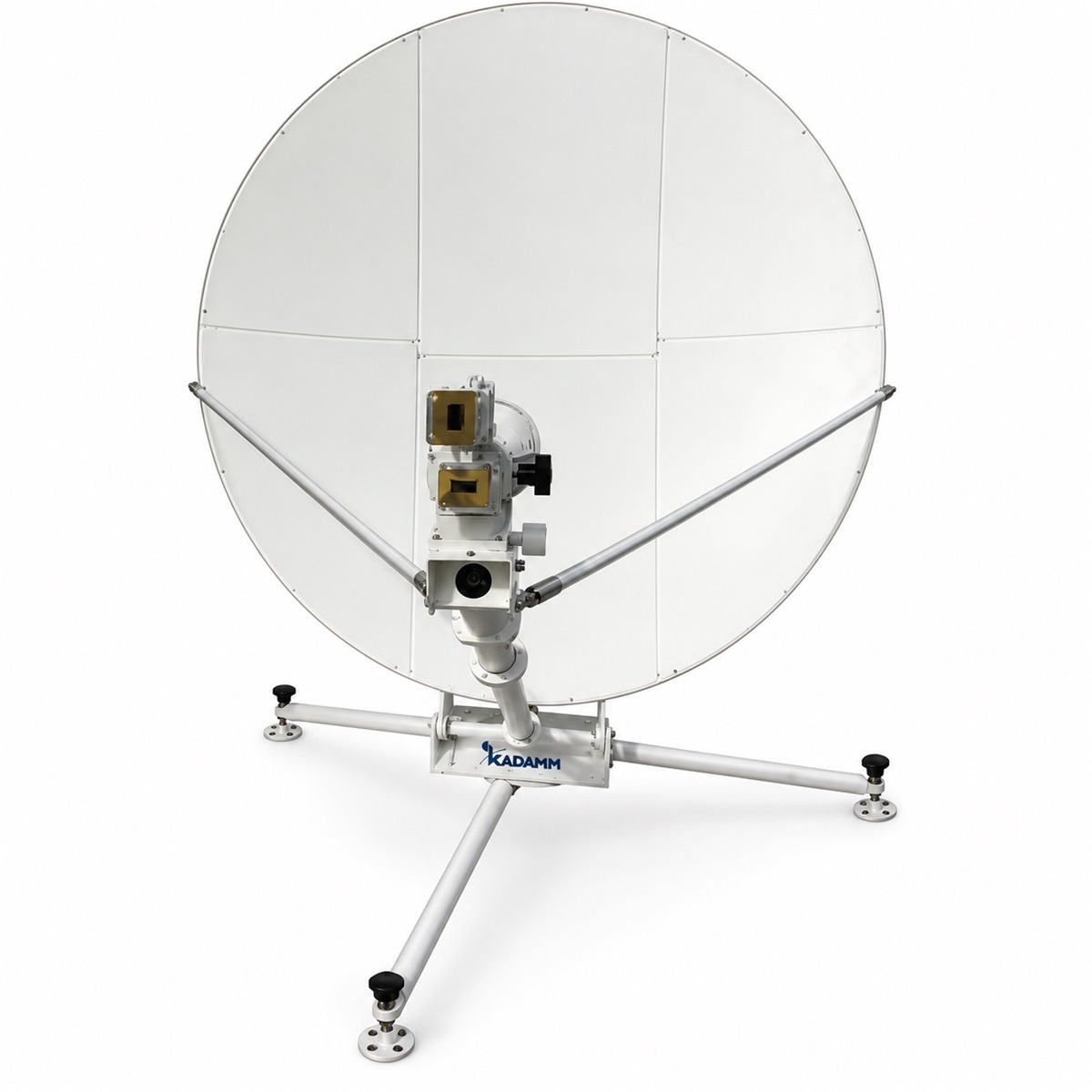

- Полосы 1530–1680 МГц, у ASF — 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

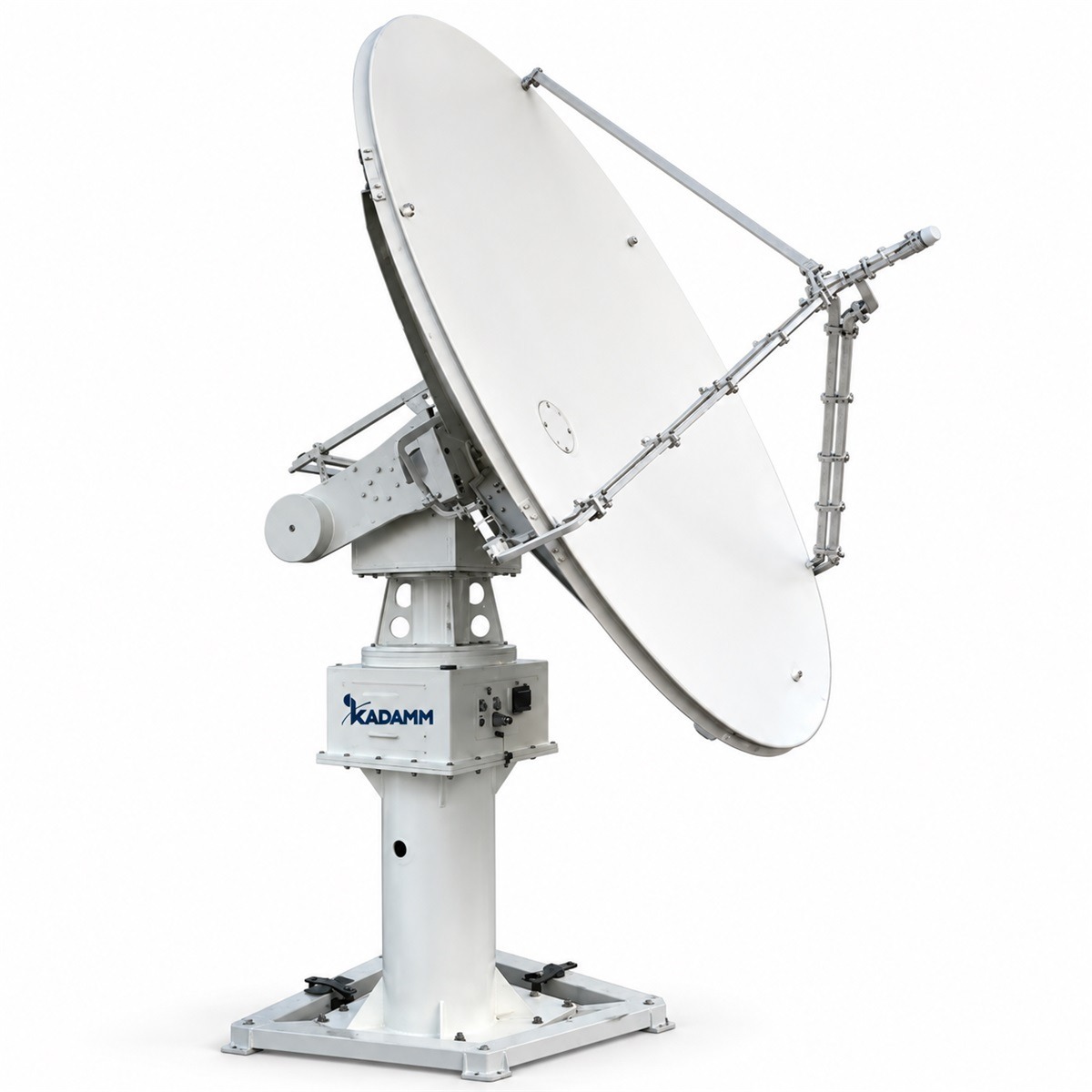

- Полосы 1530–1680 МГц, у AST — 1520–1680, 2025–2400, 4000–6000, 7250–9700, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление 2–18 дБи, у AST — 45–53,24 дБи (меньше на 27 дБ)
KADAMM AST даёт больше усиления; у KADAMM ASI в пользу выбора — свой набор полос.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASI с запасом по краям.
Значение ASI по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование ASI с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: по исполнению (см. таблицу «Исполнения»).
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | ASI-1621-5 — менее 1,5; ASI-1621-26A — приём — менее 1,5; передача — менее 2; ASI-1621-3A, ASI-1621-11 — не более 2,0; ASI-1530/1680-18 — не более 1,5 |
| Поляризация | круговая правая (круговая правая); ASI-1621-3A и ASI-1530/1680-18 — левая или правая (круговая левая или круговая правая) |
| Осевое отношение | ASI-1621-5 — не более 5 дБ; ASI-1621-26A — не более 3 дБ; остальные — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Малошумящий усилитель | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна спутниковой связи |
| Кабель | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Степень защиты | по исполнению (см. таблицу «Исполнения») |
| Материал | ASI-1621-5, ASI-1621-26A — ABS; остальные — уточняйте у менеджера |
| Рабочая температура | ASI-1621-5, ASI-1621-26A — −40…+85 °C; ASI-1621-3A, ASI-1621-11, ASI-1530/1680-18 — −40…+60 °C |
| Относительная влажность | ASI-1621-5, ASI-1621-26A — до 95 %; остальные — уточняйте у менеджера |
| Виброустойчивость | ASI-1621-5, ASI-1621-26A — 10–55 Гц, амплитуда 1,5 мм, 2 ч; остальные — уточняйте у менеджера |
Исполнения
| Артикул | Частоты | Усиление | МШУ | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM ASI-1621-5 | 1616–1626,5 МГц | 5 дБic в зенит | уточняйте у менеджера | RG316 (другие — по заказу); длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP67 |
| KADAMM ASI-1621-26A | приём — 1616–1626,5 МГц; передача — 1621,35–1626,5 МГц | приём — 2 дБic в зенит; передача — 2 дБic в зенит | 26 ± 1 дБ, шум менее 1,3 дБ; питание 3–5 В DC, 18–20 мА | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP66 |

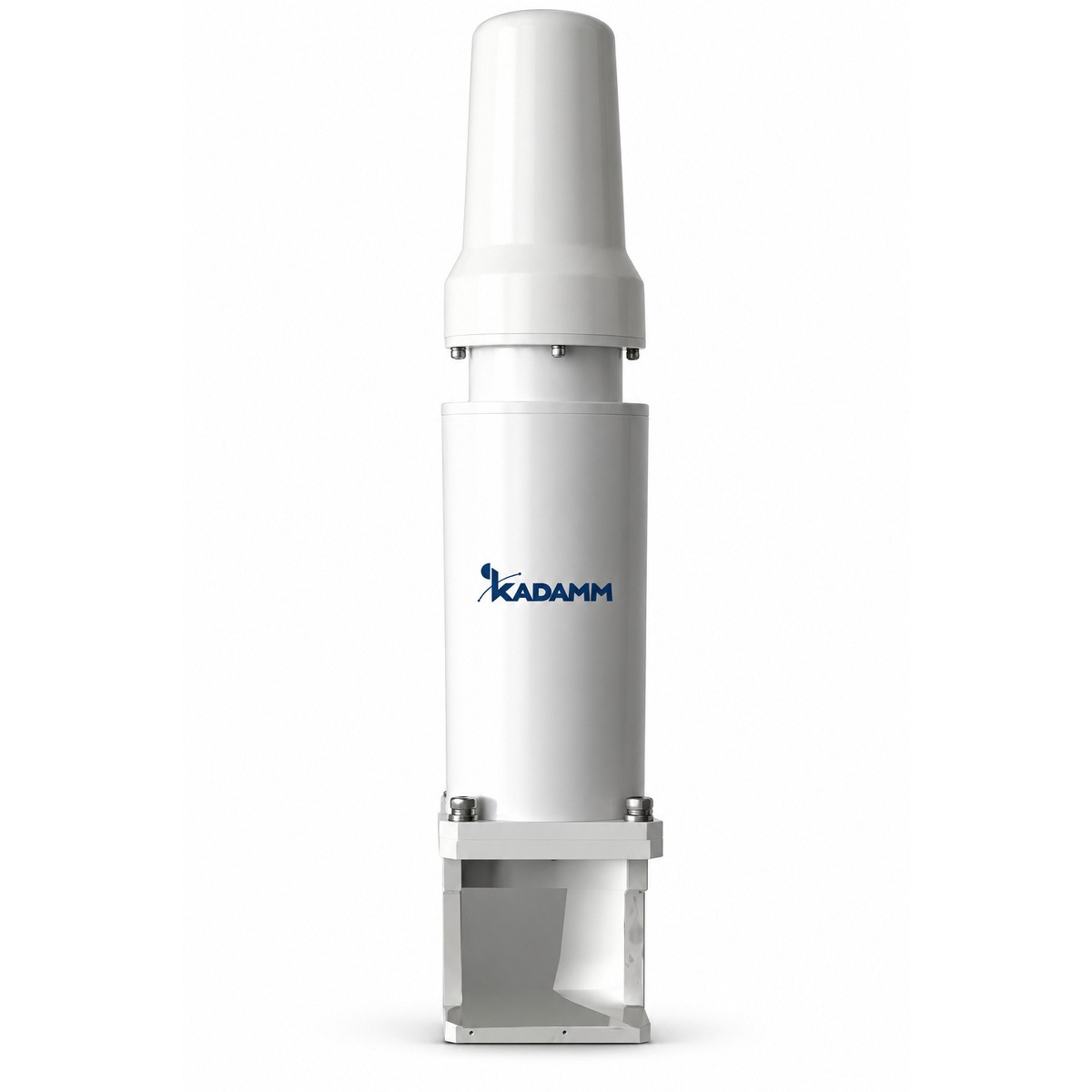

| KADAMM ASI-1621-3A | 1616–1626,5 МГц | 3,0 дБи | в комплекте; усиление и питание — уточняйте у менеджера | разъём N (розетка) | тренога в комплекте, IP65 |

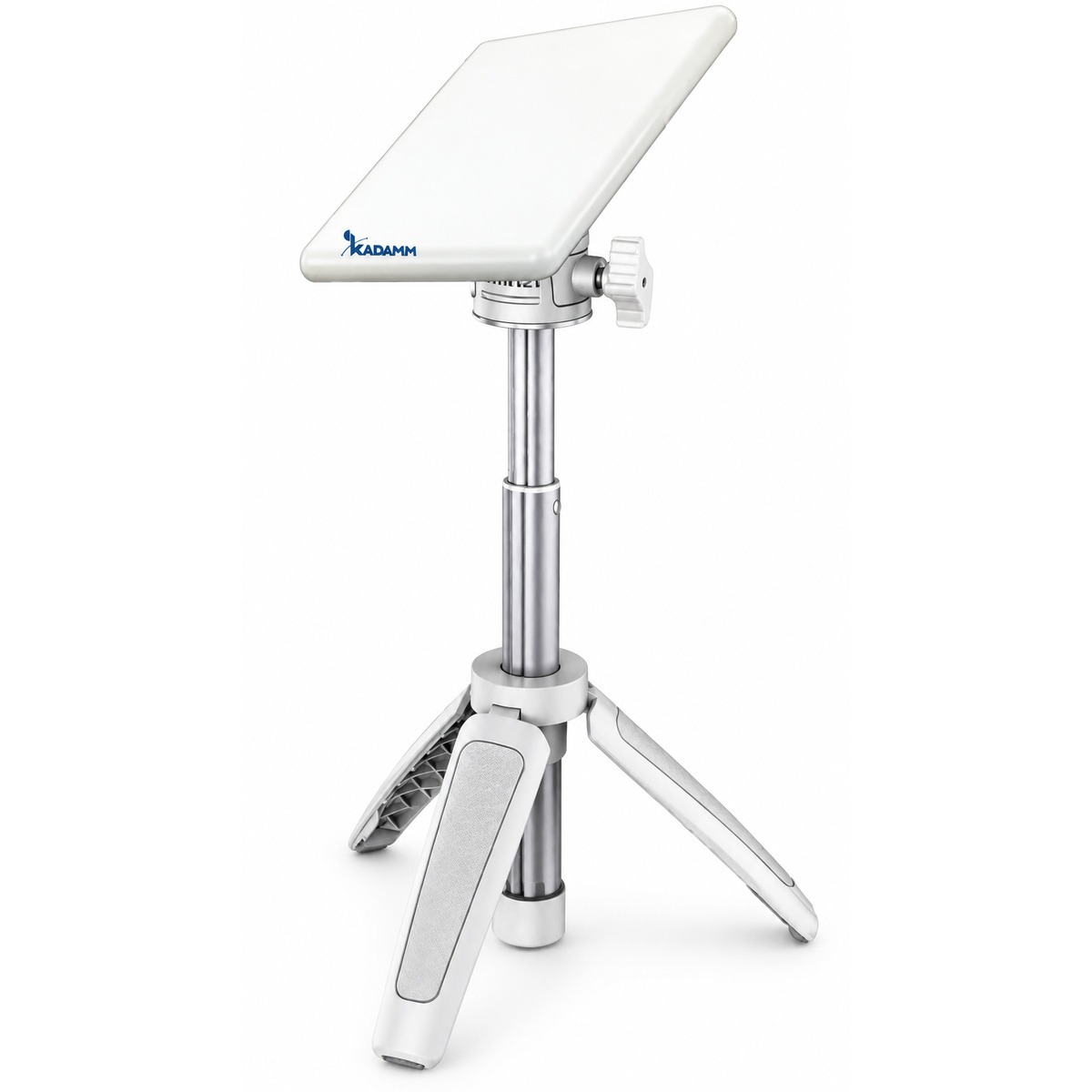

| KADAMM ASI-1621-11 | 1616–1626,5 МГц | 11,0 дБи; ширина луча 70° / 25° (типовая, Г / В) | нет (пассивная) | разъём N (розетка) | переносная плоская панель на треноге, IP65 |
| KADAMM ASI-1530/1680-18 | 1530–1680 МГц | не менее 18,0 дБи | нет (пассивная) | разъём N (розетка), 50 Ом | плоская панель, IP65 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASI в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание ASI.
- IEC 60529 — документ, на который ссылается техническое описание ASI.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- IEC 61169-16 — присоединительные размеры разъёмов N; у ASI — по исполнению (см. таблицу «Исполнения»).
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASI подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1605 МГц (середина полосы 1530–1680 МГц): L = 32,45 + 20·lg 1605 + 20·lg 1 = 96,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 96,6 = −54,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны спутниковой связи ставят на транспорт, суда, удалённые объекты и в аварийные комплекты связи — там, где нет сотового покрытия.
Сети и службы в полосах ASI:
Перед заказом KADAMM ASI сверьте с проектом:
- Частоты оборудования — внутри 1530–1680 МГц
- Разъёмы — SMA, MCX, FAKRA, N
- Опора и крепление — по исполнению (см. таблицу «Исполнения»)
- Климат площадки — в пределах ASI-1621-5, ASI-1621-26A — −40…+85 °C; ASI-1621-3A, ASI-1621-11, ASI-1530/1680-18 — −40…+60 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление ASI — по исполнению (см. таблицу «Исполнения»).
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения ASI после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ASI включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASI и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASI и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASI пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASI | KADAMM ASI-1980 | KADAMM ASF | KADAMM AST |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1530–1680 МГц | 1980–2010 и 2170–2200 МГц | 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц | 1520–1680, 2025–2400, 4000–6000, 7250–9700, 10700–14500, 17700–21200 и 27500–31000 МГц |
| Усиление | 2–18 дБи | 2–3 дБи | −37–48,7 ГГц | 45–53,24 дБи |
| Поляризация | круговая правая / круговая левая | — | — | вертикальная / горизонтальная / левая / правая круговая |
| Порты | 1 | — | — | — |
| Масса | — | — | ASF-10-KU — 19 кг с сумкой; ASF-24-C, ASF-24-KU — не более 230 кг без приёмопередатчика, контроллера и кейсов; остальные — уточняйте у менеджера | 1500 кг (2,4 м); менее 1700 кг (3,7 м) |
| Страница | Эта модель | Открыть | Открыть | Открыть |
