Антенны спутниковой связи S-диапазона: 1980–2200 МГц, усиление 2–3 дБи.
Что представляет собой антенна

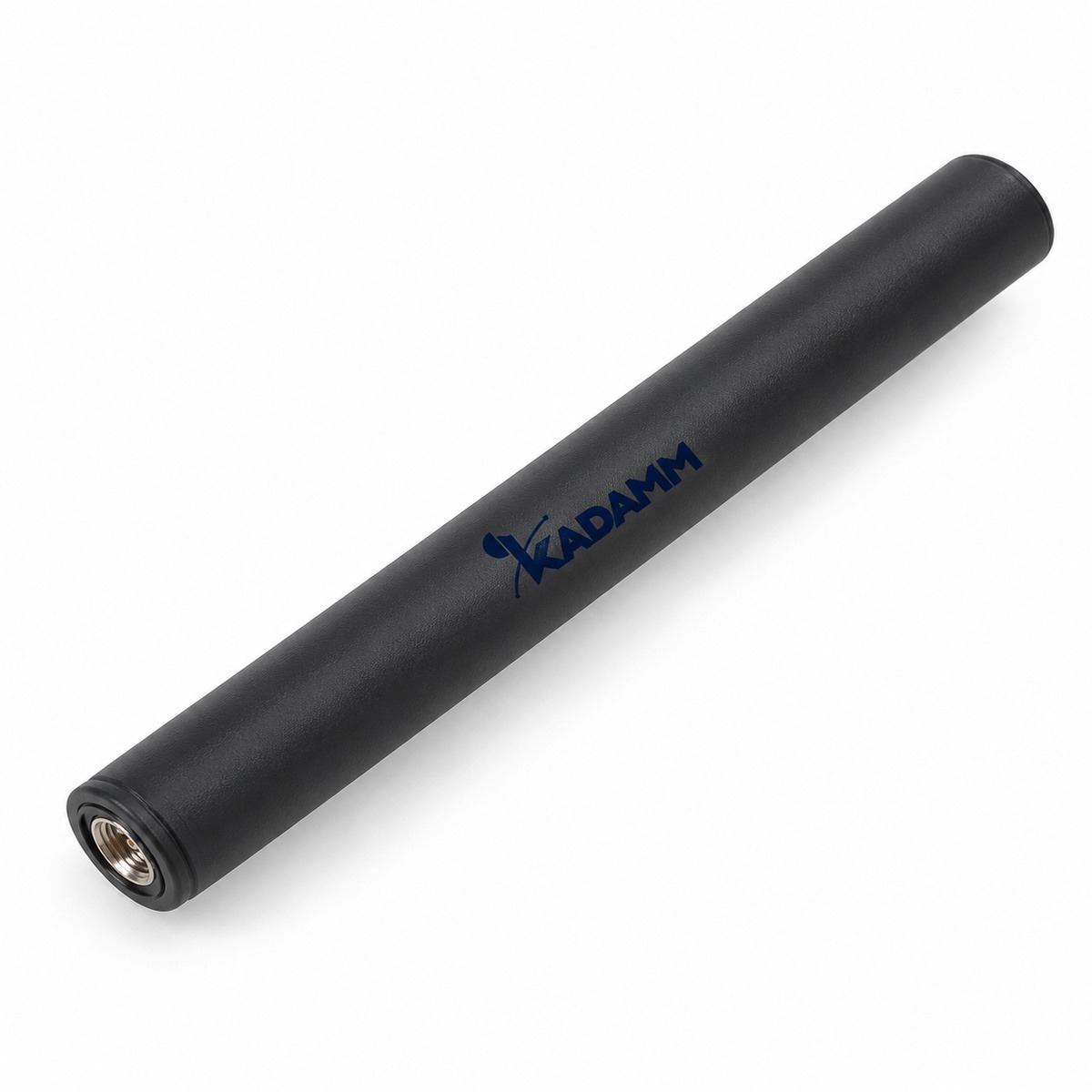

KADAMM ASI-1980 — антенны спутниковой связи S-диапазона диапазона 1980–2200 МГц. Антенна абонентского терминала спутниковой связи принимает и передаёт сигнал спутников с круговой поляризацией. Ей нужна открытая часть неба: спутники низкой орбиты движутся, и антенна с широкой диаграммой видит их по всему небосводу без наведения.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1980–2010 и 2170–2200 МГц, у ASI — 1530–1680 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1980–2010 и 2170–2200 МГц, у ASF — 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1980–2010 и 2170–2200 МГц, у AST — 1520–1680, 2025–2400, 4000–6000, 7250–9700, 10700–14500, 17700–21200 и 27500–31000 МГц
- Усиление 2–3 дБи, у AST — 45–53,24 дБи (меньше на 42 дБ)
KADAMM AST даёт больше усиления; у KADAMM ASI-1980 в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ASI-1980 с запасом по краям.
Значение ASI-1980 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна спутниковой связи |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM ASI-1980-2 | 1980–2010 МГц | приём и передача: не менее 2 дБи при угле места 35°, не менее 1,5 дБи при 45° | SMA (вилка) | Ø15 × 100 мм | — |
| KADAMM ASI-1980-2-2 | 1980–2010 МГц | приём и передача: не менее 2 дБи при угле места 35°, не менее 1,5 дБи при 45° | SMA (вилка) | Ø15 × 100 мм | — |
| KADAMM ASI-1980-45 | 1980–2010 МГц | 45 (по каталогу; что нормировано — антенна или МШУ, уточняйте у менеджера) | SMA (розетка) | Ø135 × 25 мм | — |
| KADAMM ASI-1980/2170-3 | 1980–2010 / 2170–2200 МГц | 3 дБи | SMA (вилка) | Ø26 × 184,5 ± 3 мм | на гибком основании |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASI-1980 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание ASI-1980.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASI-1980 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1995 МГц (середина полосы 1980–2010 МГц): L = 32,45 + 20·lg 1995 + 20·lg 1 = 98,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 42 − 98,4 = −56,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны спутниковой связи ставят на транспорт, суда, удалённые объекты и в аварийные комплекты связи — там, где нет сотового покрытия.
Перед заказом KADAMM ASI-1980 сверьте с проектом:
- Частоты оборудования — внутри 1980–2010 и 2170–2200 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения ASI-1980 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ASI-1980 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ASI-1980 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ASI-1980 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ASI-1980 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ASI-1980 | KADAMM ASI | KADAMM ASF | KADAMM AST |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1980–2010 и 2170–2200 МГц | 1530–1680 МГц | 3400–6000, 7250–8400, 10700–14500, 17700–21200 и 27500–31000 МГц | 1520–1680, 2025–2400, 4000–6000, 7250–9700, 10700–14500, 17700–21200 и 27500–31000 МГц |
| Усиление | 2–3 дБи | 2–18 дБи | −37–48,7 ГГц | 45–53,24 дБи |
| Поляризация | — | круговая правая / круговая левая | — | вертикальная / горизонтальная / левая / правая круговая |
| Порты | — | 1 | — | — |
| Масса | — | — | — | 1500 кг (2,4 м); менее 1700 кг (3,7 м) |
| Страница | Эта модель | Открыть | Открыть | Открыть |
