Вращающиеся переходы (сочленения) круглого волновода KADAMM ВСЧ-КВ

Name: Вращающиеся переходы (сочленения) круглого волновода KADAMM ВСЧ-КВ
Brand: КАДАММ
SKU: KADAMM ВСЧ-КВ

Производитель:КАДАММ

Артикул: KADAMM ВСЧ-КВ

Техническое описание серии KADAMM ВСЧ-КВ

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Вращающиеся сочленения

KADAMM ВСЧ-КВ — серия производства KADAMM (КАДАММ): 12 моделей, 2 – 31 ГГц, соединители по таблице исполнений.

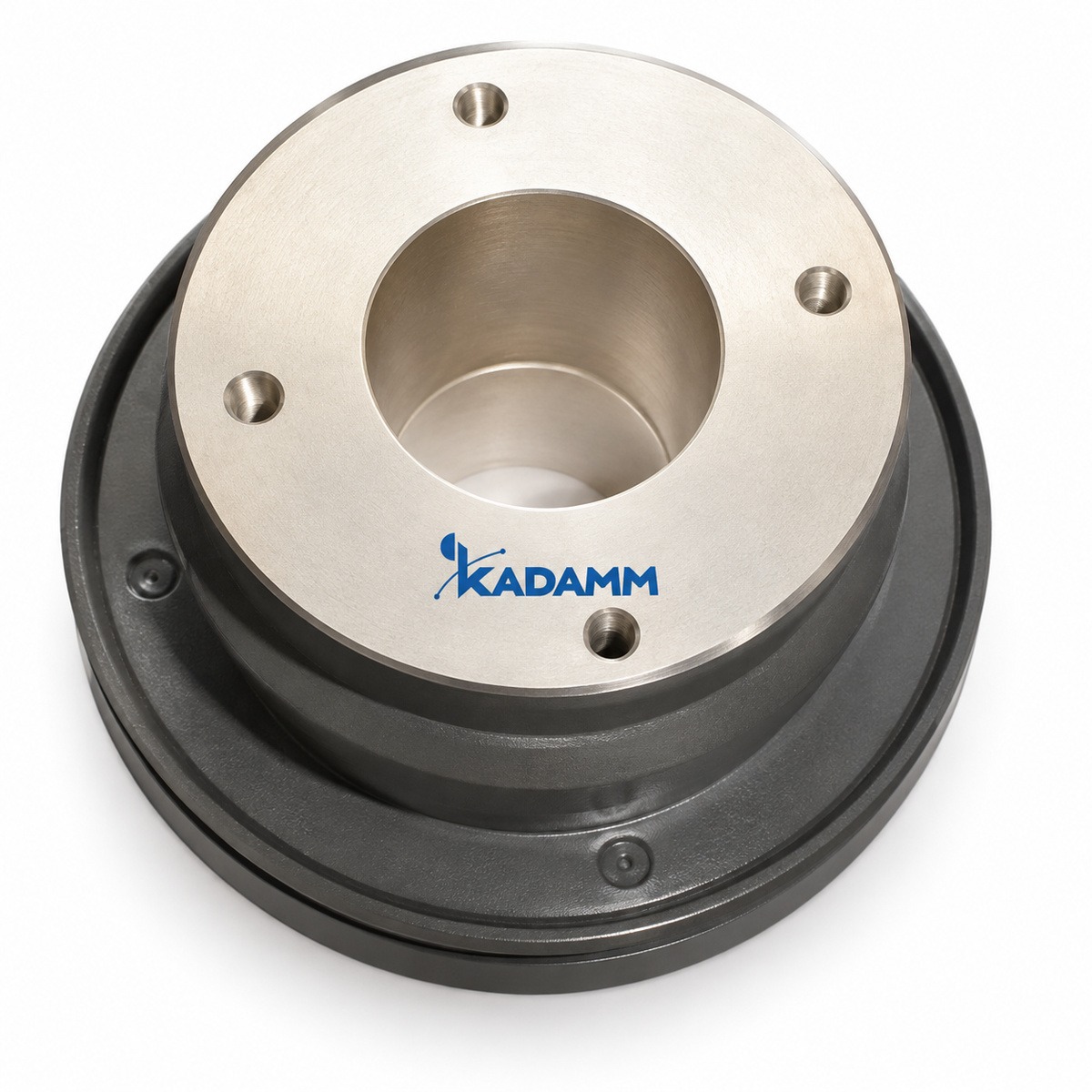

Вращающиеся переходы (сочленения) круглого волновода KADAMM ВСЧ-КВ

2 – 31 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Вращающиеся сочленения серии ВСЧ-КВ передают сигнал между неподвижной и вращающейся частями. В серии ВСЧ-КВ — 12 моделей, общий диапазон 2 – 31 ГГц, соединители по таблице исполнений.

По моделям KADAMM ВСЧ-КВ: вносимые потери от 0,2 до 0,3 дБ; КСВН от 1,1 до 1,2; мощность от 100 до 200 Вт. Исполнения ВСЧ-КВ различаются по параметрам: частоты, мощность, потери, КСВН, материал, фланец.

Типовые задачи для серии ВСЧ-КВ: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВСЧ-КВ.

На что смотреть при подборе

Диапазон 2 – 31 ГГцПолосу каждой модели ВСЧ-КВ смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыВыбирая модель ВСЧ-КВ, сверьте её полосу с крайними частотами вашей системы.

МощностьСверьте мощность передатчика с допустимой для выбранной модели ВСЧ-КВ.

ПотериВносимые потери модели ВСЧ-КВ прибавьте к потерям кабеля при расчёте уровня сигнала.

КСВНДля измерительных трактов берите исполнения ВСЧ-КВ с наименьшим КСВН.

МатериалМатериал и покрытие модели ВСЧ-КВ выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	КСВН	Материал	Фланец	Ø волн., мм
KADAMM ВСЧ-17700/31000	17,7-31	—	0,3	1,10	медь, серебрение внутренней поверхности	—	—
KADAMM ВСЧ-Ø100	2,0-4,0	200	0,2	1,2	алюминий	FAP	100
KADAMM ВСЧ-Ø11	17,7-21,2	100	0,2	1,2	медь	FAP	11
KADAMM ВСЧ-Ø11,25	18,2-24,9	100	0,2	1,2	медь	FAP	11,25
KADAMM ВСЧ-Ø14	15,0-17,0	100	0,2	1,2	медь	FAP	14
KADAMM ВСЧ-Ø20,244	8,5-10,5	100	0,2	1,2	алюминий	FAP	20,244
KADAMM ВСЧ-Ø23,825	9,1-10,0	100	0,2	1,2	алюминий	FAP	23,825
KADAMM ВСЧ-Ø27,78	7,4-9,0	200	0,2	1,2	алюминий	FAP	27,78
KADAMM ВСЧ-Ø37	4,5-6,5	200	0,2	1,2	алюминий	FAP	37
KADAMM ВСЧ-Ø51,99	3,89-5,33	200	0,2	1,2	алюминий	FAP	51,99
KADAMM ВСЧ-Ø61,04	3,3-3,8	200	0,2	1,2	алюминий	FAP	61,04
KADAMM ВСЧ-Ø7,137	27,5-31	100	0,2	1,2	медь	FAP	7,137

Вопросы по серии

В каком диапазоне работает серия KADAMM ВСЧ-КВ?

Общий диапазон серии ВСЧ-КВ — 2 – 31 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ВСЧ-КВ?

В серии ВСЧ-КВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ВСЧ-КВ?

Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-17700/31000», и количество.

Какие документы есть на серию KADAMM ВСЧ-КВ?

Техническое описание серии ВСЧ-КВ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ВСЧ-КВ под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
