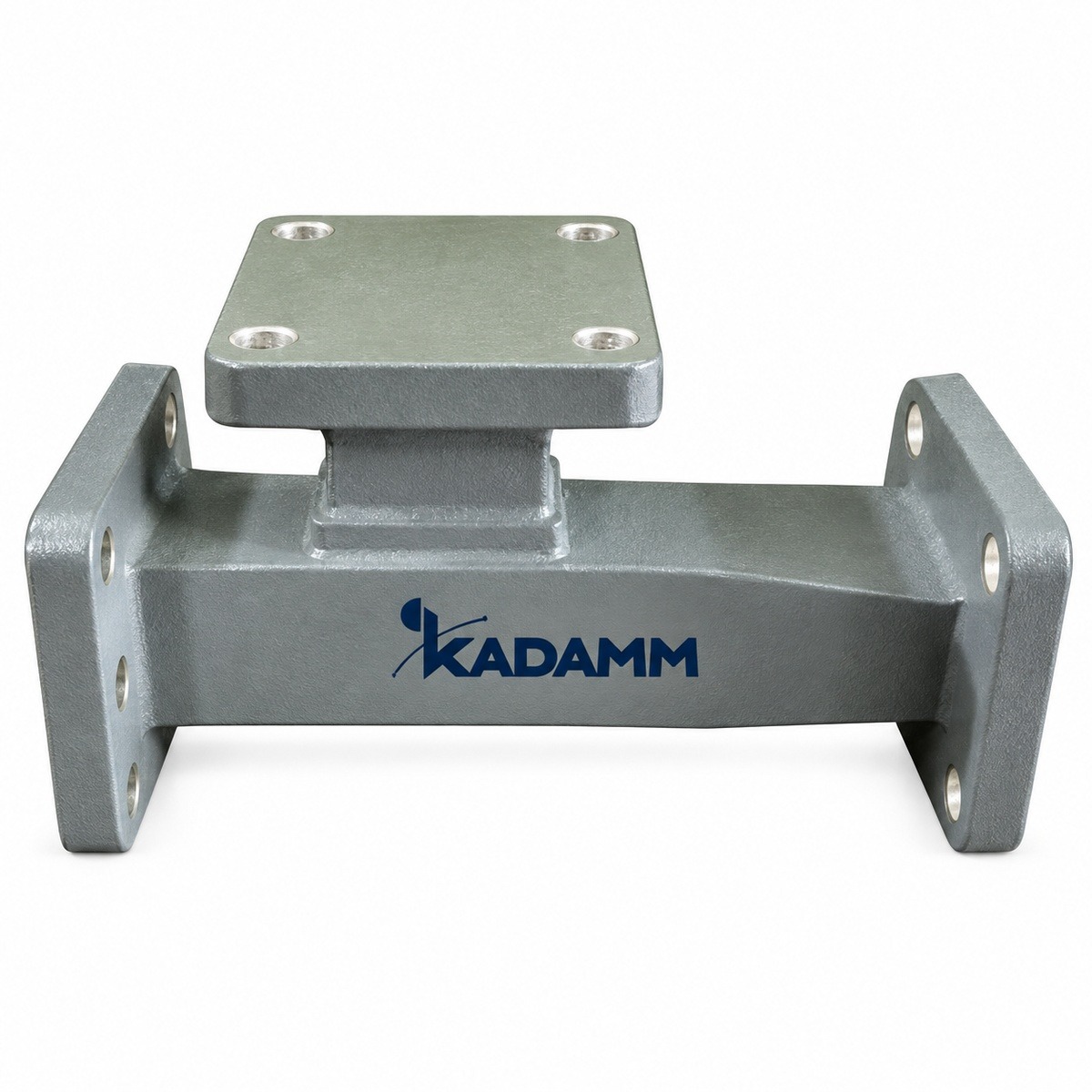

Поляризационные селекторы (OMT) квадратного волновода KADAMM СП-КВ

Name: Поляризационные селекторы (OMT) квадратного волновода KADAMM СП-КВ
Brand: КАДАММ
SKU: KADAMM СП-КВ

Производитель:КАДАММ

Артикул: KADAMM СП-КВ

Техническое описание серии KADAMM СП-КВ

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Поляризаторы и поляризационные селекторы

Поляризаторы и поляризационные селекторы KADAMM в серии СП-КВ: 10 моделей, 3,3 – 27 ГГц, соединители по таблице исполнений.

Поляризационные селекторы (OMT) квадратного волновода KADAMM СП-КВ

3,3 – 27 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM СП-КВ разделяют или формируют поляризации в круглом или квадратном волноводе. В серии СП-КВ — 10 моделей, общий диапазон 3,3 – 27 ГГц, соединители по таблице исполнений.

По моделям KADAMM СП-КВ: КСВН от 1,3 до 1,4; развязка от 25 до 30 дБ. Исполнения СП-КВ различаются по параметрам: частоты, развязка, КСВН, волновод, материал, полоса.

Где применяют KADAMM СП-КВ: облучатели спутниковых антенн; двухполяризационные РРЛ; измерения поляризации. Нужное исполнение СП-КВ выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 3,3 – 27 ГГцВесь диапазон серии СП-КВ закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель СП-КВ, сверьте её полосу с крайними частотами вашей системы.

РазвязкаРазвязка между портами СП-КВ показывает, насколько каналы влияют друг на друга.

КСВНЧем ниже КСВН модели СП-КВ, тем меньше отражений и неравномерность в тракте.

ВолноводСечение волновода у модели СП-КВ выбирают по рабочему диапазону: у каждого сечения свой диапазон.

МатериалМатериал и покрытие модели СП-КВ выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Развязка, дБ	КСВН	Волновод	Материал	Полоса
KADAMM СП-WR112-27,788-К	7,0-10,0	30	1,3	WR112	алюминий	≤8%
KADAMM СП-WR137-32,537-К	5,8-8,4	30	1,3	WR137	алюминий	≤8%
KADAMM СП-WR159-38,1-К	4,9-7,0	30	1,3	WR159	алюминий	≤10%
KADAMM СП-WR187-44,45-К	4,0-5,8	30	1,3	WR187	алюминий	≤10%
KADAMM СП-WR229-51,99-К	3,3-4,9	30	1,3	WR229	алюминий	≤10%
KADAMM СП-WR42-9,525-К	18,0-27,0	25	1,4	WR42	медь	≤5%
KADAMM СП-WR51-12,7-К	15,0-22,0	25	1,4	WR51	медь	≤6%
KADAMM СП-WR62-15,088-К	12,0-18,0	30	1,4	WR62	алюминий	≤6%
KADAMM СП-WR75-17,415-К	10,0-15,0	30	1,4	WR75	алюминий	≤8%
KADAMM СП-WR90-23,825-К	8,2-12,4	30	1,3	WR90	алюминий	≤8%

Вопросы по серии

В каком диапазоне работает серия KADAMM СП-КВ?

Общий диапазон серии СП-КВ — 3,3 – 27 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM СП-КВ?

В серии СП-КВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM СП-КВ?

Назовите артикул исполнения из таблицы, например «KADAMM СП-WR112-27,788-К», и количество.

Какие документы есть на серию KADAMM СП-КВ?

Техническое описание серии СП-КВ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM СП-КВ под ваш тракт
