KADAMM ВСЧ-1-L — серия производства KADAMM (КАДАММ): 15 моделей, 2,6 – 59,6 ГГц, соединители по таблице исполнений.
О серии

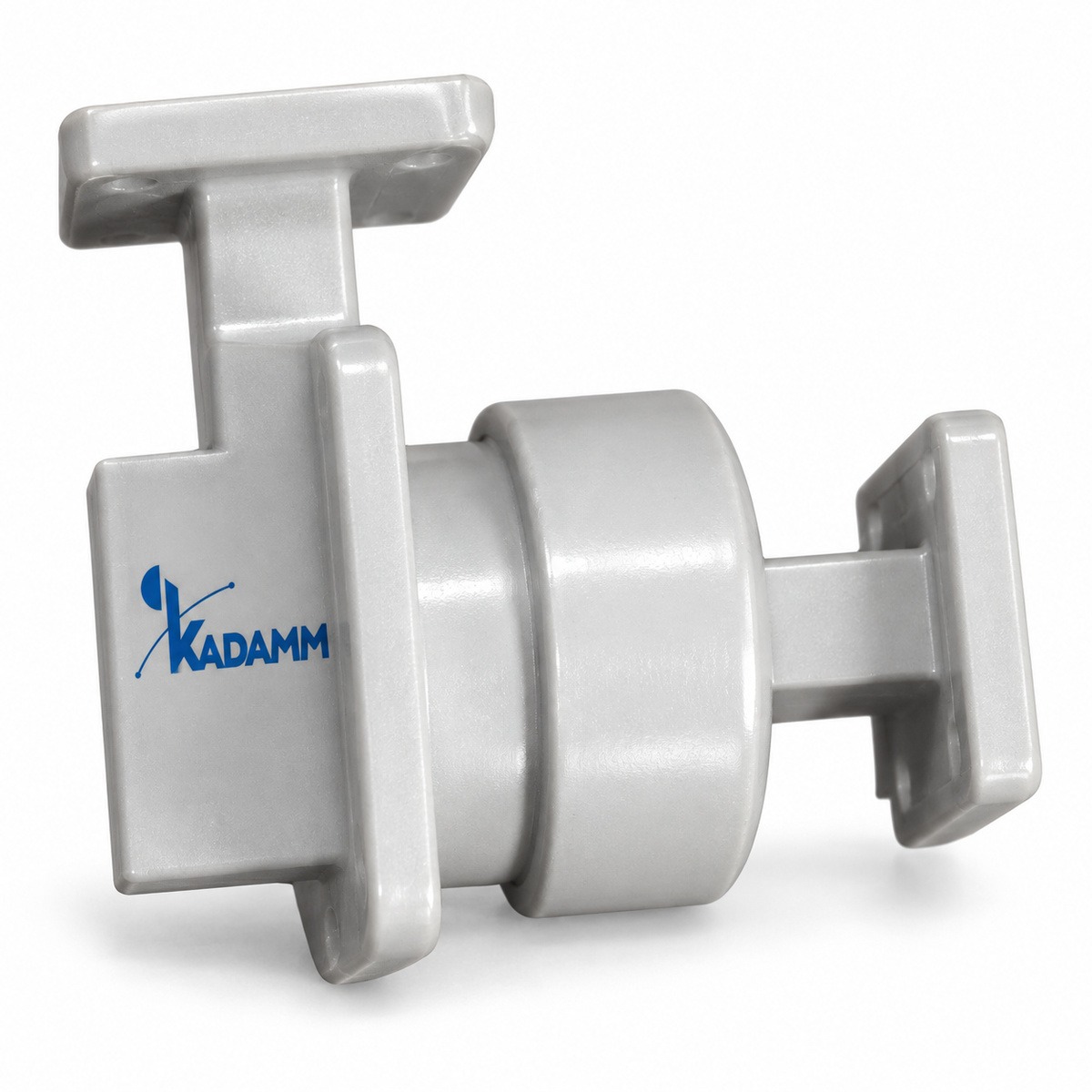

Вращающиеся сочленения серии ВСЧ-1-L передают сигнал между неподвижной и вращающейся частями. В серии ВСЧ-1-L — 15 моделей, общий диапазон 2,6 – 59,6 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВСЧ-1-L: вносимые потери от 0,25 до 0,8 дБ; КСВН от 1,2 до 1,35; мощность от 30 до 600 Вт. Модели внутри серии ВСЧ-1-L отличаются параметрами: частоты, мощность, потери, КСВН, волновод, фланец. Общее для всех моделей ВСЧ-1-L: рабочая полоса — ≤15%.
Где применяют KADAMM ВСЧ-1-L: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВСЧ-1-L.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Рабочая полоса | ≤15% |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Волновод | Фланец | Материал | Имп. мощн., кВт |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВСЧ-1-WR112-Г | 6,57-9,99 | 400 | 0,3 | 1,2 | WR112 | FBP | медь | 150 |
| KADAMM ВСЧ-1-WR137-Г | 5,38-8,17 | 500 | 0,25 | 1,2 | WR137 | FDP | алюминий | 150 |
| KADAMM ВСЧ-1-WR159-Г | 4,64-7,05 | 500 | 0,25 | 1,2 | WR159 | FDP | алюминий | 150 |
| KADAMM ВСЧ-1-WR187-Г | 3,94-5,99 | 600 | 0,25 | 1,2 | WR187 | FDP | алюминий | 600 |
| KADAMM ВСЧ-1-WR19-Г | 39,2-59,6 | 30 | 0,8 | 1,35 | WR19 | FBP | медь | 0,3 |
| KADAMM ВСЧ-1-WR22-Г | 32,9-50,1 | 30 | 0,5 | 1,35 | WR22 | FBP | медь | 0,3 |
| KADAMM ВСЧ-1-WR229-Г | 3,22-4,90 | 600 | 0,25 | 1,2 | WR229 | FDP | алюминий | 600 |
| KADAMM ВСЧ-1-WR28-Г | 26,5-40,0 | 30 | 0,5 | 1,25 | WR28 | FBP | медь | 0,3 |
| KADAMM ВСЧ-1-WR284-Г | 2,60-3,95 | 600 | 0,25 | 1,2 | WR284 | FDP | алюминий | 600 |
| KADAMM ВСЧ-1-WR34-Г | 21,7-33,0 | 30 | 0,5 | 1,25 | WR34 | FBP | медь | 0,3 |
| KADAMM ВСЧ-1-WR42-Г | 17,6-26,7 | 50 | 0,5 | 1,25 | WR42 | FBP | медь | 0,5 |
| KADAMM ВСЧ-1-WR51-Г | 14,5-22,0 | 100 | 0,3 | 1,25 | WR51 | FBP | медь | 3 |
| KADAMM ВСЧ-1-WR62-Г | 11,9-18,0 | 100 | 0,3 | 1,2 | WR62 | FBP | медь | 4 |
| KADAMM ВСЧ-1-WR75-Г | 9,84-15,0 | 200 | 0,3 | 1,2 | WR75 | FBP | медь | 10 |
| KADAMM ВСЧ-1-WR90-Г | 8,20-12,5 | 400 | 0,3 | 1,2 | WR90 | FBP | медь | 150 |
Вопросы по серии
Общий диапазон серии ВСЧ-1-L — 2,6 – 59,6 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВСЧ-1-L — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-1-WR112-Г», и количество.
К серии ВСЧ-1-L прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
