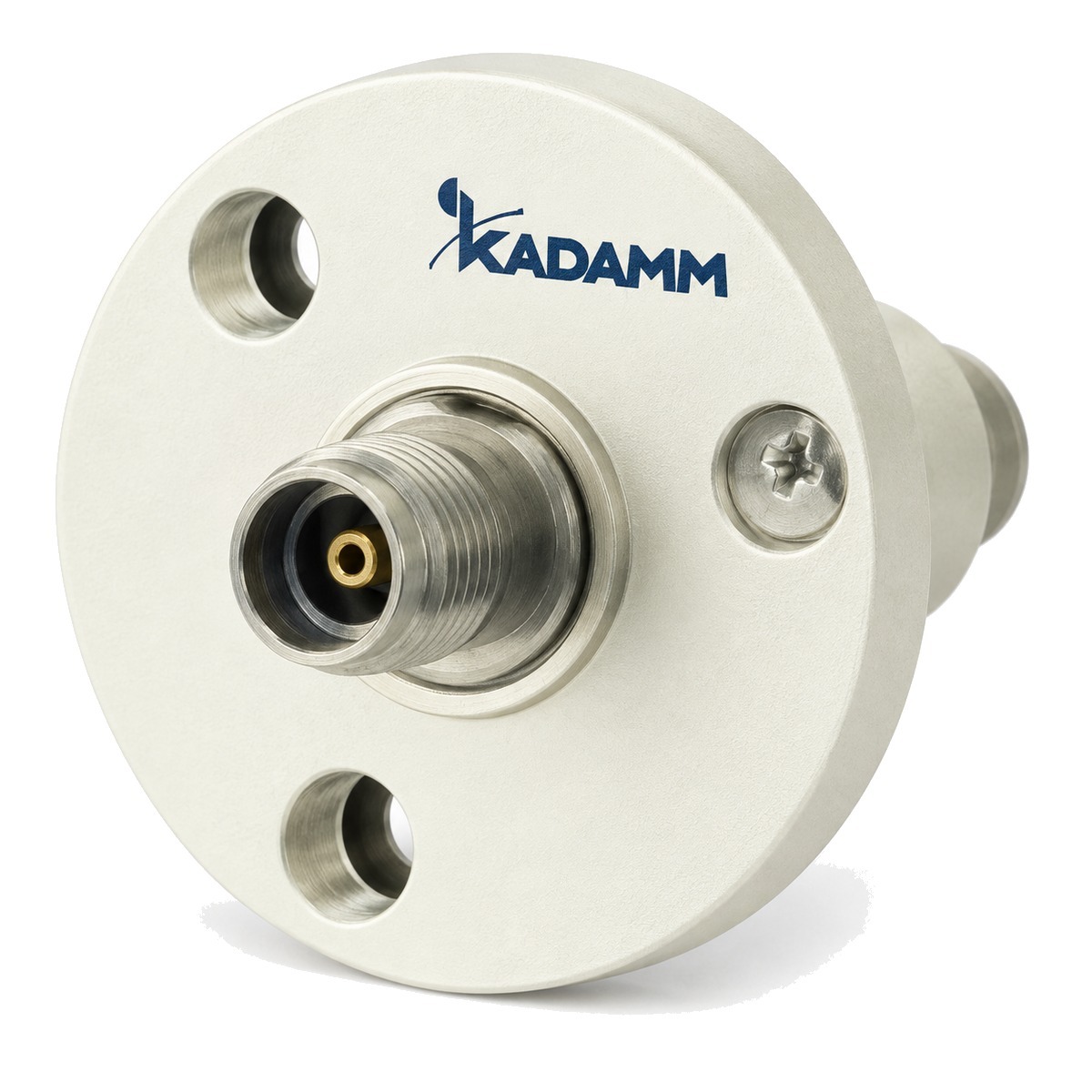

KADAMM · Вращающиеся сочленения
Вращающиеся сочленения KADAMM в серии ВСЧ: 74 модели, до 50 ГГц, соединители SMA.
до 50 ГГц
Диапазон частот
74
Моделей в серии
SMA
Соединитель
О серии
Изделия серии KADAMM ВСЧ передают сигнал между неподвижной и вращающейся частями. В серии ВСЧ — 74 модели, общий диапазон до 50 ГГц, соединители SMA.
Модели внутри серии ВСЧ отличаются параметрами: частоты, соединители, число каналов, наружный диаметр, силовые цепи 10 А, сигнальные цепи 2 А.
Типовые задачи для серии ВСЧ: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВСЧ.
На что смотреть при подборе
Диапазон до 50 ГГцПолосу каждой модели ВСЧ смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.
ЧастотыРабочая полоса модели ВСЧ должна перекрывать все частоты тракта с запасом по краям.
СоединителиСоединитель модели ВСЧ подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.
Наружный диаметрГабариты модели ВСЧ проверьте по месту установки заранее.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Число каналов | Наружный диаметр, мм | Силовые цепи 10 А | Сигнальные цепи 2 А |
|---|---|---|---|---|---|---|
| KADAMM ВСЧ-1-14500-46 | 13,75–14,5 | - | 1 | 46 | 0 | 0 |
| KADAMM ВСЧ-1-18000-12 | 0–18 | SMA (р) | 1 | 12,7 | 0 | 0 |
| KADAMM ВСЧ-1-18000-32-12S | 0–18 | SMA (р) | 1 | 32,8 | 0 | 12 |
| KADAMM ВСЧ-1-18000-32-24S | 0–18 | SMA (р) | 1 | 32,8 | 0 | 24 |
| KADAMM ВСЧ-1-18000-56-0610 | 0–18 | SMA (р) | 1 | 56 | 6 | 0 |
| KADAMM ВСЧ-1-18000-56-0610-06S | 0–18 | SMA (р) | 1 | 56 | 6 | 6 |
| KADAMM ВСЧ-1-18000-56-0610-12S | 0–18 | SMA (р) | 1 | 56 | 6 | 12 |
| KADAMM ВСЧ-1-18000-56-0610-18S | 0–18 | SMA (р) | 1 | 56 | 6 | 18 |
| KADAMM ВСЧ-1-18000-56-06S | 0–18 | SMA (р) | 1 | 56 | 0 | 6 |
| KADAMM ВСЧ-1-18000-56-1210 | 0–18 | SMA (р) | 1 | 56 | 12 | 0 |
| KADAMM ВСЧ-1-18000-56-1210-12S | 0–18 | SMA (р) | 1 | 56 | 12 | 12 |
| KADAMM ВСЧ-1-18000-56-12S | 0–18 | SMA (р) | 1 | 56 | 0 | 12 |
| KADAMM ВСЧ-1-18000-56-1810 | 0–18 | SMA (р) | 1 | 56 | 18 | 0 |
| KADAMM ВСЧ-1-18000-56-18S | 0–18 | SMA (р) | 1 | 56 | 0 | 18 |
| KADAMM ВСЧ-1-18000-56-2410 | 0–18 | SMA (р) | 1 | 56 | 24 | 0 |
| KADAMM ВСЧ-1-18000-56-24S | 0–18 | SMA (р) | 1 | 56 | 0 | 24 |
| KADAMM ВСЧ-1-18000-56-365 | 0–18 | SMA (р) | 1 | 56 | 0 | 0 |
| KADAMM ВСЧ-1-18000-56-48S | 0–18 | SMA (р) | 1 | 56 | 0 | 48 |
| KADAMM ВСЧ-1-18000-86-0610 | 0–18 | SMA (р) | 1 | 86 | 6 | 0 |
| KADAMM ВСЧ-1-18000-86-0610-06S | 0–18 | SMA (р) | 1 | 86 | 6 | 6 |
| KADAMM ВСЧ-1-18000-86-0610-12S | 0–18 | SMA (р) | 1 | 86 | 6 | 12 |
| KADAMM ВСЧ-1-18000-86-0610-18S | 0–18 | SMA (р) | 1 | 86 | 6 | 18 |
| KADAMM ВСЧ-1-18000-86-0610-30S | 0–18 | SMA (р) | 1 | 86 | 6 | 30 |
| KADAMM ВСЧ-1-18000-86-0610-42S | 0–18 | SMA (р) | 1 | 86 | 6 | 42 |
| KADAMM ВСЧ-1-18000-86-06S | 0–18 | SMA (р) | 1 | 86 | 0 | 6 |
| KADAMM ВСЧ-1-18000-86-120S | 0–18 | SMA (р) | 1 | 86 | 0 | 120 |
| KADAMM ВСЧ-1-18000-86-1210 | 0–18 | SMA (р) | 1 | 86 | 12 | 0 |
| KADAMM ВСЧ-1-18000-86-1210-12S | 0–18 | SMA (р) | 1 | 86 | 12 | 12 |
| KADAMM ВСЧ-1-18000-86-1210-24S | 0–18 | SMA (р) | 1 | 86 | 12 | 24 |
| KADAMM ВСЧ-1-18000-86-1210-36S | 0–18 | SMA (р) | 1 | 86 | 12 | 36 |
| KADAMM ВСЧ-1-18000-86-12S | 0–18 | SMA (р) | 1 | 86 | 0 | 12 |
| KADAMM ВСЧ-1-18000-86-1810 | 0–18 | SMA (р) | 1 | 86 | 18 | 0 |
| KADAMM ВСЧ-1-18000-86-18S | 0–18 | SMA (р) | 1 | 86 | 0 | 18 |
| KADAMM ВСЧ-1-18000-86-2410 | 0–18 | SMA (р) | 1 | 86 | 24 | 0 |
| KADAMM ВСЧ-1-18000-86-2410-24S | 0–18 | SMA (р) | 1 | 86 | 24 | 24 |
| KADAMM ВСЧ-1-18000-86-2410-36S | 0–18 | SMA (р) | 1 | 86 | 24 | 36 |
| KADAMM ВСЧ-1-18000-86-2410-48S | 0–18 | SMA (р) | 1 | 86 | 24 | 48 |
| KADAMM ВСЧ-1-18000-86-24S | 0–18 | SMA (р) | 1 | 86 | 0 | 24 |
| KADAMM ВСЧ-1-18000-86-3610 | 0–18 | SMA (р) | 1 | 86 | 36 | 0 |
| KADAMM ВСЧ-1-18000-86-36S | 0–18 | SMA (р) | 1 | 86 | 0 | 36 |
| KADAMM ВСЧ-1-18000-86-4810 | 0–18 | SMA (р) | 1 | 86 | 48 | 0 |
| KADAMM ВСЧ-1-18000-86-48S | 0–18 | SMA (р) | 1 | 86 | 0 | 48 |
| KADAMM ВСЧ-1-18000-86-6010 | 0–18 | SMA (р) | 1 | 86 | 60 | 0 |
| KADAMM ВСЧ-1-18000-86-60S | 0–18 | SMA (р) | 1 | 86 | 0 | 60 |
| KADAMM ВСЧ-1-18000-86-7210 | 0–18 | SMA (р) | 1 | 86 | 72 | 0 |
| KADAMM ВСЧ-1-18000-86-72S | 0–18 | SMA (р) | 1 | 86 | 0 | 72 |
| KADAMM ВСЧ-1-18000-86-96S | 0–18 | SMA (р) | 1 | 86 | 0 | 96 |
| KADAMM ВСЧ-1-3000-07 | 0–3 | RG405 (SMA, MCX, MMCX) | 1 | 7 | 0 | 0 |
| KADAMM ВСЧ-1-3000-22-06S | 0–3 | RG405 (SMA, MCX, MMCX) | 1 | 22 | 0 | 6 |
| KADAMM ВСЧ-1-3000-22-12S | 0–3 | RG405 (SMA, MCX, MMCX) | 1 | 22 | 0 | 12 |
| KADAMM ВСЧ-1-3000-32-18S | 0–3 | RG405 (SMA, MCX, MMCX) | 1 | 32,8 | 0 | 18 |
| KADAMM ВСЧ-1-3000-32-24S | 0–3 | RG405 (SMA, MCX, MMCX) | 1 | 32,8 | 0 | 24 |
| KADAMM ВСЧ-1-40000-12 | 0–40 | 2,92 мм (р) | 1 | 12,5 | 0 | 0 |
| KADAMM ВСЧ-1-50000-12 | 0–50 | 2,4 мм (р) | 1 | 12,7 | 0 | 0 |
| KADAMM ВСЧ-1-50000-56-0610 | 0–50 | 2,4 мм (р) | 1 | 56 | 6 | 0 |
| KADAMM ВСЧ-1-50000-56-0610-06S | 0–50 | 2,4 мм (р) | 1 | 56 | 6 | 6 |
| KADAMM ВСЧ-1-50000-56-0610-12S | 0–50 | 2,4 мм (р) | 1 | 56 | 6 | 12 |
| KADAMM ВСЧ-1-50000-56-0610-18S | 0–50 | 2,4 мм (р) | 1 | 56 | 6 | 18 |
| KADAMM ВСЧ-1-50000-56-06S | 0–50 | 2,4 мм (р) | 1 | 56 | 0 | 6 |
| KADAMM ВСЧ-1-50000-56-1210 | 0–50 | 2,4 мм (р) | 1 | 56 | 12 | 0 |
| KADAMM ВСЧ-1-50000-56-1210-12S | 0–50 | 2,4 мм (р) | 1 | 56 | 12 | 12 |
| KADAMM ВСЧ-1-50000-56-12S | 0–50 | 2,4 мм (р) | 1 | 56 | 0 | 12 |
| KADAMM ВСЧ-1-50000-56-1810 | 0–50 | 2,4 мм (р) | 1 | 56 | 18 | 0 |
| KADAMM ВСЧ-1-50000-56-18S | 0–50 | 2,4 мм (р) | 1 | 56 | 0 | 18 |
| KADAMM ВСЧ-1-50000-56-2410 | 0–50 | 2,4 мм (р) | 1 | 56 | 24 | 0 |
| KADAMM ВСЧ-1-50000-56-24S | 0–50 | 2,4 мм (р) | 1 | 56 | 0 | 24 |
| KADAMM ВСЧ-1-50000-56-36S | 0–50 | 2,4 мм (р) | 1 | 56 | 0 | 36 |
| KADAMM ВСЧ-1-50000-56-48S | 0–50 | 2,4 мм (р) | 1 | 56 | 0 | 48 |
| KADAMM ВСЧ-2-18000-31 | канал 1: 0–18; канал 2: 0–5 | SMA (р) | 2 | 31,7 | 0 | 0 |
| KADAMM ВСЧ-2-18000-64-0610 | канал 1: 0–18; канал 2: 0–4,5 | SMA (р) | 2 | 64 | 6 | 0 |
| KADAMM ВСЧ-2-18000-64-06S | канал 1: 0–18; канал 2: 0–4,5 | SMA (р) | 2 | 64 | 0 | 6 |
| KADAMM ВСЧ-2-18000-64-12S | канал 1: 0–18; канал 2: 0–4,5 | SMA (р) | 2 | 64 | 0 | 12 |
| KADAMM ВСЧ-2-18000-64-18S | канал 1: 0–18; канал 2: 0–4,5 | SMA (р) | 2 | 64 | 0 | 18 |
| KADAMM ВСЧ-2-18000-64-24S | канал 1: 0–18; канал 2: 0–4,5 | SMA (р) | 2 | 64 | 0 | 24 |
Вопросы по серии
В каком диапазоне работает серия KADAMM ВСЧ?
Общий диапазон серии ВСЧ — до 50 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM ВСЧ?
В серии ВСЧ — SMA. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM ВСЧ?
Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-1-14500-46», и количество.
Какие документы есть на серию KADAMM ВСЧ?
К серии ВСЧ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
Подбор исполнения KADAMM ВСЧ под ваш тракт
