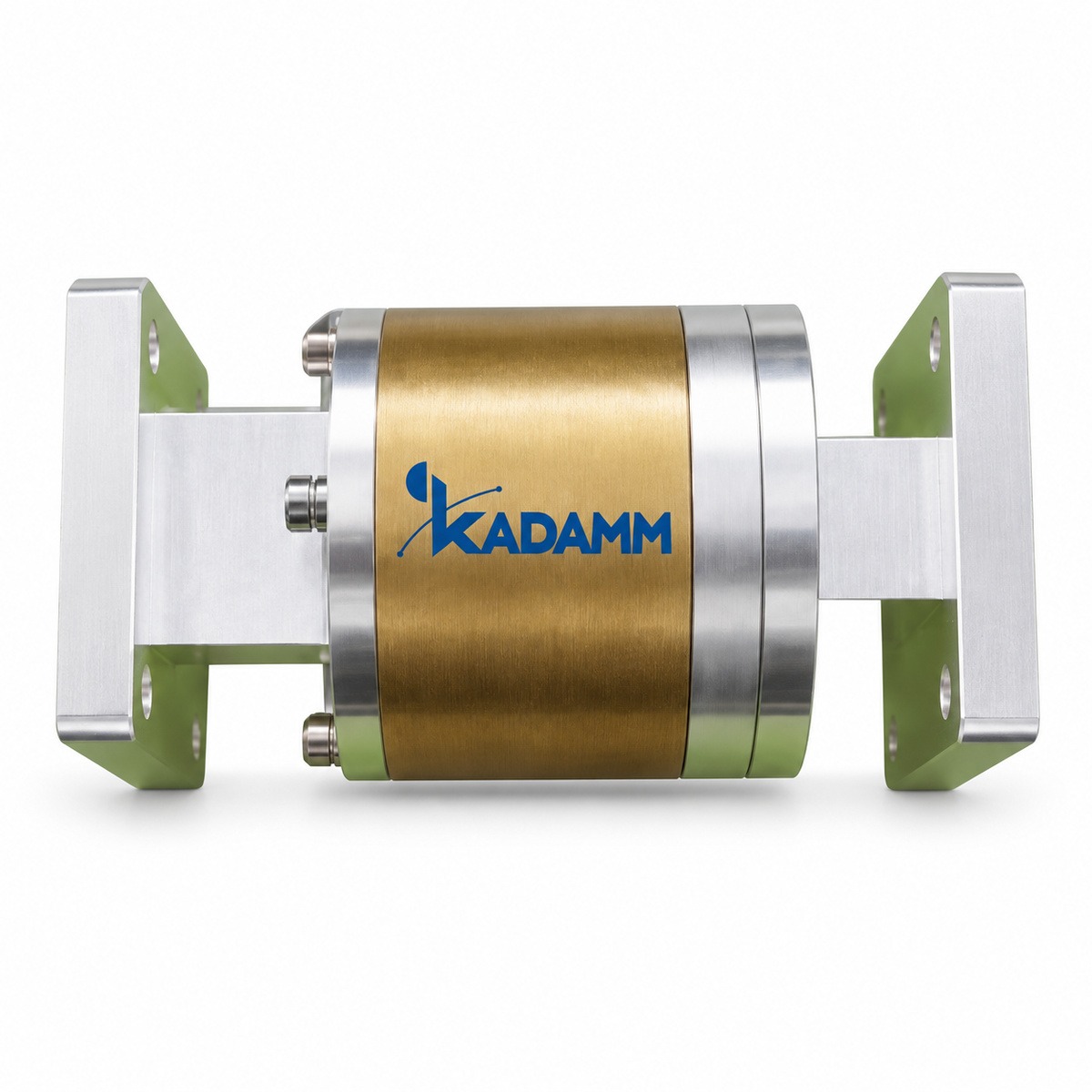

Вращающиеся переходы (сочленения) волноводные прямые (I) KADAMM ВСЧ-1-I

2,6 – 59,6 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM ВСЧ-1-I передают сигнал между неподвижной и вращающейся частями. В серии ВСЧ-1-I — 15 моделей, общий диапазон 2,6 – 59,6 ГГц, соединители по таблице исполнений.

По моделям KADAMM ВСЧ-1-I: вносимые потери от 0,25 до 0,8 дБ; КСВН от 1,2 до 1,35; мощность от 30 до 600 Вт. Исполнения ВСЧ-1-I различаются по параметрам: частоты, мощность, потери, КСВН, волновод, фланец. Общее для всех моделей ВСЧ-1-I: рабочая полоса — ≤15%.

Где применяют KADAMM ВСЧ-1-I: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВСЧ-1-I.

На что смотреть при подборе

Диапазон 2,6 – 59,6 ГГцВесь диапазон серии ВСЧ-1-I закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель ВСЧ-1-I, сверьте её полосу с крайними частотами вашей системы.

МощностьДопустимая мощность модели ВСЧ-1-I должна превышать мощность в тракте с запасом.

ПотериВносимые потери модели ВСЧ-1-I прибавьте к потерям кабеля при расчёте уровня сигнала.

КСВНЧем ниже КСВН модели ВСЧ-1-I, тем меньше отражений и неравномерность в тракте.

ВолноводСечение волновода у модели ВСЧ-1-I выбирают по рабочему диапазону: у каждого сечения свой диапазон.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Рабочая полоса	≤15%

Исполнения серии

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	КСВН	Волновод	Фланец	Материал	Имп. мощн., кВт
KADAMM ВСЧ-1-WR112-П	6,57-9,99	400	0,3	1,2	WR112	FBP	медь	150
KADAMM ВСЧ-1-WR137-П	5,38-8,17	500	0,25	1,2	WR137	FDP	алюминий	150
KADAMM ВСЧ-1-WR159-П	4,64-7,05	500	0,25	1,2	WR159	FDP	алюминий	150
KADAMM ВСЧ-1-WR187-П	3,94-5,99	600	0,25	1,2	WR187	FDP	алюминий	600
KADAMM ВСЧ-1-WR19-П	39,2-59,6	30	0,8	1,35	WR19	FBP	медь	0,3
KADAMM ВСЧ-1-WR22-П	32,9-50,1	30	0,5	1,35	WR22	FBP	медь	0,3
KADAMM ВСЧ-1-WR229-П	3,22-4,90	600	0,25	1,2	WR229	FDP	алюминий	600
KADAMM ВСЧ-1-WR28-П	26,5-40,0	30	0,5	1,25	WR28	FBP	медь	0,3
KADAMM ВСЧ-1-WR284-П	2,60-3,95	600	0,25	1,2	WR284	FDP	алюминий	600
KADAMM ВСЧ-1-WR34-П	21,7-33,0	30	0,5	1,25	WR34	FBP	медь	0,3
KADAMM ВСЧ-1-WR42-П	17,6-26,7	50	0,5	1,25	WR42	FBP	медь	0,5
KADAMM ВСЧ-1-WR51-П	14,5-22,0	100	0,3	1,2	WR51	FBP	медь	3
KADAMM ВСЧ-1-WR62-П	11,9-18,0	100	0,3	1,2	WR62	FBP	медь	4
KADAMM ВСЧ-1-WR75-П	9,84-15,0	200	0,3	1,2	WR75	FBP	медь	10
KADAMM ВСЧ-1-WR90-П	8,20-12,5	400	0,3	1,2	WR90	FBP	медь	150

Вопросы по серии

В каком диапазоне работает серия KADAMM ВСЧ-1-I?

Общий диапазон серии ВСЧ-1-I — 2,6 – 59,6 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ВСЧ-1-I?

В серии ВСЧ-1-I — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ВСЧ-1-I?

Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-1-WR112-П», и количество.

Какие документы есть на серию KADAMM ВСЧ-1-I?

Техническое описание серии ВСЧ-1-I и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.
