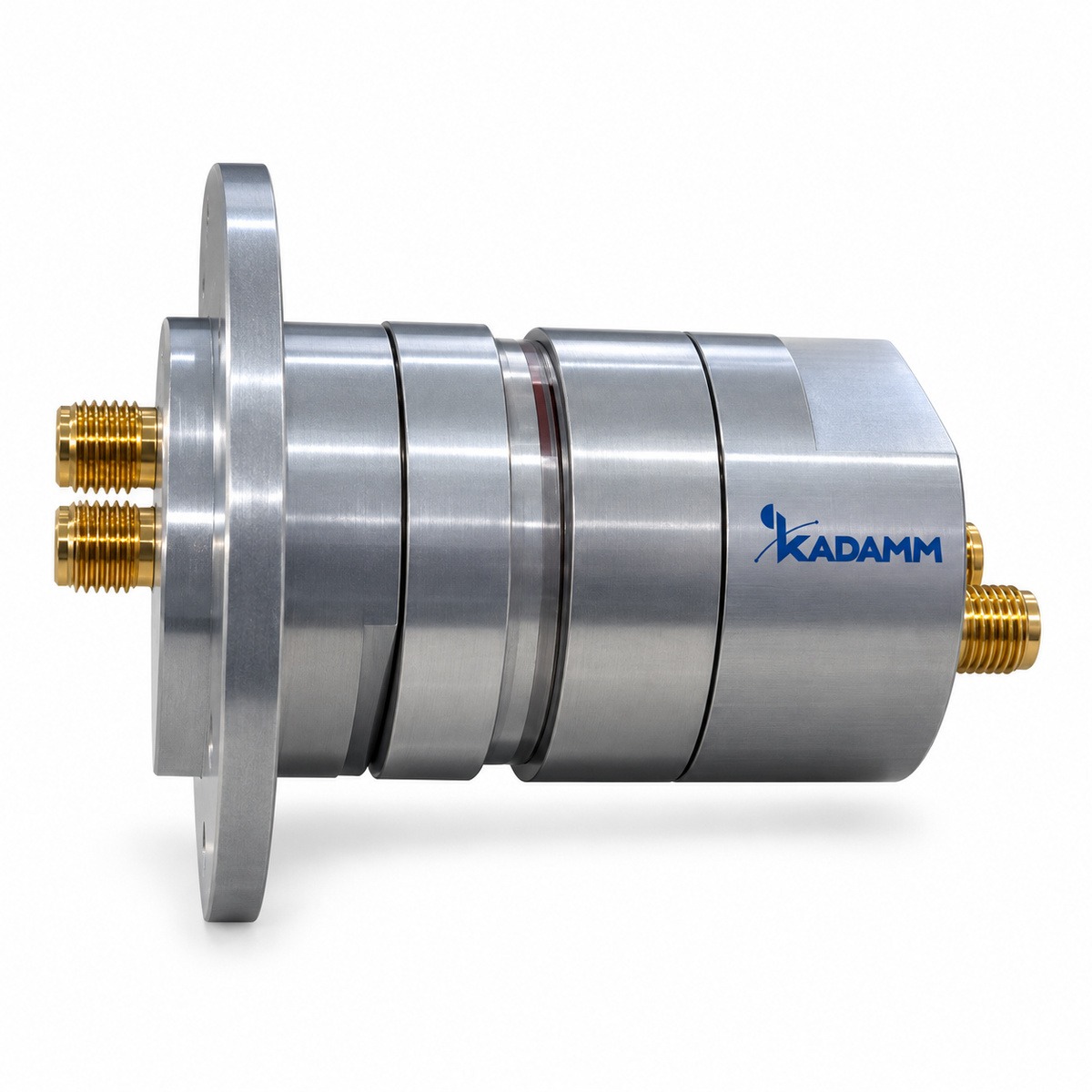

Вращающиеся сочленения KADAMM в серии ВСЧ-2: 2 модели, до 5 ГГц, соединители SMA.
О серии
Изделия серии KADAMM ВСЧ-2 передают сигнал между неподвижной и вращающейся частями. Состав серии ВСЧ-2: 2 модели, общий диапазон до 5 ГГц, соединители SMA.
По моделям KADAMM ВСЧ-2: вносимые потери от 0,3 до 0,5 дБ; КСВН от 1,2 до 1,5; мощность от 10 до 50 Вт. Модели внутри серии ВСЧ-2 отличаются параметрами: частоты, мощность, потери, КСВН, развязка каналов. Общее для всех моделей ВСЧ-2: соединитель — SMA (розетка).
Где применяют KADAMM ВСЧ-2: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВСЧ-2.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Соединитель | SMA (розетка) |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Развязка каналов, дБ |
|---|---|---|---|---|---|
| KADAMM ВСЧ-2-3-SMA(р) | CH1: 0-3 CH2: 0-3 | 10 10 | 0,3 ≤0,3 | 1,25 ≤1,35 | 60 |
| KADAMM ВСЧ-2-5-SMA(р) | CH1: 0-5 CH2: 0-5 | 50 10 | 0,3 ≤0,5 | 1,2 ≤1,5 | 50 |
Вопросы по серии
Общий диапазон серии ВСЧ-2 — до 5 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВСЧ-2 — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-2-3-SMA(р)», и количество.
К серии ВСЧ-2 прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
