Вращающиеся сочленения KADAMM в серии ВСЧ-2-В: 14 моделей, 2,6 – 40 ГГц, соединители по таблице исполнений.
О серии

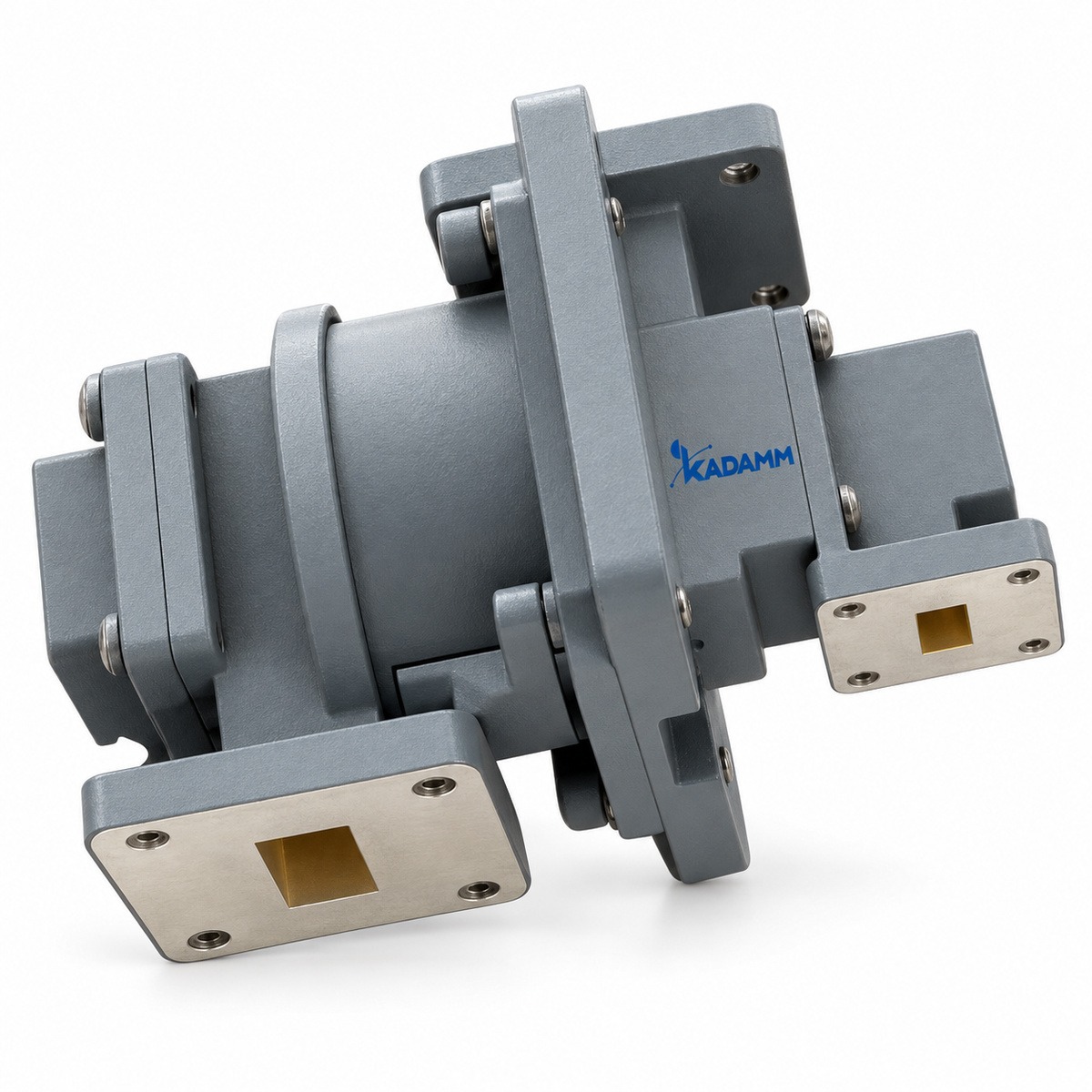

Изделия серии KADAMM ВСЧ-2-В передают сигнал между неподвижной и вращающейся частями. Состав серии ВСЧ-2-В: 14 моделей, общий диапазон 2,6 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВСЧ-2-В: вносимые потери от 0,3 до 2 дБ; КСВН от 1 до 2; мощность от 30 до 600 Вт. Модели внутри серии ВСЧ-2-В отличаются параметрами: частоты, мощность, потери, КСВН, волновод, фланец.
Типовые задачи для серии ВСЧ-2-В: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Нужное исполнение ВСЧ-2-В выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Волновод | Фланец | Материал | Полоса | Имп. мощн., кВт |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВСЧ-2К-Ku/Ka | 13,75-14,5 (канал 1); 29,4-31 (канал 2) | — | 0,3 (канал 1); 0,6 (канал 2) | 1,2 (канал 1); 1,4 (канал 2) | — | — | — | — | — |
| KADAMM ВСЧ-WR112-2К | 6,57-9,99 | 400 | 0,3 | 1,25 | WR112 | FBP | медь | ≤10% | 150 |
| KADAMM ВСЧ-WR137-2К | 5,38-8,17 | 500 | 0,3 | 1,25 | WR137 | FDP | медь | ≤10% | 150 |
| KADAMM ВСЧ-WR159-2К | 4,64-7,05 | 500 | 0,3 | 1,25 | WR159 | FDP | алюминий | ≤10% | 150 |
| KADAMM ВСЧ-WR187-2К | 3,94-5,99 | 600 | 0,3 | 1,25 | WR187 | FDP | алюминий | ≤10% | 600 |
| KADAMM ВСЧ-WR229-2К | 3,22-4,90 | 600 | 0,3 | 1,25 | WR229 | FDP | алюминий | ≤10% | 600 |
| KADAMM ВСЧ-WR28-2К | 26,5-40,0 | 30 | 0,7 | 1,5 | WR28 | FBP | медь | ≤10% | 0,3 |
| KADAMM ВСЧ-WR284-2К | 2,60-3,95 | 600 | 0,3 | 1,25 | WR284 | FDP | алюминий | ≤10% | 600 |
| KADAMM ВСЧ-WR34-2К | 21,7-33,0 | 30 | 0,5 | 1,3 | WR34 | FBP | медь | ≤10% | 0,3 |
| KADAMM ВСЧ-WR42-2К | 17,6-26,7 | 50 | 0,5 | 1,3 | WR42 | FBP | медь | ≤10% | 0,5 |
| KADAMM ВСЧ-WR51-2К | 14,5-22,0 | 100 | 0,4 | 1,3 | WR51 | FBP | медь | ≤10% | 3 |
| KADAMM ВСЧ-WR62-2К | 11,9-18,0 | 100 | 0,3 | 1,25 | WR62 | FBP | медь | ≤10% | 4 |
| KADAMM ВСЧ-WR75-2К | 9,84-15,0 | 100 | 0,3 | 1,25 | WR75 | FBP | медь | ≤10% | 10 |
| KADAMM ВСЧ-WR90-2К | 8,20-12,5 | 400 | 0,3 | 1,25 | WR90 | FBP | медь | ≤10% | 150 |
Вопросы по серии
Общий диапазон серии ВСЧ-2-В — 2,6 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВСЧ-2-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-2К-Ku/Ka», и количество.
К серии ВСЧ-2-В прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
