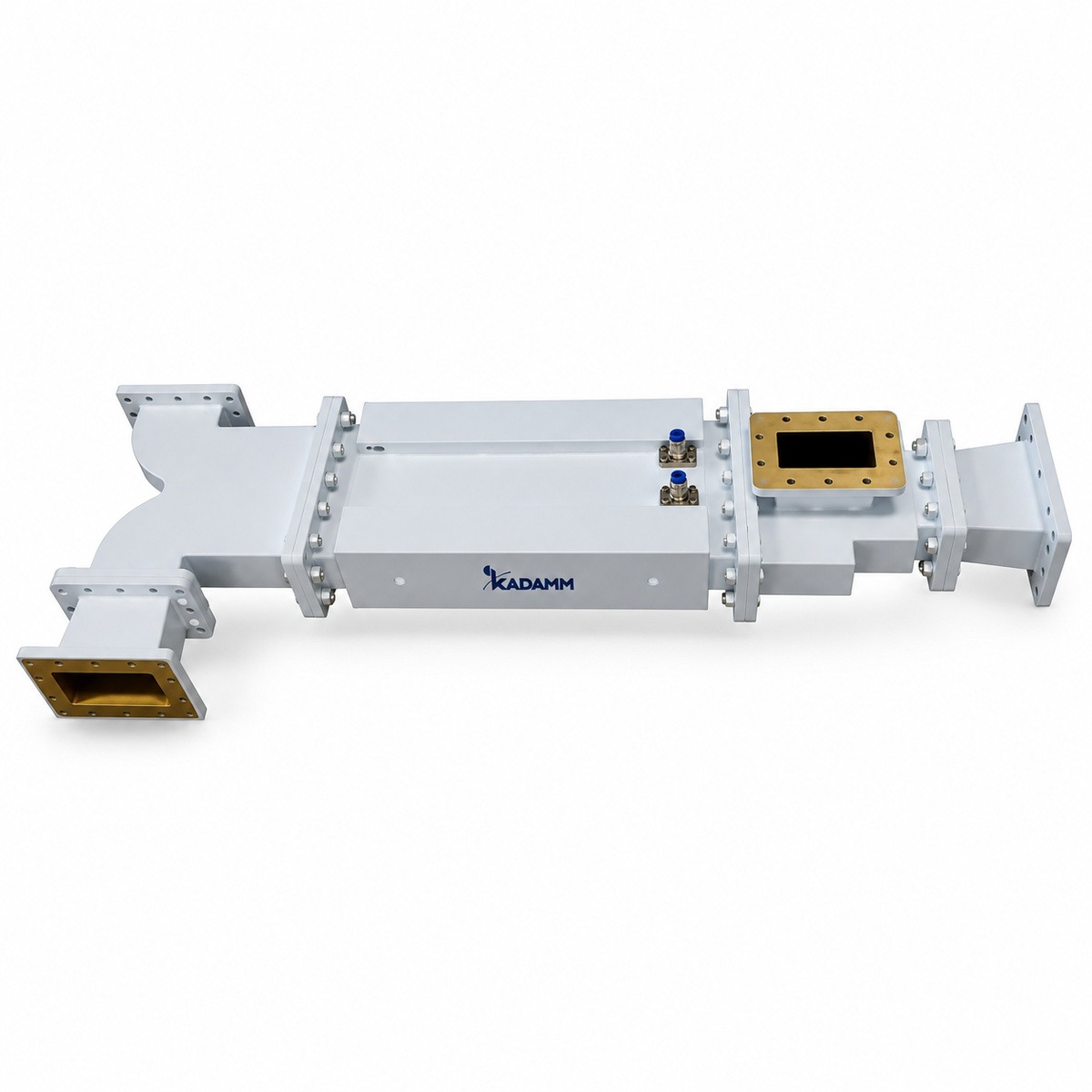

Циркуляторы KADAMM в серии ЦВ-ВМ: 16 моделей, 3,94 – 110 ГГц, соединители по таблице исполнений.
О серии
Циркуляторы серии ЦВ-ВМ передают сигнал по кругу от порта к порту и развязывают приём и передачу. Состав серии ЦВ-ВМ: 16 моделей, общий диапазон 3,94 – 110 ГГц, соединители по таблице исполнений.
По моделям KADAMM ЦВ-ВМ: вносимые потери от 0,3 до 1 дБ; КСВН от 1,2 до 1,5; развязка от 15 до 20 дБ; мощность от 1 до 1000 Вт. Модели внутри серии ЦВ-ВМ отличаются параметрами: частоты, мощность, потери, развязка, КСВН, волновод.
Где применяют KADAMM ЦВ-ВМ: развязка передатчика и приёмника на общей антенне; защита усилителей от отражённой волны; радиолокация. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ЦВ-ВМ.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-WR10-1 | 73,8-110 | ≤1 | 1,0 | 15 | 1,5 | WR10 | FUGP | медь | ≤3% |
| KADAMM ЦВ-WR112-400 | 6,57-9,99 | 400 | 0,3 | 20 | 1,2 | WR112 | FBP | алюминий | ≤10% |
| KADAMM ЦВ-WR12-1 | 60,5-91,9 | ≤1 | 0,8 | 15 | 1,5 | WR12 | FUGP | медь | ≤3% |
| KADAMM ЦВ-WR137-400 | 5,38-8,17 | 400 | 0,3 | 20 | 1,2 | WR137 | FDP | алюминий | ≤10% |
| KADAMM ЦВ-WR15-1 | 49,8-75,8 | ≤1 | 0,6 | 15 | 1,5 | WR15 | FUGP | медь | ≤5% |
| KADAMM ЦВ-WR159-1000 | 4,64-7,05 | 1000 | 0,3 | 20 | 1,2 | WR159 | FDP | алюминий | ≤10% |
| KADAMM ЦВ-WR187-1000 | 3,94-5,99 | 1000 | 0,3 | 20 | 1,2 | WR187 | FDP | алюминий | ≤10% |
| KADAMM ЦВ-WR19-2 | 39,2-59,6 | ≤2 | 0,6 | 15 | 1,5 | WR19 | FUGP | медь | ≤5% |
| KADAMM ЦВ-WR22-3 | 32,9-50,1 | 3 | 0,5 | 20 | 1,25 | WR22 | FUGP | медь | ≤5% |
| KADAMM ЦВ-WR28-50 | 26,5-40 | 50 | 0,3 | 20 | 1,25 | WR28 | FBP | медь | ≤15% |
| KADAMM ЦВ-WR34-80 | 21,7-33,0 | 80 | 0,3 | 20 | 1,25 | WR34 | FBP | медь | ≤15% |
| KADAMM ЦВ-WR42-80 | 17,6-26,7 | 80 | 0,3 | 20 | 1,25 | WR42 | FBP | медь | ≤15% |
| KADAMM ЦВ-WR51-100 | 14,5-22,0 | 100 | 0,3 | 20 | 1,25 | WR51 | FBP | алюминий | ≤15% |
| KADAMM ЦВ-WR62-150 | 11,9-18,0 | 150 | 0,3 | 20 | 1,2 | WR62 | FBP | алюминий | ≤15% |
| KADAMM ЦВ-WR75-100 | 9,84-15,0 | 100 | 0,3 | 20 | 1,2 | WR75 | FBP | алюминий | ≤15% |
| KADAMM ЦВ-WR90-300 | 8,2-12,4 | 300 | 0,3 | 20 | 1,2 | WR90 | FBP | алюминий | ≤15% |
Вопросы по серии
Общий диапазон серии ЦВ-ВМ — 3,94 – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ЦВ-ВМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ЦВ-WR10-1», и количество.
Техническое описание серии ЦВ-ВМ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
