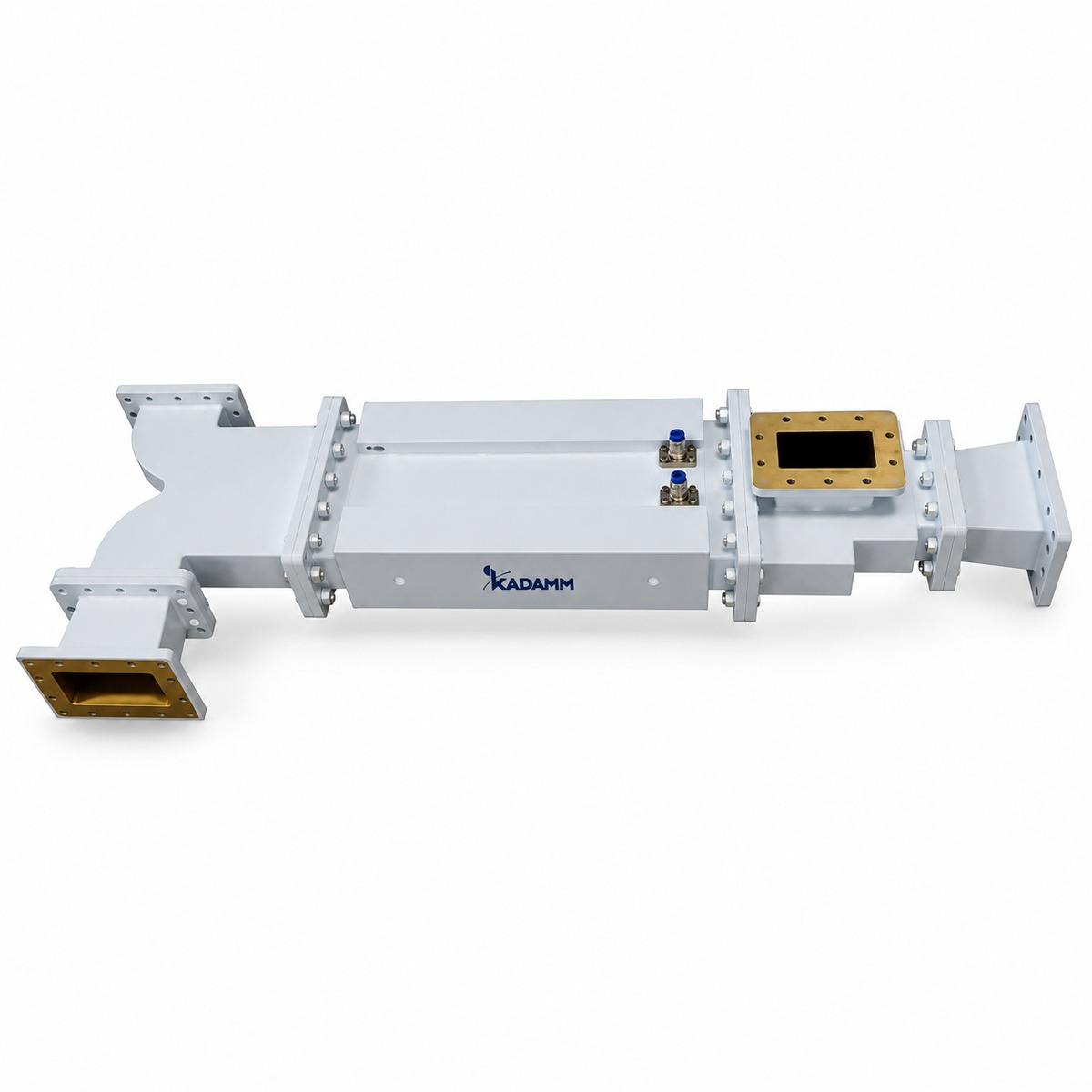

KADAMM ЦВ-ВМ-Ф — серия производства KADAMM (КАДАММ): 15 моделей, 1,13 – 42,5 ГГц, соединители по таблице исполнений.
О серии
Циркуляторы серии ЦВ-ВМ-Ф передают сигнал по кругу от порта к порту и развязывают приём и передачу. Состав серии ЦВ-ВМ-Ф: 15 моделей, общий диапазон 1,13 – 42,5 ГГц, соединители по таблице исполнений.
По моделям KADAMM ЦВ-ВМ-Ф: вносимые потери от 0,4 до 0,5 дБ; КСВН от 1,2 до 1,3; развязка от 18 до 20 дБ; мощность от 1 до 800 Вт. Модели внутри серии ЦВ-ВМ-Ф отличаются параметрами: частоты, мощность, потери, развязка, КСВН, волновод.
Типовые задачи для серии ЦВ-ВМ-Ф: развязка передатчика и приёмника на общей антенне; защита усилителей от отражённой волны; радиолокация. Нужное исполнение ЦВ-ВМ-Ф выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-WR112-5000 | 6,57-9,99 | 5K | 0,4 | 20 | 1,25 | WR112 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR187-8000 | 3,94-5,99 | 8K | 0,4 | 20 | 1,2 | WR187 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR22-200 | 37,5-42,5 | 200 | 0,5 | 18 | 1,3 | WR22 | FUGP | медь | — |
| KADAMM ЦВ-WR229-8000 | 3,22-4,90 | 8K | 0,4 | 20 | 1,2 | WR229 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR28-300 | 26,5-40,0 | 300 | 0,5 | 18 | 1,3 | WR28 | FBP | медь | 10% |
| KADAMM ЦВ-WR284-10000 | 2,60-3,95 | 10K | 0,4 | 20 | 1,2 | WR284 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR34-300 | 21,7-33 | 300 | 0,5 | 18 | 1,3 | WR34 | FBP | медь | 10% |
| KADAMM ЦВ-WR340-15000 | 2,17-3,30 | 15k | 0,4 | 20 | 1,2 | WR340 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR42-300 | 17,6-26,7 | 300 | 0,5 | 18 | 1,3 | WR42 | FBP | медь | 10% |
| KADAMM ЦВ-WR430-15000 | 1,72-2,61 | 15k | 0,4 | 20 | 1,2 | WR430 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR51-800 | 14,5-22,0 | 800 | 0,4 | 20 | 1,25 | WR51 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR62-800 | 11,9-18,0 | 800 | 0,4 | 20 | 1,25 | WR62 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR650-20000 | 1,13-1,73 | 20k | 0,4 | 20 | 1,2 | WR650 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR75-1000 | 9,84-15,0 | 1K | 0,4 | 20 | 1,25 | WR75 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR90-1000 | 8,2-12,5 | 1K | 0,4 | 20 | 1,25 | WR90 | FBP | медь | ≤7% |
Вопросы по серии
Общий диапазон серии ЦВ-ВМ-Ф — 1,13 – 42,5 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ЦВ-ВМ-Ф — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ЦВ-WR112-5000», и количество.
Техническое описание серии ЦВ-ВМ-Ф и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
