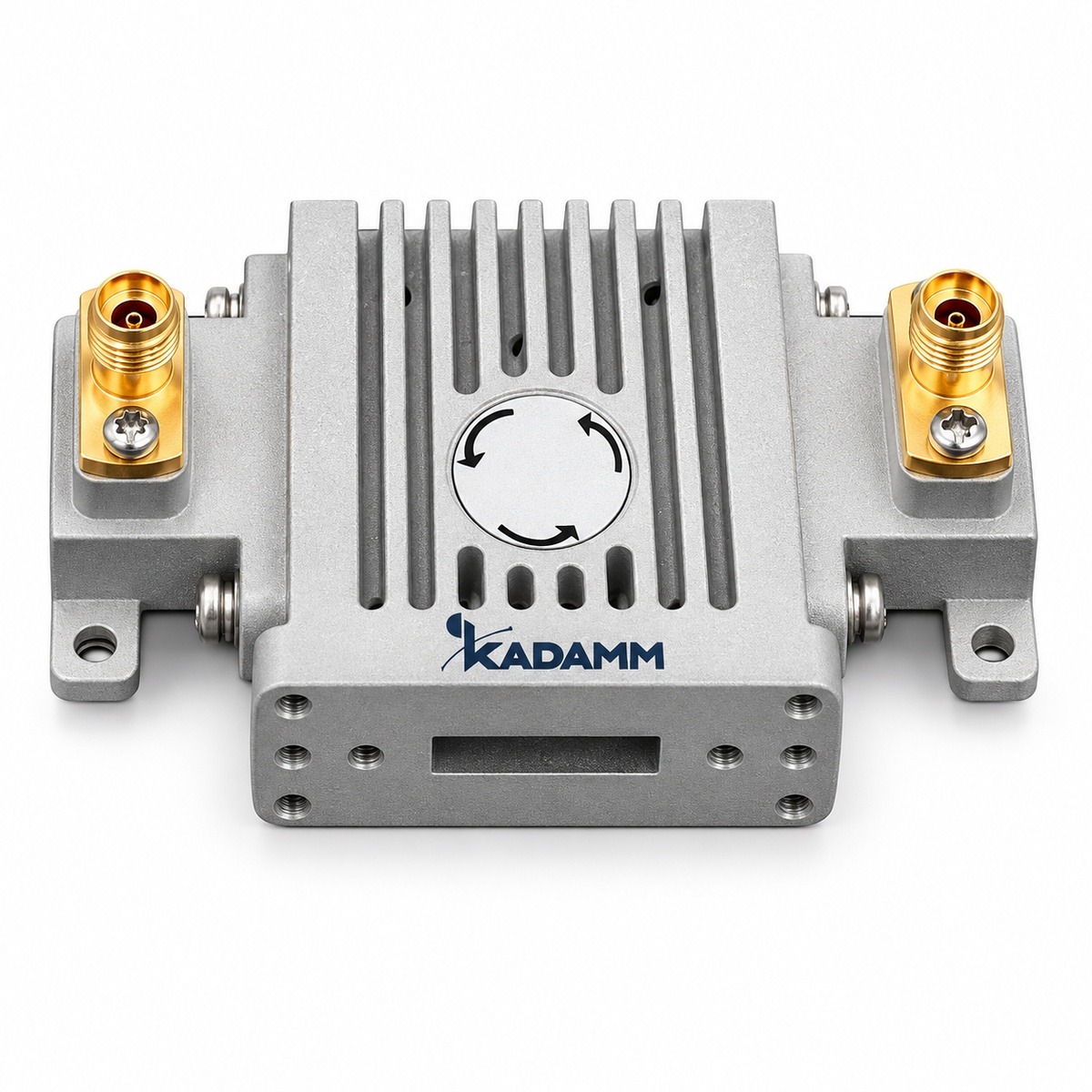

Серия KADAMM ЦВ: 29 моделей, 1,13 – 112 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ЦВ передают сигнал по кругу от порта к порту и развязывают приём и передачу. Состав серии ЦВ: 29 моделей, общий диапазон 1,13 – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM ЦВ: вносимые потери от 0,25 до 1 дБ; КСВН от 1,2 до 1,5; развязка от 15 до 25 дБ. Исполнения ЦВ различаются по параметрам: частоты, потери, развязка, КСВН, волновод, полоса.
Где применяют KADAMM ЦВ: развязка передатчика и приёмника на общей антенне; защита усилителей от отражённой волны; радиолокация. Нужное исполнение ЦВ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Полоса | Фланец | Материал |
|---|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-10000/15000-WR75 | 10-15 | 0,25 | 25 | 1,2 | WR75 | ≤20% | — | — |
| KADAMM ЦВ-18000/26500-WR42 | 18-26,5 | 0,3 | 20 | 1,25 | WR42 | весь диапазон | — | — |
| KADAMM ЦВ-19200/31000-WR34 | 19,2-31 | 0,4 | 18 | 1,3 | WR34 | весь диапазон | — | — |
| KADAMM ЦВ-21700/33000-WR34 | 21,7-33 | 0,3 | 20 | 1,2 | WR34 | ≤15% | — | — |
| KADAMM ЦВ-26000/40000-WR28 | 26-40 | 0,3 | 20 | 1,2 | WR28 | ≤15% | — | — |
| KADAMM ЦВ-5400/8000-WR137 | 5,4-8 | 0,25 | 25 | 1,2 | WR137 | ≤20% | — | — |
| KADAMM ЦВ-8000/12400-WR90 | 8-12,4 | 0,25 | 25 | 1,2 | WR90 | ≤30% | — | — |
| KADAMM ЦВ-WR10 | 73,8-112 | 1,0 | 15 | 1,5 | WR10 | ≤5% | FUGP | медь |
| KADAMM ЦВ-WR112 | 6,57-9,99 | 0,3 | 20 | 1,2 | WR112 | ≤15% | FBP | алюминий |
| KADAMM ЦВ-WR12 | 60,5-91,9 | 0,8 | 15 | 1,5 | WR12 | ≤5% | FUGP | медь |
| KADAMM ЦВ-WR137 | 5,38-8,17 | 0,3 | 20 | 1,2 | WR137 | ≤10% | FDP | алюминий |
| KADAMM ЦВ-WR15 | 49,8-75,8 | 0,6 | 15 | 1,5 | WR15 | ≤5% | FUGP | медь |
| KADAMM ЦВ-WR159 | 4,64-7,05 | 0,3 | 20 | 1,2 | WR159 | ≤10% | FDP | алюминий |
| KADAMM ЦВ-WR187 | 3,94-5,99 | 0,3 | 20 | 1,2 | WR187 | ≤10% | FDP | алюминий |
| KADAMM ЦВ-WR19 | 39,2-59,6 | 0,6 | 15 | 1,5 | WR19 | ≤5% | FUGP | медь |
| KADAMM ЦВ-WR22 | 32,9-50,1 | 0,6 | 17 | 1,35 | WR22 | ≤5% | FUGP | медь |
| KADAMM ЦВ-WR229 | 3,22-4,90 | 0,3 | 20 | 1,2 | WR229 | ≤10% | FDP | алюминий |
| KADAMM ЦВ-WR28 | 26,5-40,0 | 0,4 | 20 | 1,25 | WR28 | ≤15% | FBP | медь |
| KADAMM ЦВ-WR284 | 2,60-3,95 | 0,3 | 20 | 1,2 | WR284 | ≤5% | FDP | алюминий |
| KADAMM ЦВ-WR34 | 21,7-33,0 | 0,3 | 20 | 1,25 | WR34 | ≤15% | FBP | медь |
| KADAMM ЦВ-WR340 | 2,17-3,30 | 0,4 | 20 | 1,2 | WR340 | ≤5% | FDP | алюминий |
| KADAMM ЦВ-WR42 | 17,6-26,7 | 0,3 | 20 | 1,25 | WR42 | ≤15% | FBP | медь |
| KADAMM ЦВ-WR430 | 1,72-2,61 | 0,4 | 20 | 1,2 | WR430 | ≤5% | FDP | алюминий |
| KADAMM ЦВ-WR51 | 14,5-22,0 | 0,3 | 20 | 1,25 | WR51 | ≤15% | FBP | алюминий |
| KADAMM ЦВ-WR510 | 1,45-2,20 | 0,4 | 20 | 1,2 | WR510 | ≤5% | FDP | алюминий |
| KADAMM ЦВ-WR62 | 11,9-18,0 | 0,3 | 20 | 1,2 | WR62 | ≤15% | FBP | алюминий |
| KADAMM ЦВ-WR650 | 1,13-1,73 | 0,4 | 20 | 1,2 | WR650 | ≤5% | FDP | алюминий |
| KADAMM ЦВ-WR75 | 9,84-15,0 | 0,3 | 20 | 1,2 | WR75 | ≤15% | FBP | алюминий |
| KADAMM ЦВ-WR90 | 8,20-12,40 | 0,3 | 20 | 1,2 | WR90 | ≤15% | FBP | алюминий |
Вопросы по серии
Общий диапазон серии ЦВ — 1,13 – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ЦВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ЦВ-10000/15000-WR75», и количество.
К серии ЦВ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
