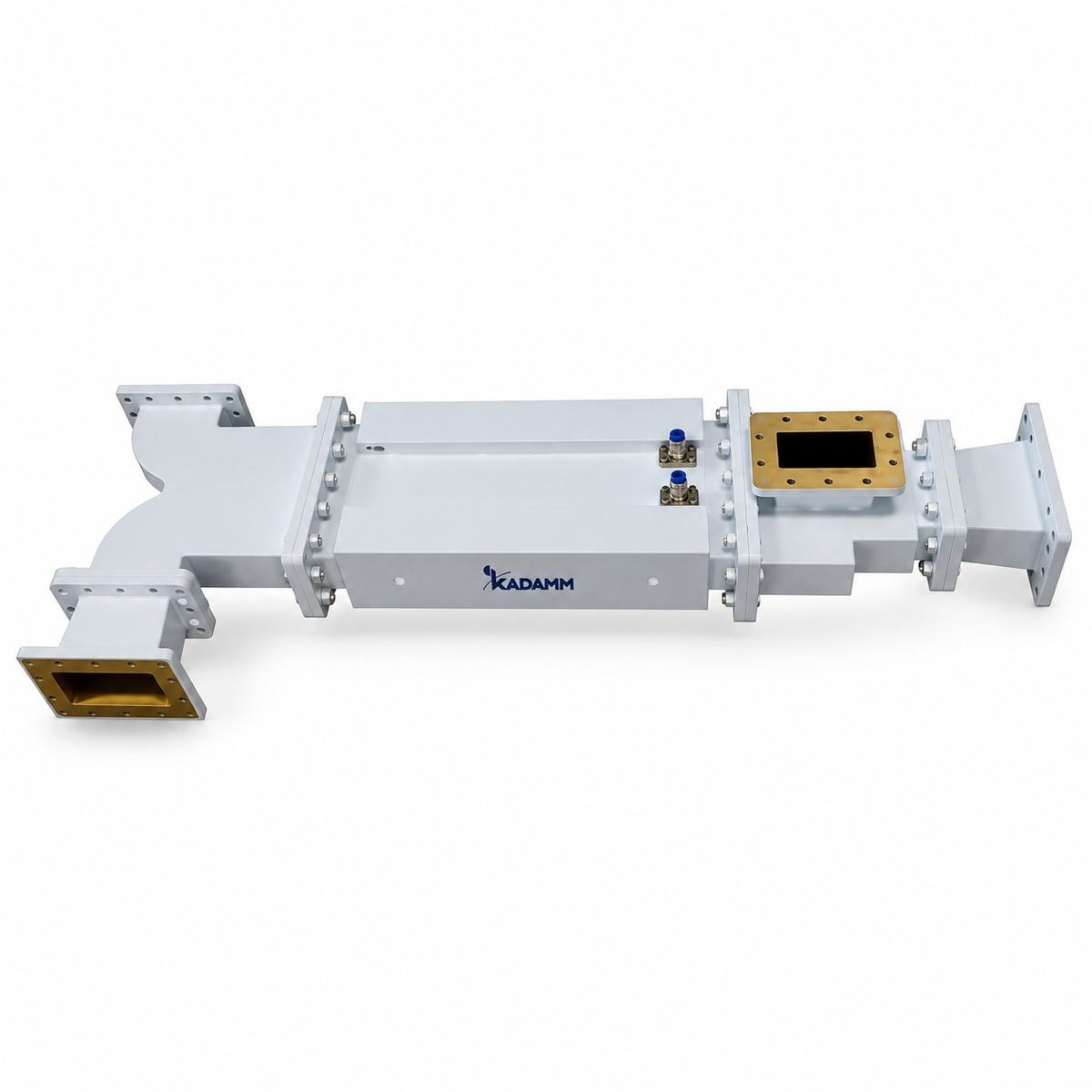

Циркуляторы KADAMM в серии ЦВ-Ш: 16 моделей, 1,13 – 33 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ЦВ-Ш передают сигнал по кругу от порта к порту и развязывают приём и передачу. В серии ЦВ-Ш — 16 моделей, общий диапазон 1,13 – 33 ГГц, соединители по таблице исполнений.
По моделям KADAMM ЦВ-Ш: вносимые потери от 0,3 до 0,5 дБ; КСВН от 1,25 до 1,35; развязка от 18 до 20 дБ. Модели внутри серии ЦВ-Ш отличаются параметрами: частоты, потери, развязка, КСВН, волновод, фланец.
Типовые задачи для серии ЦВ-Ш: развязка передатчика и приёмника на общей антенне; защита усилителей от отражённой волны; радиолокация. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ЦВ-Ш.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-WR112 | 6,57-9,99 | 0,3 | 18 | 1,35 | WR112 | FBP | алюминий |
| KADAMM ЦВ-WR137 | 5,38-8,17 | 0,4 | 18 | 1,35 | WR137 | FDP | алюминий |
| KADAMM ЦВ-WR159 | 4,64-7,05 | 0,4 | 18 | 1,35 | WR159 | FDP | алюминий |
| KADAMM ЦВ-WR187 | 3,94-5,99 | 0,4 | 18 | 1,35 | WR187 | FDP | алюминий |
| KADAMM ЦВ-WR229 | 3,22-4,90 | 0,4 | 18 | 1,35 | WR229 | FDP | алюминий |
| KADAMM ЦВ-WR284 | 2,60-3,95 | 0,4 | 18 | 1,35 | WR284 | FDP | алюминий |
| KADAMM ЦВ-WR34 | 21,7-33,0 | 0,3 | 18 | 1,3 | WR34 | FBP | медь |
| KADAMM ЦВ-WR340 | 2,17-3,30 | 0,4 | 18 | 1,35 | WR340 | FDP | алюминий |
| KADAMM ЦВ-WR42 | 17,6-26,7 | 0,3 | 18 | 1,3 | WR42 | FBP | медь |
| KADAMM ЦВ-WR430 | 1,72-2,61 | 0,5 | 18 | 1,35 | WR430 | FDP | алюминий |
| KADAMM ЦВ-WR51 | 14,5-22,0 | 0,3 | 18 | 1,3 | WR51 | FBP | алюминий |
| KADAMM ЦВ-WR510 | 1,45-2,20 | 0,5 | 18 | 1,35 | WR510 | FDP | алюминий |
| KADAMM ЦВ-WR62 | 11,9-18,0 | 0,3 | 20 | 1,25 | WR62 | FBP | алюминий |
| KADAMM ЦВ-WR650 | 1,13-1,73 | 0,5 | 18 | 1,35 | WR650 | FDP | алюминий |
| KADAMM ЦВ-WR75 | 9,84-15,0 | 0,3 | 20 | 1,25 | WR75 | FBP | алюминий |
| KADAMM ЦВ-WR90 | 8,2-12,5 | 0,3 | 20 | 1,25 | WR90 | FBP | алюминий |
Вопросы по серии
Общий диапазон серии ЦВ-Ш — 1,13 – 33 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ЦВ-Ш — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ЦВ-WR112», и количество.
Техническое описание серии ЦВ-Ш и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
