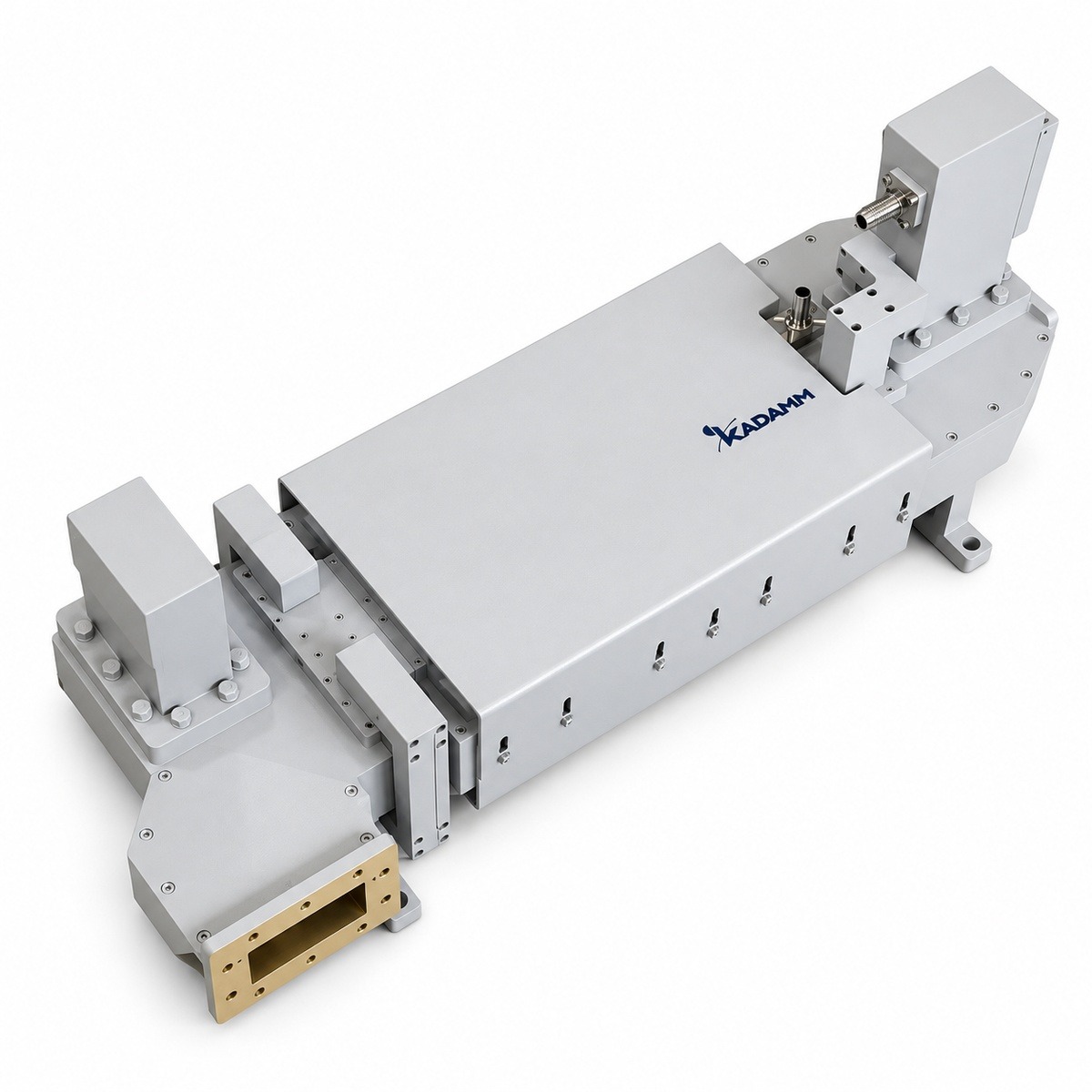

KADAMM ВВН-ВМ — серия производства KADAMM (КАДАММ): 16 моделей, 1,13 – 42,5 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ВВН-ВМ пропускают сигнал в одну сторону и поглощают отражённую волну. В серии ВВН-ВМ — 16 моделей, общий диапазон 1,13 – 42,5 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВВН-ВМ: вносимые потери от 0,4 до 0,5 дБ; КСВН от 1,2 до 1,3; развязка от 18 до 20 дБ; мощность от 1 до 800 Вт. Исполнения ВВН-ВМ различаются по параметрам: частоты, мощность, потери, развязка, КСВН, волновод.
Типовые задачи для серии ВВН-ВМ: защита выходных каскадов усилителей; развязка генераторов от нагрузки; измерительные тракты. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВВН-ВМ.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВВН-WR112-5000 | 6,57-9,99 | 5K | 0,4 | 20 | 1,25 | WR112 | FBP | медь | 7% |
| KADAMM ВВН-WR187-8000 | 3,94-5,99 | 8K | 0,4 | 20 | 1,2 | WR187 | FDP | алюминий | ≤5% |
| KADAMM ВВН-WR22-200 | 37,5-42,5 | 200 | 0,5 | 18 | 1,3 | WR22 | FUGP | медь | — |
| KADAMM ВВН-WR229-8000 | 3,22-4,90 | 8K | 0,4 | 20 | 1,2 | WR229 | FDP | алюминий | ≤5% |
| KADAMM ВВН-WR28-300 | 26,5-40,0 | 300 | 0,5 | 18 | 1,3 | WR28 | FBP | медь | 10% |
| KADAMM ВВН-WR284-10000 | 2,60-3,95 | 10K | 0,4 | 20 | 1,2 | WR284 | FDP | алюминий | ≤5% |
| KADAMM ВВН-WR34-300 | 21,7-33 | 300 | 0,5 | 18 | 1,3 | WR34 | FBP | медь | 10% |
| KADAMM ВВН-WR340-15000 | 2,17-3,30 | 15k | 0,4 | 20 | 1,2 | WR340 | FDP | алюминий | ≤5% |
| KADAMM ВВН-WR42-300 | 17,6-26,7 | 300 | 0,5 | 18 | 1,3 | WR42 | FBP | медь | 10% |
| KADAMM ВВН-WR430-15000 | 1,72-2,61 | 15k | 0,4 | 20 | 1,2 | WR430 | FDP | алюминий | ≤5% |
| KADAMM ВВН-WR51-800 | 14,5-22,0 | 800 | 0,4 | 20 | 1,25 | WR51 | FBP | медь | 7% |
| KADAMM ВВН-WR510-20000 | 1,45-2,20 | 20k | 0,4 | 20 | 1,2 | WR510 | FDP | алюминий | ≤5% |
| KADAMM ВВН-WR62-800 | 11,9-18,0 | 800 | 0,4 | 20 | 1,25 | WR62 | FBP | медь | 7% |
| KADAMM ВВН-WR650-20000 | 1,13-1,73 | 20k | 0,4 | 20 | 1,2 | WR650 | FDP | алюминий | ≤5% |
| KADAMM ВВН-WR75-1000 | 9,84-15,0 | 1K | 0,4 | 20 | 1,25 | WR75 | FBP | медь | 7% |
| KADAMM ВВН-WR90-1000 | 8,2-12,5 | 1K | 0,4 | 20 | 1,25 | WR90 | FBP | медь | 7% |
Вопросы по серии
Общий диапазон серии ВВН-ВМ — 1,13 – 42,5 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВВН-ВМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВВН-WR112-5000», и количество.
Техническое описание серии ВВН-ВМ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
