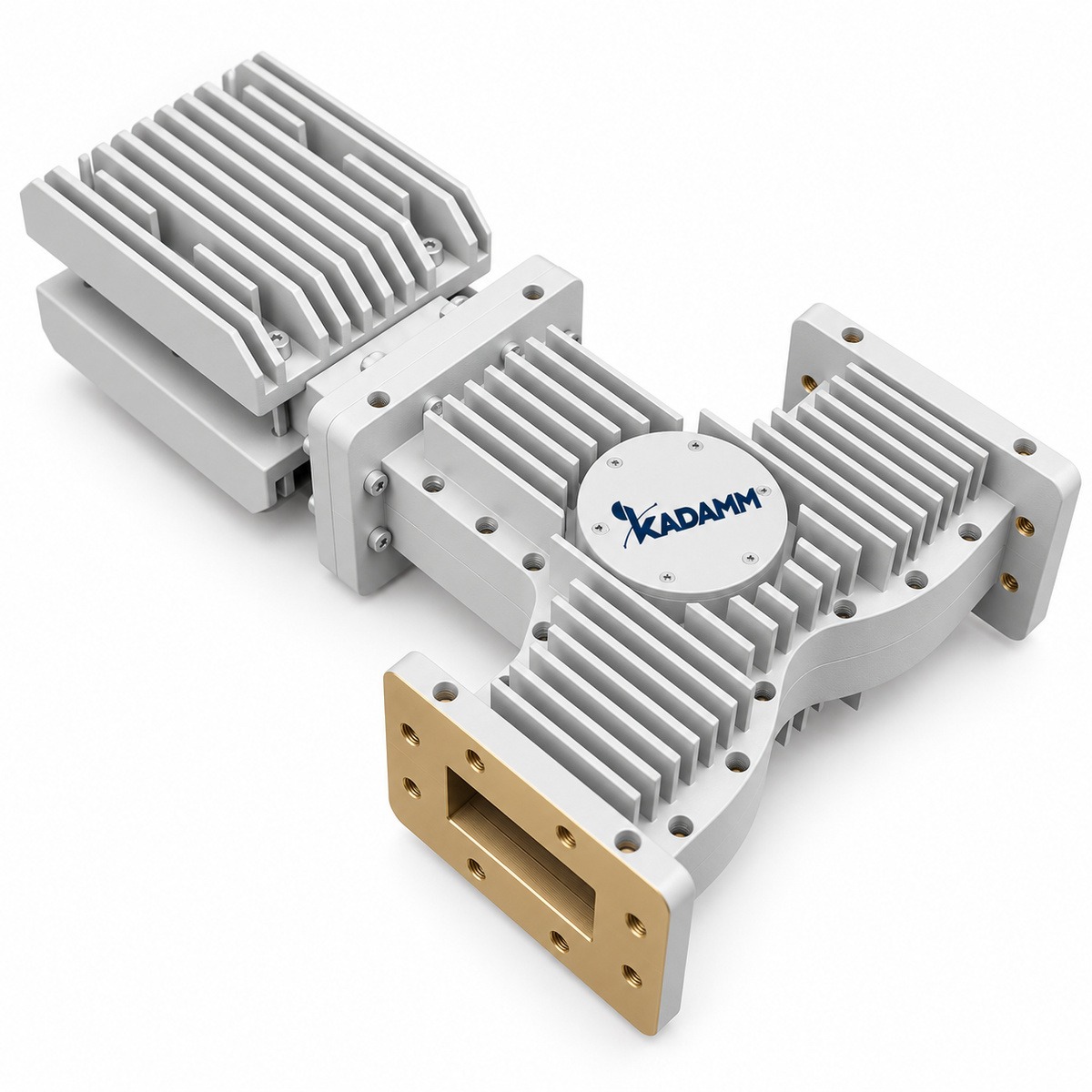

Ферритовые вентили KADAMM в серии ВВН-Ш: 17 моделей, 1,13 – 40 ГГц, соединители по таблице исполнений.
О серии
Ферритовые вентили серии ВВН-Ш пропускают сигнал в одну сторону и поглощают отражённую волну. Состав серии ВВН-Ш: 17 моделей, общий диапазон 1,13 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВВН-Ш: вносимые потери от 0,3 до 0,5 дБ; КСВН от 1,25 до 1,4; развязка от 16 до 20 дБ. Исполнения ВВН-Ш различаются по параметрам: частоты, потери, развязка, КСВН, волновод, фланец.
Где применяют KADAMM ВВН-Ш: защита выходных каскадов усилителей; развязка генераторов от нагрузки; измерительные тракты. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВВН-Ш.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ВВН-WR112 | 6,57-9,99 | 0,3 | 18 | 1,35 | WR112 | FBP | алюминий |
| KADAMM ВВН-WR137 | 5,38-8,17 | 0,4 | 18 | 1,35 | WR137 | FDP | алюминий |
| KADAMM ВВН-WR159 | 4,64-7,05 | 0,4 | 18 | 1,35 | WR159 | FDP | алюминий |
| KADAMM ВВН-WR187 | 3,94-5,99 | 0,4 | 18 | 1,35 | WR187 | FDP | алюминий |
| KADAMM ВВН-WR229 | 3,22-4,90 | 0,4 | 18 | 1,35 | WR229 | FDP | алюминий |
| KADAMM ВВН-WR28 | 26,5-40,0 | 0,4 | 16 | 1,4 | WR28 | FBP | медь |
| KADAMM ВВН-WR284 | 2,60-3,95 | 0,4 | 18 | 1,35 | WR284 | FDP | алюминий |
| KADAMM ВВН-WR34 | 21,7-33,0 | 0,3 | 18 | 1,3 | WR34 | FBP | медь |
| KADAMM ВВН-WR340 | 2,17-3,30 | 0,4 | 18 | 1,35 | WR340 | FDP | алюминий |
| KADAMM ВВН-WR42 | 17,6-26,7 | 0,3 | 18 | 1,3 | WR42 | FBP | медь |
| KADAMM ВВН-WR430 | 1,72-2,61 | 0,5 | 18 | 1,35 | WR430 | FDP | алюминий |
| KADAMM ВВН-WR51 | 14,5-22,0 | 0,3 | 18 | 1,3 | WR51 | FBP | алюминий |
| KADAMM ВВН-WR510 | 1,45-2,20 | 0,5 | 18 | 1,35 | WR510 | FDP | алюминий |
| KADAMM ВВН-WR62 | 11,9-18,0 | 0,3 | 20 | 1,25 | WR62 | FBP | алюминий |
| KADAMM ВВН-WR650 | 1,13-1,73 | 0,5 | 18 | 1,35 | WR650 | FDP | алюминий |
| KADAMM ВВН-WR75 | 9,84-15,0 | 0,3 | 20 | 1,25 | WR75 | FBP | алюминий |
| KADAMM ВВН-WR90 | 8,2-12,5 | 0,3 | 20 | 1,25 | WR90 | FBP | алюминий |
Вопросы по серии
Общий диапазон серии ВВН-Ш — 1,13 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВВН-Ш — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВВН-WR112», и количество.
Техническое описание серии ВВН-Ш и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
