Поляризаторы и поляризационные селекторы KADAMM в серии СП-Ш: 6 моделей, 1,2 – 40 ГГц, соединители по таблице исполнений.
О серии

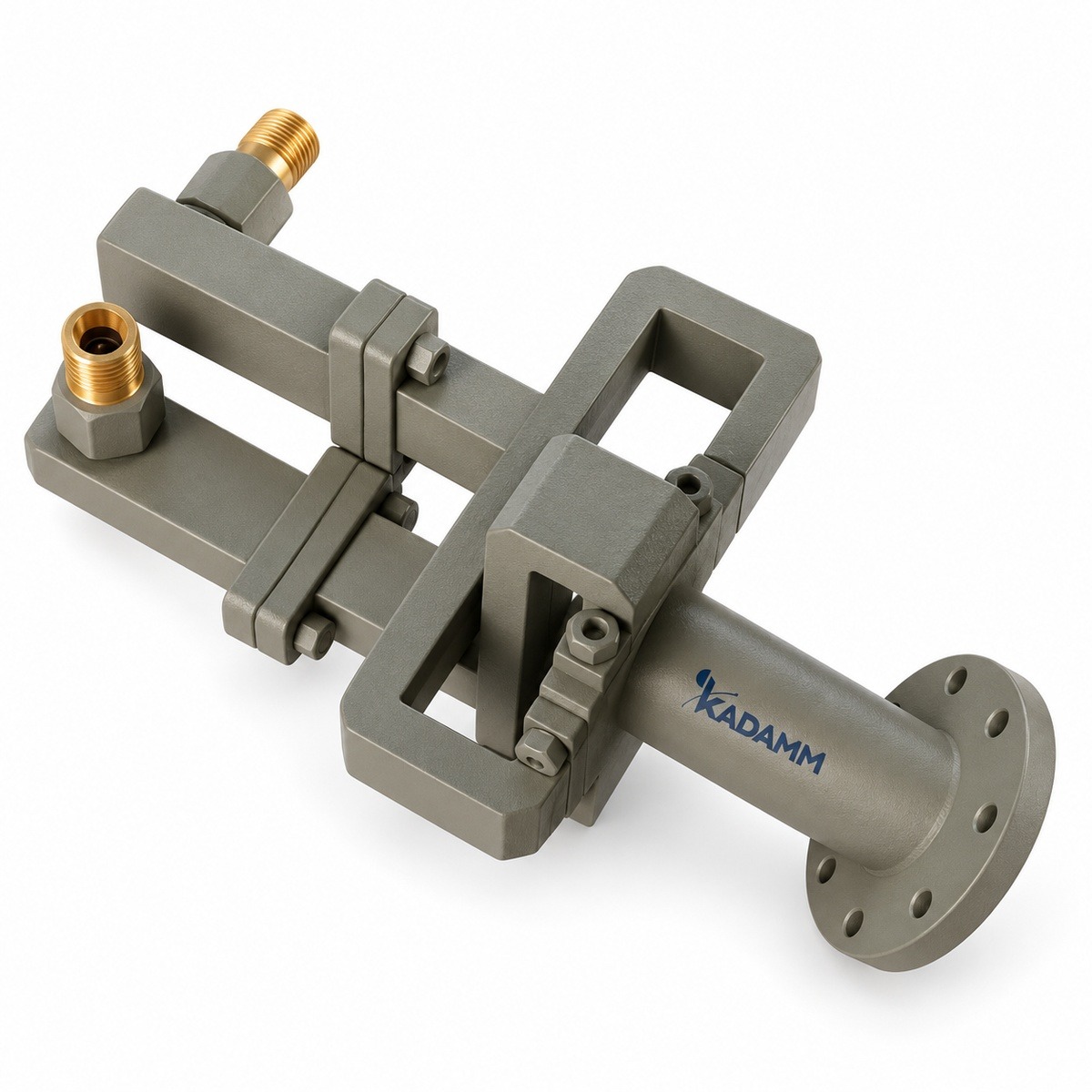

Изделия серии KADAMM СП-Ш разделяют или формируют поляризации в круглом или квадратном волноводе. В серии СП-Ш — 6 моделей, общий диапазон 1,2 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM СП-Ш: КСВН от 1,25 до 1,3; развязка от 30 до 35 дБ. Модели внутри серии СП-Ш отличаются параметрами: частоты, развязка, КСВН, полоса, диаметр волновода.
Где применяют KADAMM СП-Ш: облучатели спутниковых антенн; двухполяризационные РРЛ; измерения поляризации. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СП-Ш.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Развязка, дБ | КСВН | Полоса | Ø волн., мм |
|---|---|---|---|---|---|
| KADAMM СП-Ø11 | 17-31 | 35 | 1,3 | ≤58% | 11,0 |
| KADAMM СП-Ø15,8 | 12-18 | 35 | 1,3 | ≤40% | 15,8 |
| KADAMM СП-Ø178 | 1,2-1,8 | 35 | 1,25 | ≤40 | 178 |
| KADAMM СП-Ø23,825 | 8-12 | 35 | 1,25 | ≤40% | 23,825 |
| KADAMM СП-Ø48 | 4-6 | 35 | 1,25 | ≤40% | 48 |
| KADAMM СП-Ø7,75 | 26,5-40 | 30 | 1,3 | ≤40% | 7,75 |
Вопросы по серии
Общий диапазон серии СП-Ш — 1,2 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СП-Ш — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СП-Ø11», и количество.
К серии СП-Ш прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
