Поляризаторы и поляризационные селекторы KADAMM в серии СП-К: 17 моделей, 3,3 – 110 ГГц, соединители по таблице исполнений.
О серии

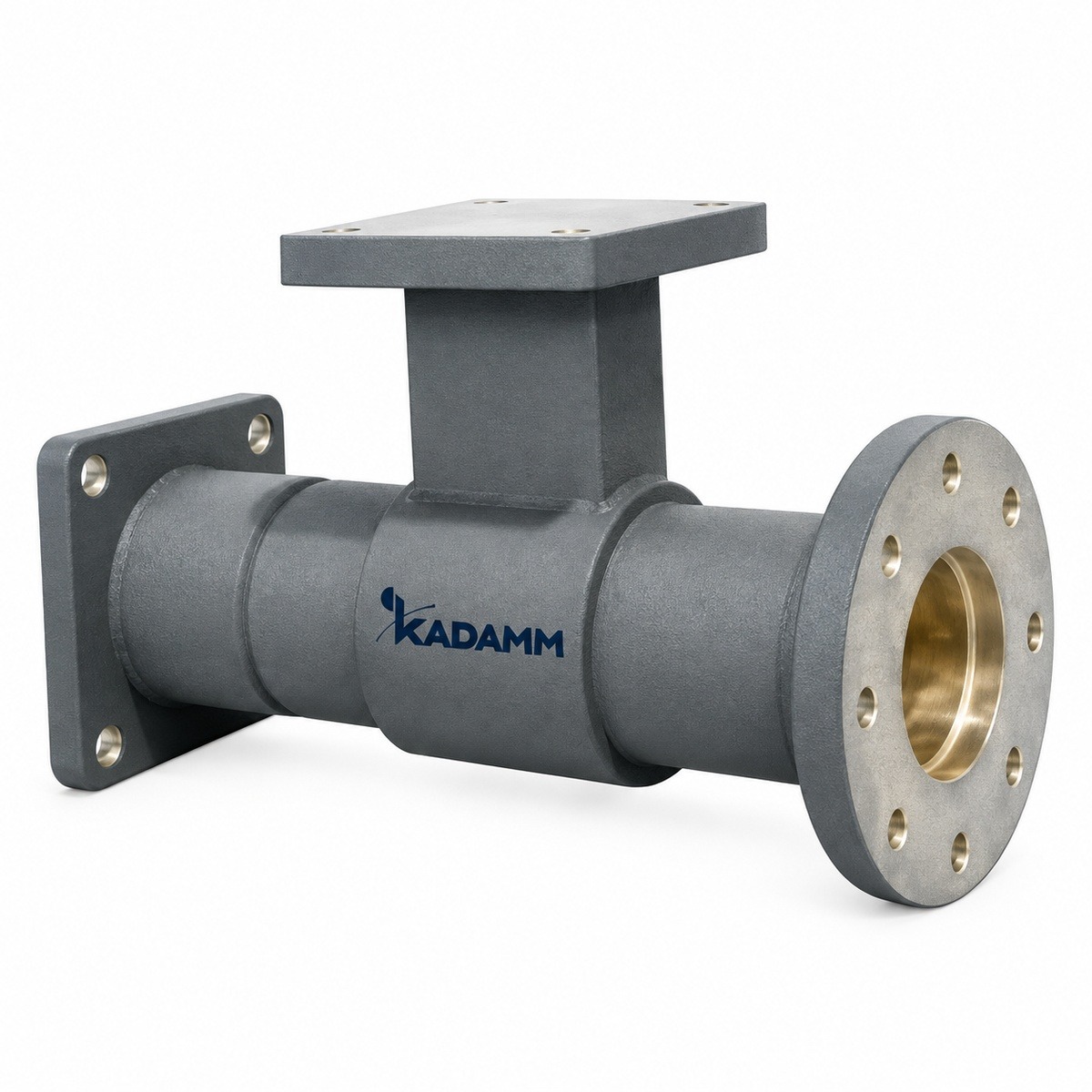

Изделия серии KADAMM СП-К разделяют или формируют поляризации в круглом или квадратном волноводе. Состав серии СП-К: 17 моделей, общий диапазон 3,3 – 110 ГГц, соединители по таблице исполнений.
По моделям KADAMM СП-К: КСВН от 1,3 до 1,5; развязка от 20 до 35 дБ. Модели внутри серии СП-К отличаются параметрами: частоты, развязка, КСВН, волновод, материал, полоса.
Где применяют KADAMM СП-К: облучатели спутниковых антенн; двухполяризационные РРЛ; измерения поляризации. Нужное исполнение СП-К выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Развязка, дБ | КСВН | Волновод | Материал | Полоса | Ø волн., мм |
|---|---|---|---|---|---|---|---|
| KADAMM СП-WR10-2,388 | 85-110 | 20 | 1,5 | WR10 | медь | ≤3% | 2,388 |
| KADAMM СП-WR112-27,788 | 7,0-10,0 | 35 | 1,3 | WR112 | алюминий | ≤8% | 27,788 |
| KADAMM СП-WR12-3,175 | 63-87 | 20 | 1,5 | WR12 | медь | ≤3% | 3,175 |
| KADAMM СП-WR137-32,537 | 5,8-8,4 | 35 | 1,3 | WR137 | алюминий | ≤8% | 32,537 |
| KADAMM СП-WR15-3,581 | 56-75 | 20 | 1,5 | WR15 | медь | ≤3% | 3,581 |
| KADAMM СП-WR159-38,1 | 4,9-7,0 | 35 | 1,3 | WR159 | алюминий | ≤10% | 38,1 |
| KADAMM СП-WR187-44,45 | 4,0-5,8 | 35 | 1,3 | WR187 | алюминий | ≤10% | 44,45 |
| KADAMM СП-WR19-4,369 | 40,0-60,0 | 30 | 1,5 | WR19 | медь | ≤5% | 4,369 |
| KADAMM СП-WR22-5,563 | 33,0-50,0 | 30 | 1,5 | WR22 | медь | ≤5% | 5,563 |
| KADAMM СП-WR229-51,99 | 3,3-4,9 | 35 | 1,3 | WR229 | алюминий | ≤10% | 51,99 |
| KADAMM СП-WR28-7,137 | 27,0-40,0 | 30 | 1,5 | WR28 | медь | ≤5% | 7,137 |
| KADAMM СП-WR34-8,331 | 22,0-33,0 | 30 | 1,5 | WR34 | медь | ≤5% | 8,331 |
| KADAMM СП-WR42-9,525 | 18,0-27,0 | 30 | 1,4 | WR42 | медь | ≤5% | 9,525 |
| KADAMM СП-WR51-12,7 | 15,0-22,0 | 30 | 1,4 | WR51 | медь | ≤6% | 12,7 |
| KADAMM СП-WR62-15,088 | 12,0-18,0 | 35 | 1,4 | WR62 | алюминий | ≤6% | 15,088 |
| KADAMM СП-WR75-17,415 | 10,0-15,0 | 35 | 1,4 | WR75 | алюминий | ≤8% | 17,415 |
| KADAMM СП-WR90-23,825 | 8,2-12,4 | 35 | 1,3 | WR90 | алюминий | ≤8% | 23,825 |
Вопросы по серии
Общий диапазон серии СП-К — 3,3 – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СП-К — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СП-WR10-2,388», и количество.
К серии СП-К прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
