KADAMM ПКП-Ш — серия производства KADAMM (КАДАММ): 10 моделей, 2 – 40 ГГц, соединители по таблице исполнений.

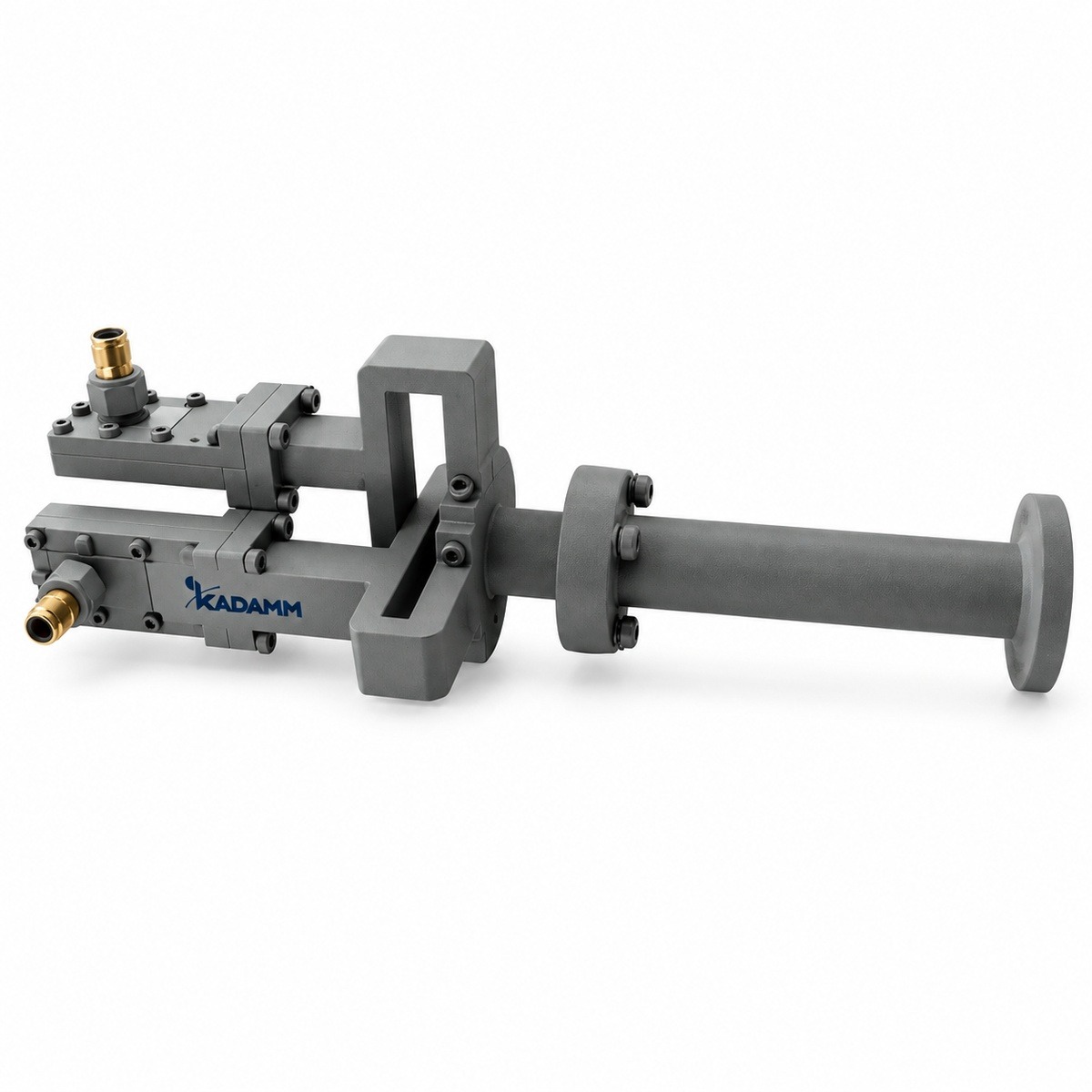

Поляризаторы круговой поляризации широкополосные (дуплексные) KADAMM ПКП-Ш

2 – 40 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Поляризаторы и поляризационные селекторы серии ПКП-Ш разделяют или формируют поляризации в круглом или квадратном волноводе. В серии ПКП-Ш — 10 моделей, общий диапазон 2 – 40 ГГц, соединители по таблице исполнений.

Модели внутри серии ПКП-Ш отличаются параметрами: частоты, материал, диаметр волновода, полоса, эллиптичность.

Типовые задачи для серии ПКП-Ш: облучатели спутниковых антенн; двухполяризационные РРЛ; измерения поляризации. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПКП-Ш.

На что смотреть при подборе

Диапазон 2 – 40 ГГцВесь диапазон серии ПКП-Ш закрывают разные исполнения — полоса у каждого своя.

ЧастотыРабочая полоса модели ПКП-Ш должна перекрывать все частоты тракта с запасом по краям.

МатериалМатериал и покрытие модели ПКП-Ш выбирают по условиям эксплуатации: влажность, агрессивная среда.

Диаметр волноводаСечение волновода у модели ПКП-Ш выбирают по рабочему диапазону: у каждого сечения свой диапазон.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Материал	Ø волн., мм	Полоса	Эллипт., дБ
KADAMM ПКП-10-20400/30700	20,4-30,7	алюминий	10	≤12%	Txменее 0,9;Rxменее 1,9
KADAMM ПКП-102-2000/4000	2-4	алюминий	102	≤67%	Txменее 5;Rxменее 5
KADAMM ПКП-11-18000/26000	18-26	медь	11,0	≤45%	Txменее 4;Rxменее 4
KADAMM ПКП-15,8-12400/18000	12,4-18	медь	15,8	≤45%	Txменее 4;Rxменее 4
KADAMM ПКП-23,825-8000/12400	8-12,4	алюминий	23,825	≤45%	Txменее 3,5;Rxменее 4
KADAMM ПКП-50-4000/8000	4-8	алюминий	50	≤67%	Txменее 5;Rxменее 5
KADAMM ПКП-51,99-3700/6425	3,7-6,425	алюминий	51,99	≤54%	Txменее 0,5;Rxменее 1,9
KADAMM ПКП-59-3400/6425	3,4-6,425	алюминий	59	≤62%	Txменее 0,6;Rxменее 1,9
KADAMM ПКП-60,04-3400/6725	3,4-6,725	алюминий	60,04	≤66%	Txменее 0,75;Rxменее 2
KADAMM ПКП-7,75-26000/40000	26-40	медь	7,75	≤45%	Txменее 4,5;Rxменее 4,5

Вопросы по серии

В каком диапазоне работает серия KADAMM ПКП-Ш?

Общий диапазон серии ПКП-Ш — 2 – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ПКП-Ш?

В серии ПКП-Ш — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ПКП-Ш?

Назовите артикул исполнения из таблицы, например «KADAMM ПКП-10-20400/30700», и количество.

Какие документы есть на серию KADAMM ПКП-Ш?

Техническое описание серии ПКП-Ш и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
