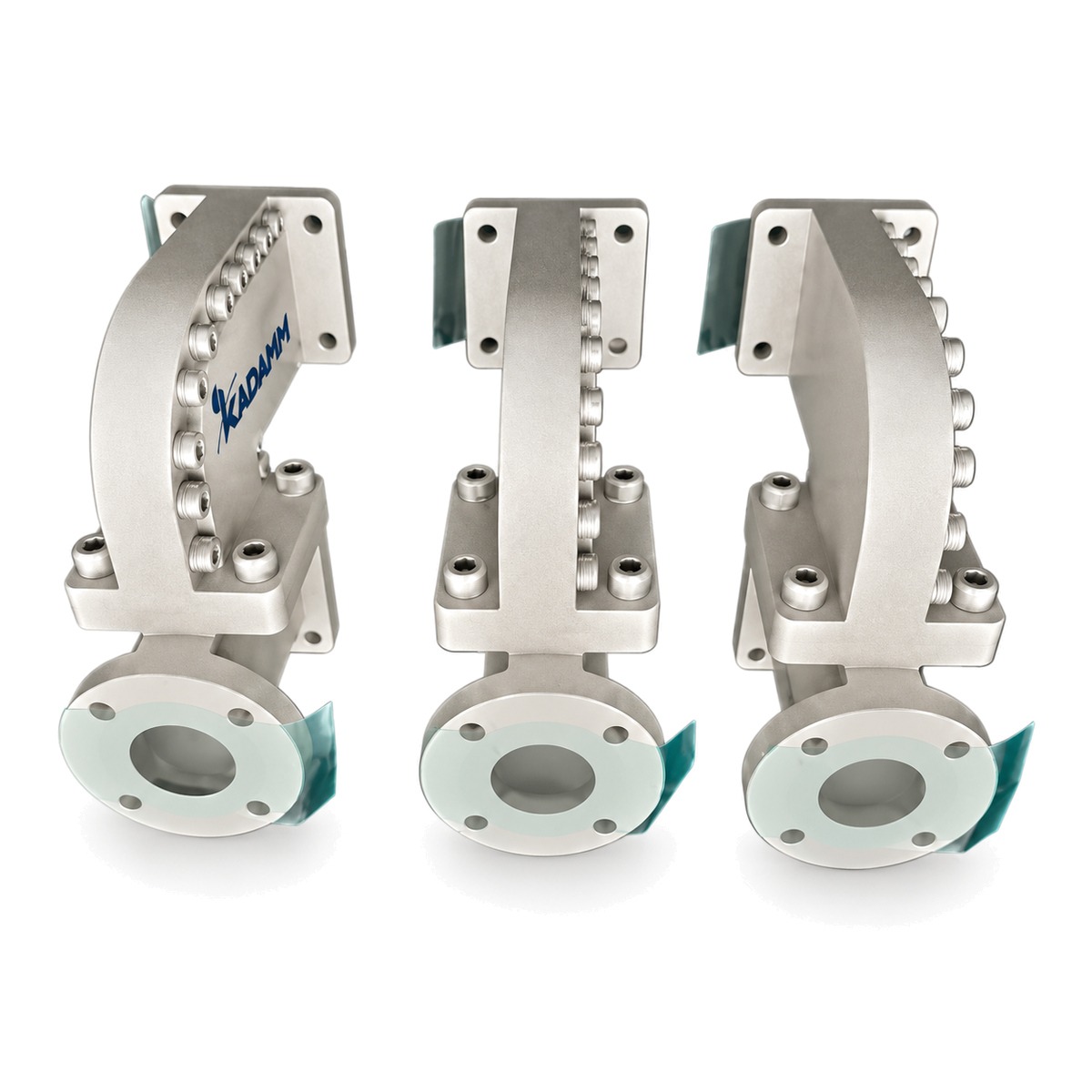

KADAMM СП-С — серия производства KADAMM (КАДАММ): 2 модели, 10,7 – 31 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM СП-С разделяют или формируют поляризации в круглом или квадратном волноводе. В серии СП-С — 2 модели, общий диапазон 10,7 – 31 ГГц, соединители по таблице исполнений.
По моделям KADAMM СП-С: вносимые потери 0,1 дБ; КСВН от 1,2 до 1,25; мощность 500 Вт. Исполнения СП-С различаются по параметрам: частоты, мощность, потери, КСВН, развязка Tx–Rx, температура. Общее для всех моделей СП-С: кроссполяризационная развязка, дБ, не менее — 35.
Типовые задачи для серии СП-С: облучатели спутниковых антенн; двухполяризационные РРЛ; измерения поляризации. Нужное исполнение СП-С выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Кроссполяризационная развязка, дБ, не менее | 35 |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Развязка Tx–Rx, дБ | Температура, °C |
|---|---|---|---|---|---|---|
| KADAMM СП-С-DBS | 17,3-18,4 / 10,7-12,75 (передача / приём) | — | — | 1,2 / 1,25 (передача / приём) | 85 | — |
| KADAMM СП-С-Ka | 27,5-31 / 17,7-21,2 (передача / приём) | 500 | 0,1 / 0,15 (передача / приём) | 1,25 | — | -40…+70 |
Вопросы по серии
Общий диапазон серии СП-С — 10,7 – 31 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СП-С — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СП-С-DBS», и количество.
К серии СП-С прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
