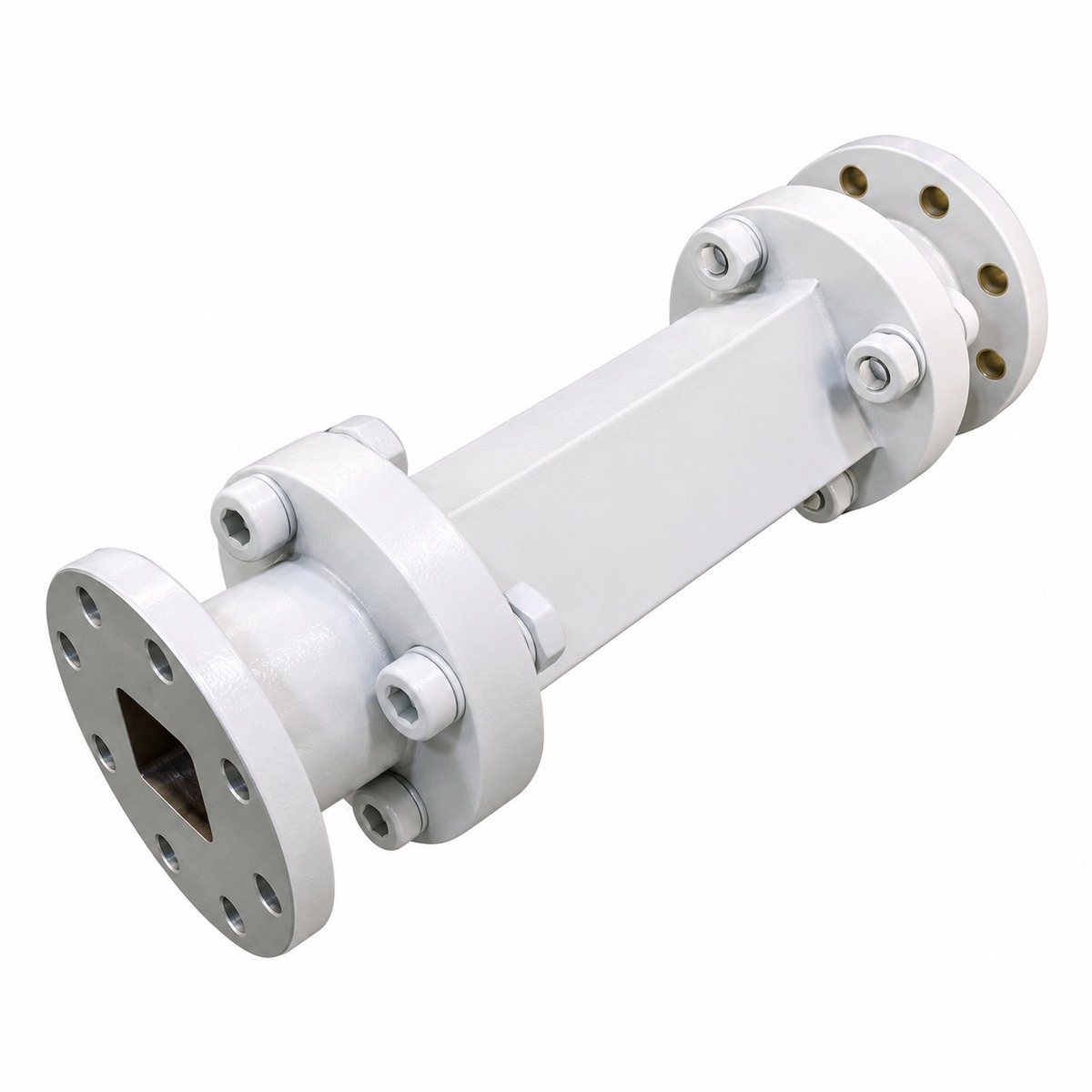

Поляризаторы круговой поляризации KADAMM (КАДАММ) серии ПКП-СП: преобразуют линейную поляризацию волны в круговую и обратно.
О серии
KADAMM ПКП-СП — поляризаторы круговой поляризации производства KADAMM (КАДАММ).
В серии 4 исполнения, общий охват частот — 3,625 – 53 ГГц.
Исполнения ПКП-СП различаются по параметрам: частоты, мощность, КСВН, эллиптичность, волноводный интерфейс Tx / Rx, общий порт (круглый волновод).
Поляризатор круговой поляризации превращает линейно поляризованную волну в волну с круговой поляризацией и обратно: одна из двух ортогональных составляющих поля получает сдвиг фазы на 90°. Качество поляризатора показывает эллиптичность — насколько круговая поляризация близка к идеальной.
Поляризатор-септум делит общий круглый волновод на два прямоугольных порта: волны правой и левой круговой поляризации выходят в разные порты, поэтому один облучатель работает на приём и передачу.
Разброс по исполнениям ПКП-СП: КСВН — 1,12–1,15; мощность — 200–1000 Вт. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Поляризатор KADAMM ПКП-СП вносит между двумя ортогональными составляющими поля сдвиг фазы на 90°, и линейно поляризованная волна выходит с круговой поляризацией; в обратную сторону круговая превращается в линейную. Сдвиг создают диэлектрической пластиной, ступенчатыми диафрагмами или септумом; качество поляризатора показывает эллиптичность — чем она ближе к 0 дБ, тем чище круговая поляризация.
Конструкция и материалы
Узел KADAMM ПКП-СП — металлическая волноводная конструкция с фланцами для стыковки с трактом.
Ключевые особенности
4 исполнения, 4 рабочие полосы.
Наибольшую мощность держат KADAMM ПКП-СП-17700/31000, KADAMM ПКП-СП-3625/6725 и ещё 1 исполнение.
Лучшее согласование в серии — у KADAMM ПКП-СП-17700/31000, KADAMM ПКП-СП-3625/6725 и ещё 1 исполнение.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПКП-СП: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 3,625–43 ГГц |
| Мощн., Вт | от 200 до 1000 |
| КСВН | от 1,12 до 1,15 |
| Эллипт., дБ | от 0,5 до 0,75 |
| Волноводный интерфейс Tx / Rx | WR42 / WR28; уточняйте у менеджера; WR112 |
| Общий порт (круглый волновод) | Ø11,2; Ø54; Ø6,3627; Ø40 |
| Поляризация | круговая (правая и левая) |
| Материал | уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 4 исполнения серии ПКП-СП с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Эллипт., дБ | Волноводный интерфейс Tx / Rx | Общий порт (круглый волновод) |
|---|---|---|---|---|---|---|
| KADAMM ПКП-СП-17700/31000 | 17,7-21,2 / 27,5-31 (приём / передача) | 1000 | 1,12 | 0,5 | WR42 / WR28 | Ø11,2 |
| KADAMM ПКП-СП-3625/6725 | 3,625-4,2 / 5,85-6,725 (приём / передача) | 1000 | 1,12 | 0,75 | уточняйте у менеджера | Ø54 |
| KADAMM ПКП-СП-37000/53000 | 37-43 / 45-53 (приём / передача) | 200 | 1,15 | 0,7 | уточняйте у менеджера | Ø6,3627 |
| KADAMM ПКП-СП-7250/8400 | 7,25-7,75 / 7,9-8,4 (приём / передача) | 1000 | 1,12 | 0,6 | WR112 | Ø40 |
Как выбрать исполнение
Полосы исполнений серии KADAMM ПКП-СП по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM ПКП-СП с наибольшим в серии КСВН 1,15.
Применение
Поляризаторы применяют в облучателях спутниковых и радиолокационных антенн с круговой поляризацией.
Сколько исполнений ПКП-СП работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПКП-СП входят:
Техническое описание серии ПКП-СП — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПКП-СП или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПКП-СП | Поляризаторы-септумы приёмопередающие | 3,625 – 53 ГГц | 4 | — |
| KADAMM ПКП-ДП | Поляризаторы круговой поляризации с диэлектрической пластиной | 2,1 – 116 ГГц | 20 | — |
| KADAMM ПКП-СД | Поляризаторы круговой поляризации со ступенчатыми диафрагмами | 1,76 – 29,1 ГГц | 14 | — |
| KADAMM ПКП-Ш | Поляризаторы круговой поляризации широкополосные (дуплексные) | 2 – 40 ГГц | 10 | — |
| KADAMM СП-С | Поляризационные селекторы (OMT) приёмопередающие спутниковые | 3,4 – 31 ГГц | 9 | — |
Когда брать соседнюю серию: нужны частоты выше, чем у ПКП-СП — KADAMM ПКП-ДП; нужны частоты ниже, чем у ПКП-СП — KADAMM ПКП-СД; нужны поляризаторы и поляризационные селекторы — KADAMM СП-С.
