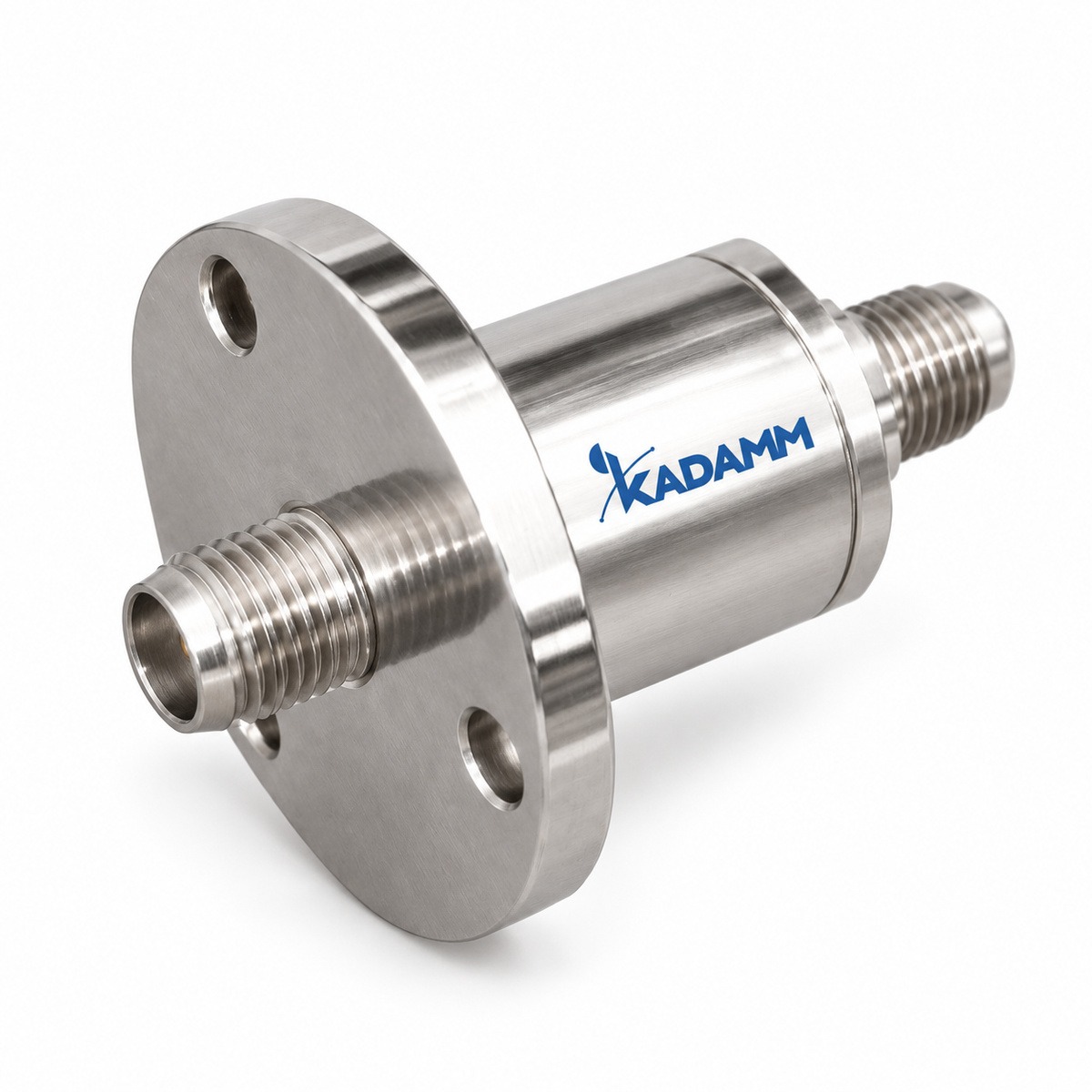

Серия KADAMM ВСЧ-1-К: 8 моделей, до 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ВСЧ-1-К передают сигнал между неподвижной и вращающейся частями. В серии ВСЧ-1-К — 8 моделей, общий диапазон до 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВСЧ-1-К: вносимые потери от 0,5 до 0,8 дБ; КСВН от 1,2 до 1,8. Модели внутри серии ВСЧ-1-К отличаются параметрами: частоты, потери, КСВН, соединители портов. Общее для всех моделей ВСЧ-1-К: средняя мощность, Вт — 30; импульсная мощность, Вт — 300.
Где применяют KADAMM ВСЧ-1-К: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Нужное исполнение ВСЧ-1-К выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 30 |
| Импульсная мощность, Вт | 300 |
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Порт 1 | Порт 2 |
|---|---|---|---|---|---|
| KADAMM ВСЧ-1-12,4-N(в)-N(р) | 0-12,4 | 0,5 | 1,5 | N (в) | N (р) |
| KADAMM ВСЧ-1-12,4-SMA(в)-SMA(р) | 0-12,4 | 0,5 | 1,5 | SMA (в) | SMA (р) |
| KADAMM ВСЧ-1-15-SMA(в)-SMA(р) | 10-15 | 0,5 | 1,5 | SMA (в) | SMA (р) |
| KADAMM ВСЧ-1-18-N(в)-N(р) | 0-18 | 0,8 | 1,8 | N (в) | N (р) |
| KADAMM ВСЧ-1-18-SMA(в)-SMA(р) | 0-18 | 0,8 | 1,8 | SMA (в) | SMA (р) |
| KADAMM ВСЧ-1-3-N(в)-N(р) | 0-3 | 0,5 | 1,2 | N (в) | N (р) |
| KADAMM ВСЧ-1-40-2,4(р)-2,4(р) | 0-40 | 0,8 | 1,8 | 2,4-F | 2,4-F |
| KADAMM ВСЧ-1-8-N(в)-N(р) | 0-8 | 0,5 | 1,35 | N (в) | N (р) |
Вопросы по серии
Общий диапазон серии ВСЧ-1-К — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВСЧ-1-К — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-1-12,4-N(в)-N(р)», и количество.
К серии ВСЧ-1-К прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
