Переключатели СВЧ на pin-диодах, SPST KADAMM ПП-SPST

Name: Переключатели СВЧ на pin-диодах, SPST KADAMM ПП-SPST
Brand: КАДАММ
SKU: KADAMM ПП-SPST

Производитель:КАДАММ

Артикул: KADAMM ПП-SPST

Техническое описание серии KADAMM ПП-SPST

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Переключатели СВЧ

KADAMM ПП-SPST — серия производства KADAMM (КАДАММ): 26 моделей, 100 МГц – 40 ГГц, соединители SMA.

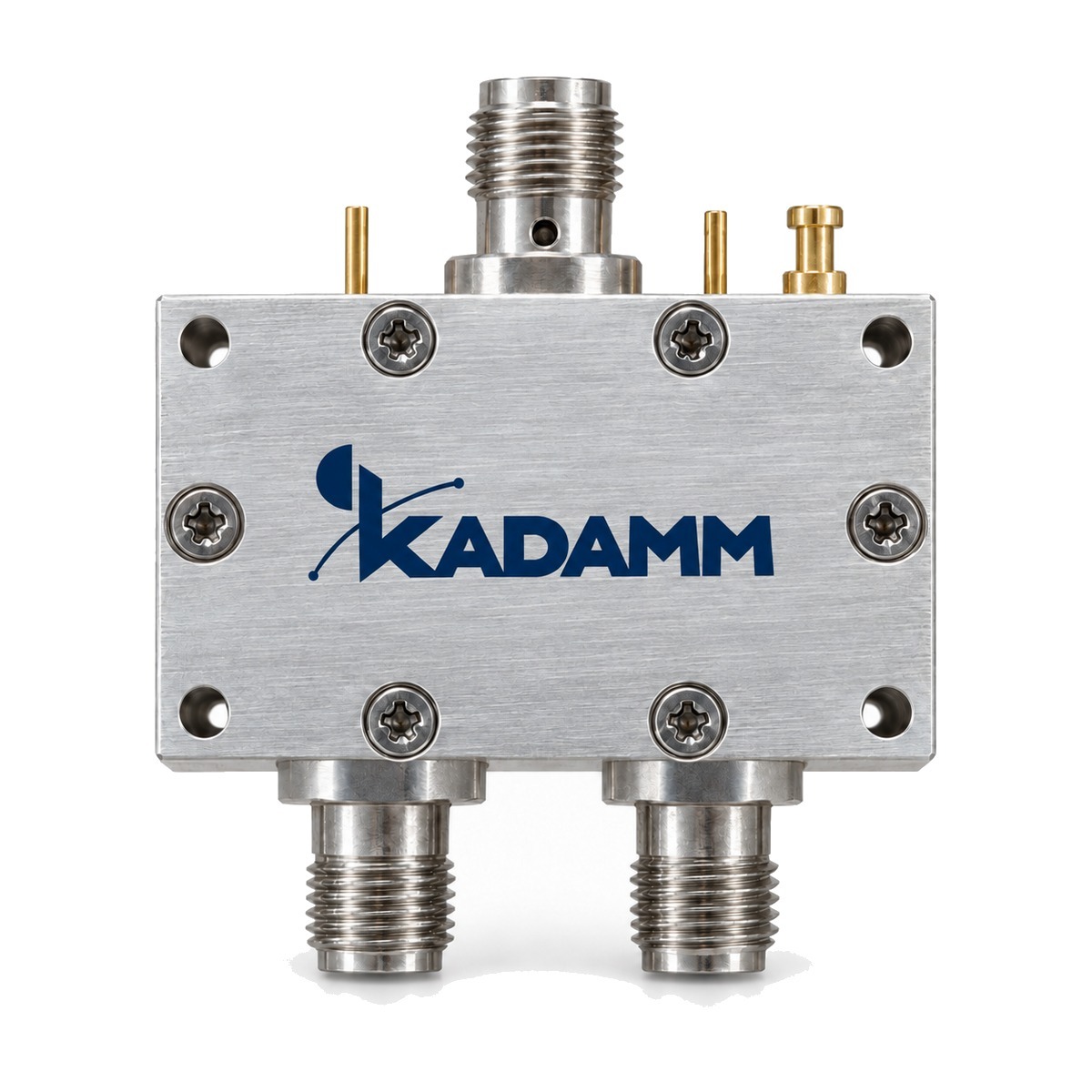

Переключатели СВЧ на pin-диодах, SPST KADAMM ПП-SPST

100 МГц – 40 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

О серии

Переключатели СВЧ серии ПП-SPST коммутируют высокочастотный сигнал между портами. В серии ПП-SPST — 26 моделей, общий диапазон 100 МГц – 40 ГГц, соединители SMA.

По моделям KADAMM ПП-SPST: вносимые потери от 1 до 6 дБ; КСВН от 1,5 до 2,5; развязка от 40 до 80 дБ. Модели внутри серии ПП-SPST отличаются параметрами: частоты, тип переключателя, потери, развязка, КСВН, соединители.

Где применяют KADAMM ПП-SPST: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Нужное исполнение ПП-SPST выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 100 МГц – 40 ГГцПолосу каждой модели ПП-SPST смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели ПП-SPST должна перекрывать все частоты тракта с запасом по краям.

Тип переключателяСхему переключения, напряжение управления и тип привода модели ПП-SPST сверьте с системой управления стенда.

ПотериВносимые потери модели ПП-SPST прибавьте к потерям кабеля при расчёте уровня сигнала.

РазвязкаРазвязка между портами ПП-SPST показывает, насколько каналы влияют друг на друга.

КСВНДля измерительных трактов берите исполнения ПП-SPST с наименьшим КСВН.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Тип переключателя	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Время перекл., нс	Входная мощность, Вт
KADAMM ПП-SPST-100/18000-П	0,1–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-100/40000-П	0,1–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-1000/18000-П	1–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-1000/2000-П	1–2	поглощающий	1	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-1000/20000-П	1–20	поглощающий	3	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-1000/40000-П	1–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-1000/8000-П	1–8	поглощающий	1,6	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-12000/18000-П	12–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-18000/40000-П	18–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-2000/18000-П	2–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-2000/20000-П	2–20	поглощающий	3	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-2000/4000-П	2–4	поглощающий	1,2	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-2000/40000-П	2–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-20000/40000-П	20–40	поглощающий	6	40	2,5	2,92 мм	35×23×12,7	300	1
KADAMM ПП-SPST-26000/40000-П	26–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-2700/3100-П	2,7–3,1	поглощающий	1,1	75	1,5	SMA	30,48×22,86×8,89	100	1
KADAMM ПП-SPST-3000/6000-П	3–6	поглощающий	1,5	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-4000/8000-П	4–8	поглощающий	1,6	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-500/18000-О	0,5–18	отражающий	2,5	70	1,8	SMA	24×18×10,2	40	0,2
KADAMM ПП-SPST-500/18000-П	0,5–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-500/40000-П	0,5–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2
KADAMM ПП-SPST-5000/10000-П	5–10	поглощающий	1,8	80	1,5	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-6000/12000-П	6–12	поглощающий	2,2	80	1,7	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-6000/18000-П	6–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-800/18000-П	0,8–18	поглощающий	2,5	80	2	SMA	24×18×10,2	40	0,1
KADAMM ПП-SPST-8000/40000-П	8–40	поглощающий	5	45	2,5	2,92 мм	20×14×10,2	50	0,2

Вопросы по серии

В каком диапазоне работает серия KADAMM ПП-SPST?

Общий диапазон серии ПП-SPST — 100 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ПП-SPST?

В серии ПП-SPST — SMA. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ПП-SPST?

Назовите артикул исполнения из таблицы, например «KADAMM ПП-SPST-100/18000-П», и количество.

Какие документы есть на серию KADAMM ПП-SPST?

Техническое описание серии ПП-SPST и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ПП-SPST под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
