KADAMM · Переключатели СВЧ
Переключатели СВЧ KADAMM в серии ПП-SPDT: 136 моделей, до 40 ГГц, соединители SMA.
до 40 ГГц
Диапазон частот
136
Моделей в серии
SMA
Соединитель
О серии

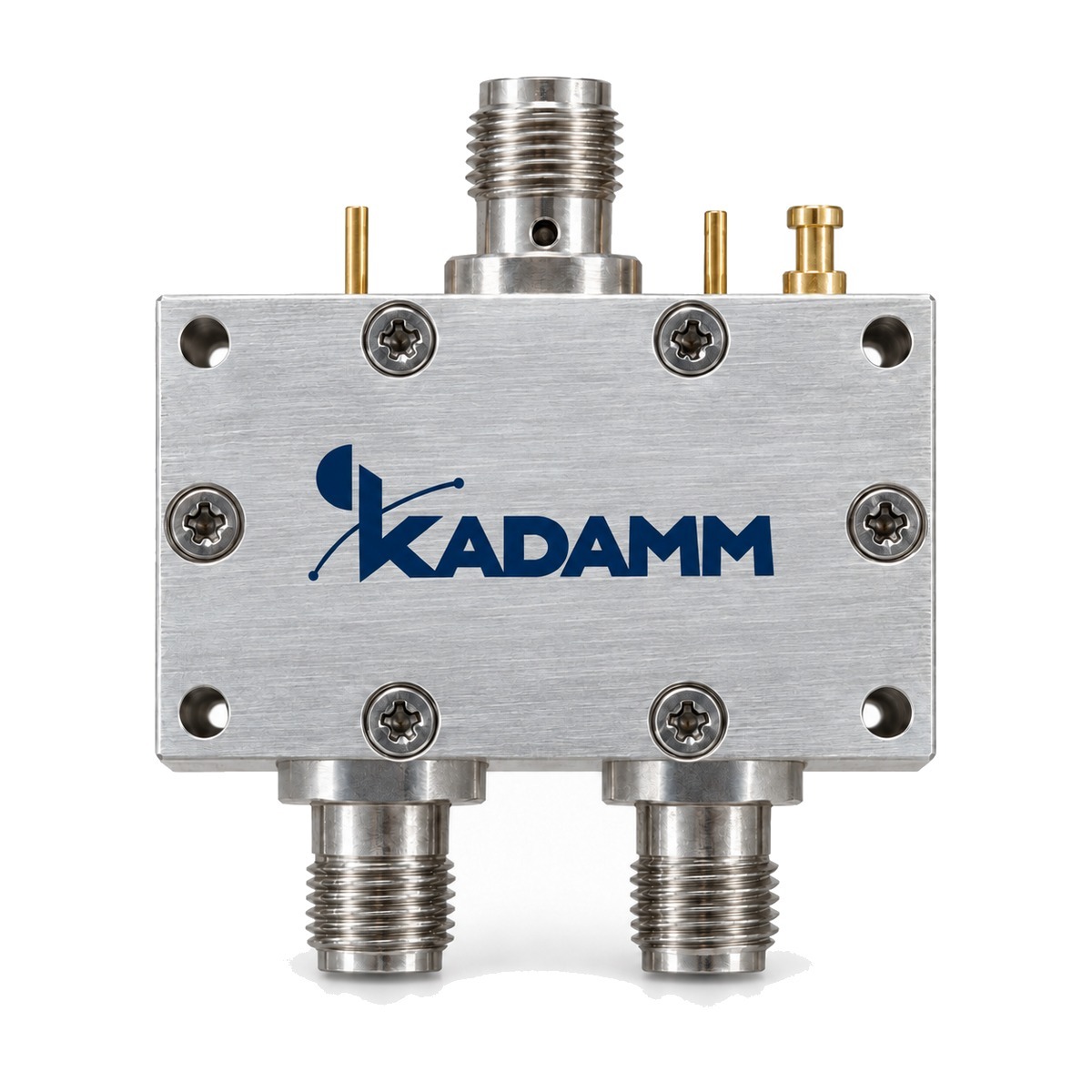

Изделия серии KADAMM ПП-SPDT коммутируют высокочастотный сигнал между портами. Состав серии ПП-SPDT: 136 моделей, общий диапазон до 40 ГГц, соединители SMA.
По моделям KADAMM ПП-SPDT: вносимые потери от 0,3 до 5,5 дБ; КСВН от 1,3 до 2,5; развязка от 23 до 80 дБ. Модели внутри серии ПП-SPDT отличаются параметрами: частоты, тип переключателя, потери, развязка, КСВН, соединители.
Где применяют KADAMM ПП-SPDT: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПП-SPDT.
На что смотреть при подборе
Диапазон до 40 ГГцВесь диапазон серии ПП-SPDT закрывают разные исполнения — полоса у каждого своя.
ЧастотыВыбирая модель ПП-SPDT, сверьте её полосу с крайними частотами вашей системы.
Тип переключателяСхему переключения, напряжение управления и тип привода модели ПП-SPDT сверьте с системой управления стенда.
ПотериНа высоких частотах потери ПП-SPDT растут: сравнивайте их на верхней частоте тракта.
РазвязкаРазвязка между портами ПП-SPDT показывает, насколько каналы влияют друг на друга.
КСВНЧем ниже КСВН модели ПП-SPDT, тем меньше отражений и неравномерность в тракте.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Время перекл., нс | Входная мощность, Вт |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПП-SPDT-0,95/200-О | 950K–0,2 | отражающий | 1 | 40 | 1,5 | SMA | 33,67×20,54×12,11 | 100 | 3 |
| KADAMM ПП-SPDT-0,95/200-П | 950K–0,2 | поглощающий | 1 | 40 | 1,5 | SMA | 36×25×13 | 1000 | 2 |
| KADAMM ПП-SPDT-0/3000-О | 0–3 | отражающий | 1 | 31 | 1,3 | SMA | 40×34×9,5 | 150 | 39,8 |
| KADAMM ПП-SPDT-0/6000-О | 0–6 | отражающий | 1,3 | 23 | 1,5 | SMA | 40×34×9,5 | 150 | 39,8 |
| KADAMM ПП-SPDT-10/12000-О-1 | 0,01–12 | отражающий | 2,3 | 70 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/12000-П-1 | 0,01–12 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/18000-О-1 | 0,01–18 | отражающий | 3 | 65 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/18000-П-1 | 0,01–18 | поглощающий | 3,8 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/20000-О-1 | 0,01–20 | отражающий | 3,2 | 65 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/20000-П-1 | 0,01–20 | поглощающий | 4,2 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/6000-П-1 | 0,01–6 | поглощающий | 2,5 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/8000-О-1 | 0,01–8 | отражающий | 2 | 75 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/8000-П-1 | 0,01–8 | поглощающий | 2,5 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-100/18000-О-1 | 0,1–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-100/18000-П-1 | 0,1–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-100/20000-О-1 | 0,1–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-100/20000-П-1 | 0,1–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-100/4000-П | 0,1–4 | поглощающий | 1,8 | 35 | 1,5 | SMA | 30×30×12 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-О-1 | 1–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-О-2 | 1–18 | отражающий | 2,8 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-П-1 | 1–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-П-2 | 1–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-П-3 | 1–18 | поглощающий | 2,5 | 65 | 1,8 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-1000/18000-П-4 | 1–18 | поглощающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-1000/2000-О-1 | 1–2 | отражающий | 1 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/2000-О-2 | 1–2 | отражающий | 1 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/2000-П-1 | 1–2 | поглощающий | 1 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/2000-П-2 | 1–2 | поглощающий | 1 | 80 | 1,4 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/2000-П-3 | 1–2 | поглощающий | 1 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-1000/2000-П-4 | 1–2 | поглощающий | 1 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-1000/20000-О-1 | 1–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/20000-О-2 | 1–20 | отражающий | 3 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/20000-П-1 | 1–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/20000-П-2 | 1–20 | поглощающий | 3,5 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/20000-П-3 | 1–20 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-1000/20000-П-4 | 1–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-1000/40000-О | 1–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-1000/40000-П | 1–40 | поглощающий | 5,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-1000/8000-О-1 | 1–8 | отражающий | 1,8 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/8000-О-2 | 1–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/8000-П-1 | 1–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/8000-П-2 | 1–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/8000-П-3 | 1–8 | поглощающий | 1,6 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-1000/8000-П-4 | 1–8 | поглощающий | 1,6 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-10000/40000-О-1 | 10–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-12000/18000-О-1 | 12–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-12000/18000-О-2 | 12–18 | отражающий | 2,8 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-12000/18000-П-1 | 12–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-12000/18000-П-2 | 12–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-12000/18000-П-3 | 12–18 | поглощающий | 2,5 | 65 | 1,8 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-12000/18000-П-4 | 12–18 | поглощающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-14/1000-П | 0,014–1 | поглощающий | 1,5 | 65 | 1,6 | SMA | 44×35×9,5 | 3500 | 5 |
| KADAMM ПП-SPDT-18000/40000-П-1 | 18–40 | поглощающий | 5 | 45 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-2000/18000-О-1 | 2–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/18000-О-2 | 2–18 | отражающий | 2,8 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/18000-П-1 | 2–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/18000-П-2 | 2–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/18000-П-3 | 2–18 | поглощающий | 2,5 | 65 | 1,8 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-2000/18000-П-4 | 2–18 | поглощающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-2000/20000-О-1 | 2–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/20000-О-2 | 2–20 | отражающий | 3 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/20000-П-1 | 2–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/20000-П-2 | 2–20 | поглощающий | 3,5 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/20000-П-3 | 2–20 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-2000/20000-П-4 | 2–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-2000/4000-О-1 | 2–4 | отражающий | 1,2 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/4000-О-2 | 2–4 | отражающий | 1,2 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/4000-П-1 | 2–4 | поглощающий | 1,2 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/4000-П-2 | 2–4 | поглощающий | 1,2 | 80 | 1,4 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/4000-П-3 | 2–4 | поглощающий | 1,2 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-2000/4000-П-4 | 2–4 | поглощающий | 1,2 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-2000/40000-О-1 | 2–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-2000/40000-О-2 | 2–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-2000/40000-П | 2–40 | поглощающий | 5,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-2000/8000-О | 2–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2700/3100-П | 2,7–3,1 | поглощающий | 1,3 | 75 | 1,3 | SMA | 30,48×22,86×8,89 | 100 | 1 |
| KADAMM ПП-SPDT-30/500-О | 0,03–0,5 | отражающий | 0,3 | 55 | 1,5 | SMA | 70×60×22 | 1000 | 50 |
| KADAMM ПП-SPDT-300/18000-П | 0,3–18 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-3000/6000-О-1 | 3–6 | отражающий | 1,6 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-3000/6000-О-2 | 3–6 | отражающий | 1,6 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-3000/6000-П-1 | 3–6 | поглощающий | 1,4 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-3000/6000-П-2 | 3–6 | поглощающий | 1,4 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-3000/6000-П-3 | 3–6 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-3000/6000-П-4 | 3–6 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-400/12000-О-1 | 0,4–12 | отражающий | 2,2 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/12000-П-1 | 0,4–12 | поглощающий | 2,4 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/12000-П-2 | 0,4–12 | поглощающий | 2,4 | 70 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/8000-О-1 | 0,4–8 | отражающий | 1,8 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/8000-П-1 | 0,4–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/8000-П-2 | 0,4–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-О-1 | 4–8 | отражающий | 1,8 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-О-2 | 4–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-П-1 | 4–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-П-2 | 4–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-П-3 | 4–8 | поглощающий | 1,6 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-4000/8000-П-4 | 4–8 | поглощающий | 1,6 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-500/18000-О-1 | 0,5–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/18000-О-2 | 0,5–18 | отражающий | 2,8 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/18000-П-1 | 0,5–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/18000-П-2 | 0,5–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-О-1 | 0,5–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-О-2 | 0,5–20 | отражающий | 3 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-П-1 | 0,5–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-П-2 | 0,5–20 | поглощающий | 3,5 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-П-3 | 0,5–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-500/2500-О | 0,5–2,5 | отражающий | 1 | 45 | 1,5 | SMA | 50,8×57,16×17,78 | 12ms | 15 |
| KADAMM ПП-SPDT-500/40000-О-1 | 0,5–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-500/40000-П-1 | 0,5–40 | поглощающий | 5,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-5000/10000-О-1 | 5–10 | отражающий | 2 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-5000/10000-О-2 | 5–10 | отражающий | 2 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-5000/10000-П-1 | 5–10 | поглощающий | 2 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-5000/10000-П-2 | 5–10 | поглощающий | 2 | 70 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-5000/10000-П-3 | 5–10 | поглощающий | 1,8 | 75 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-5000/10000-П-4 | 5–10 | поглощающий | 1,8 | 75 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-6000/12000-О-1 | 6–12 | отражающий | 2,2 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/12000-О-2 | 6–12 | отражающий | 2,2 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/12000-П-1 | 6–12 | поглощающий | 2,4 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/12000-П-2 | 6–12 | поглощающий | 2,4 | 70 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/12000-П-3 | 6–12 | поглощающий | 2,2 | 70 | 1,7 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-6000/12000-П-4 | 6–12 | поглощающий | 2,2 | 70 | 1,7 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-6000/18000-О-1 | 6–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/18000-П-1 | 6–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/18000-П-2 | 6–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/18000-П-3 | 6–18 | поглощающий | 2,5 | 65 | 1,8 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-6000/18000-П-4 | 6–18 | поглощающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-6000/40000-О-1 | 6–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-6000/40000-П-1 | 6–40 | поглощающий | 5 | 45 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-800/18000-О-1 | 0,8–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/18000-П-1 | 0,8–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/18000-П-2 | 0,8–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/20000-О-1 | 0,8–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/20000-П-1 | 0,8–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/20000-П-2 | 0,8–20 | поглощающий | 3,5 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/20000-П-3 | 0,8–20 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-800/20000-П-4 | 0,8–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-8000/12000-О-1 | 8–12 | отражающий | 2,2 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
Вопросы по серии
В каком диапазоне работает серия KADAMM ПП-SPDT?
Общий диапазон серии ПП-SPDT — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM ПП-SPDT?
В серии ПП-SPDT — SMA. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM ПП-SPDT?
Назовите артикул исполнения из таблицы, например «KADAMM ПП-SPDT-0,95/200-О», и количество.
Какие документы есть на серию KADAMM ПП-SPDT?
Техническое описание серии ПП-SPDT и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
Подбор исполнения KADAMM ПП-SPDT под ваш тракт
