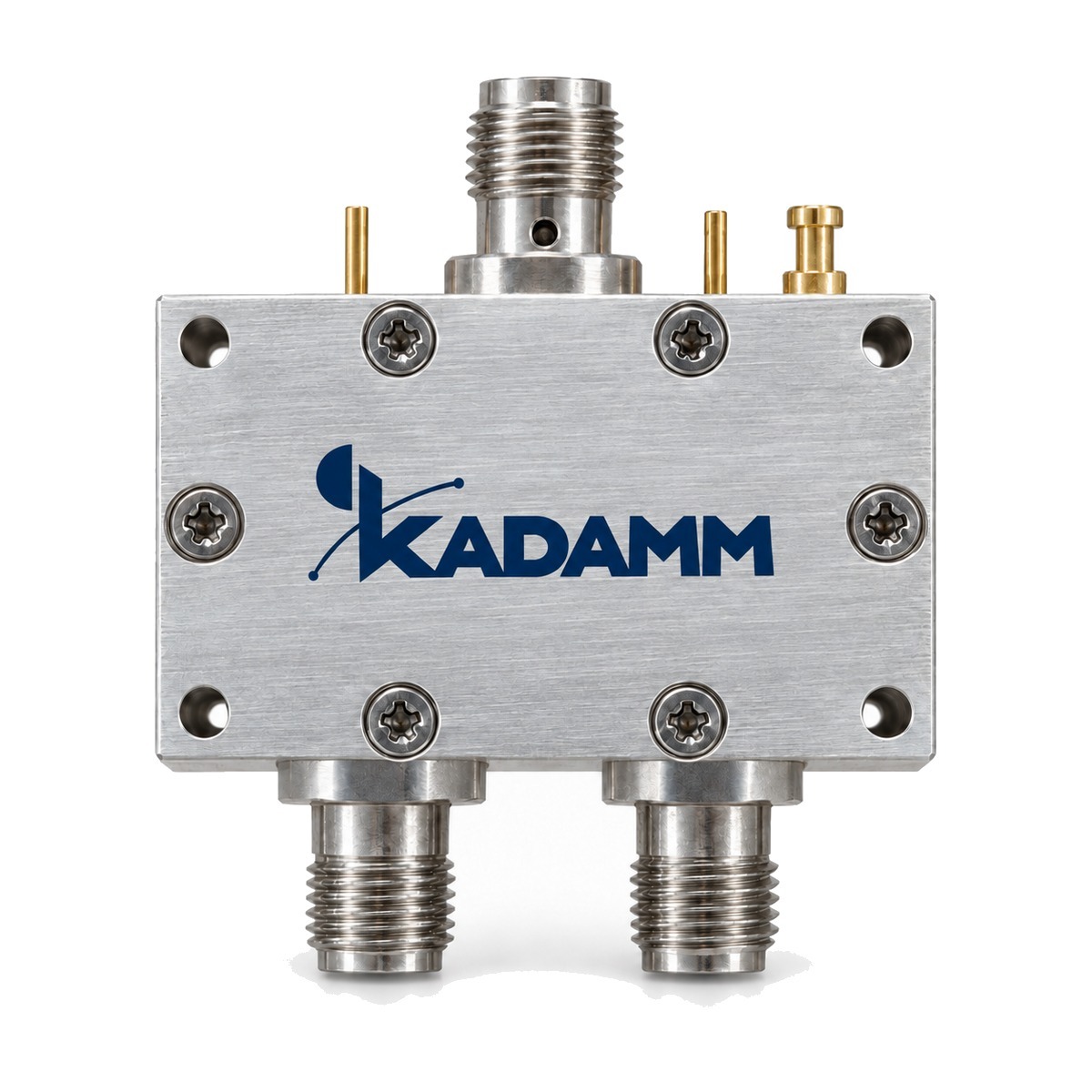

Переключатели СВЧ на pin-диодах, SP4T KADAMM ПП-SP4T

Name: Переключатели СВЧ на pin-диодах, SP4T KADAMM ПП-SP4T
Brand: КАДАММ
SKU: KADAMM ПП-SP4T

Производитель:КАДАММ

Артикул: KADAMM ПП-SP4T

Техническое описание серии KADAMM ПП-SP4T

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Переключатели СВЧ

Серия KADAMM ПП-SP4T: 59 моделей, 10 МГц – 43,5 ГГц, соединители SMA.

Переключатели СВЧ на pin-диодах, SP4T KADAMM ПП-SP4T

10 МГц – 43,5 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

О серии

Изделия серии KADAMM ПП-SP4T коммутируют высокочастотный сигнал между портами. Состав серии ПП-SP4T: 59 моделей, общий диапазон 10 МГц – 43,5 ГГц, соединители SMA.

По моделям KADAMM ПП-SP4T: вносимые потери от 1,2 до 6,5 дБ; КСВН от 1,5 до 3; развязка от 60 до 80 дБ. Исполнения ПП-SP4T различаются по параметрам: частоты, тип переключателя, потери, развязка, КСВН, соединители.

Типовые задачи для серии ПП-SP4T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПП-SP4T.

На что смотреть при подборе

Диапазон 10 МГц – 43,5 ГГцВесь диапазон серии ПП-SP4T закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель ПП-SP4T, сверьте её полосу с крайними частотами вашей системы.

Тип переключателяСхему переключения, напряжение управления и тип привода модели ПП-SP4T сверьте с системой управления стенда.

ПотериВносимые потери модели ПП-SP4T прибавьте к потерям кабеля при расчёте уровня сигнала.

РазвязкаРазвязка между портами ПП-SP4T показывает, насколько каналы влияют друг на друга.

КСВНДля измерительных трактов берите исполнения ПП-SP4T с наименьшим КСВН.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Тип переключателя	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Время перекл., нс	Входная мощность, Вт
KADAMM ПП-SP4T-10/20000-П	0,01–20	поглощающий	5,5	60	2	SMA	52×20×10,2	200	0,5
KADAMM ПП-SP4T-100/40000-О	0,1–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-100/40000-П	0,1–40	поглощающий	6	65	3	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-1000/18000-О	1–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/18000-П	1–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/2000-О	1–2	отражающий	1,2	80	1,5	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/2000-П	1–2	поглощающий	1,2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/20000-О	1–20	отражающий	3,5	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/20000-П	1–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/40000-О	1–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-1000/40000-П-1	1–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-1000/40000-П-2	1–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-1000/8000-О	1–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/8000-П	1–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-10000/40000-П	10–40	поглощающий	6	65	2	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-12000/18000-П	12–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-200/35000-О	0,2–35	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-200/35000-П	0,2–35	поглощающий	5,5	60	2,5	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-2000/18000-О	2–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/18000-П	2–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/20000-О	2–20	отражающий	3,5	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/20000-П	2–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/4000-О	2–4	отражающий	1,5	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/4000-П	2–4	поглощающий	1,6	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/40000-О	2–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-2000/40000-П-1	2–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-2000/40000-П-2	2–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-2000/8000-О	2–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/8000-П	2–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-26000/40000-П	26–40	поглощающий	6	65	2	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-3000/6000-П	3–6	поглощающий	1,8	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-400/8000-П	0,4–8	поглощающий	2	60	1,7	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-4000/8000-О	4–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-4000/8000-П	4–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/18000-О	0,5–18	отражающий	3,3	80	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-500/18000-П	0,5–18	поглощающий	3,5	60	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-500/18000-П-1	0,5–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/20000-П	0,5–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/24000-О	0,5–24	отражающий	4	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/24000-П	0,5–24	поглощающий	4	60	2,5	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/26500-О	0,5–26,5	отражающий	4	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/26500-П	0,5–26,5	поглощающий	4,7	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-О	0,5–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/40000-П	0,5–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-П-1	0,5–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-П-2	0,5–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-500/43500-О	0,5–43,5	отражающий	5,8	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/43500-П	0,5–43,5	поглощающий	6,5	65	3	2,4 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-5000/10000-О	5–10	отражающий	2,4	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-5000/10000-П	5–10	поглощающий	2,4	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-6000/12000-О	6–12	отражающий	2,6	80	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-6000/12000-П	6–12	поглощающий	2,5	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-6000/40000-П	6–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-800/18000-О	0,8–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-800/30000-О	0,8–30	отражающий	4,5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-8000/12000-П	8–12	поглощающий	2,5	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-8000/18000-О	8–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-8000/40000-О	8–40	отражающий	5,5	60	2,5	2,92 мм	31,18×27×12	100	0,2
KADAMM ПП-SP4T-8000/40000-П	8–40	поглощающий	6,5	60	3	2,92 мм	31,18×27×12	50	0,2

Вопросы по серии

В каком диапазоне работает серия KADAMM ПП-SP4T?

Общий диапазон серии ПП-SP4T — 10 МГц – 43,5 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ПП-SP4T?

В серии ПП-SP4T — SMA. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ПП-SP4T?

Назовите артикул исполнения из таблицы, например «KADAMM ПП-SP4T-10/20000-П», и количество.

Какие документы есть на серию KADAMM ПП-SP4T?

Техническое описание серии ПП-SP4T и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
