KADAMM ПП-SP3T — серия производства KADAMM (КАДАММ): 51 модель, 20 МГц – 43,5 ГГц, соединители SMA.
20 МГц – 43,5 ГГц
Диапазон частот
51
Моделей в серии
SMA
Соединитель
О серии

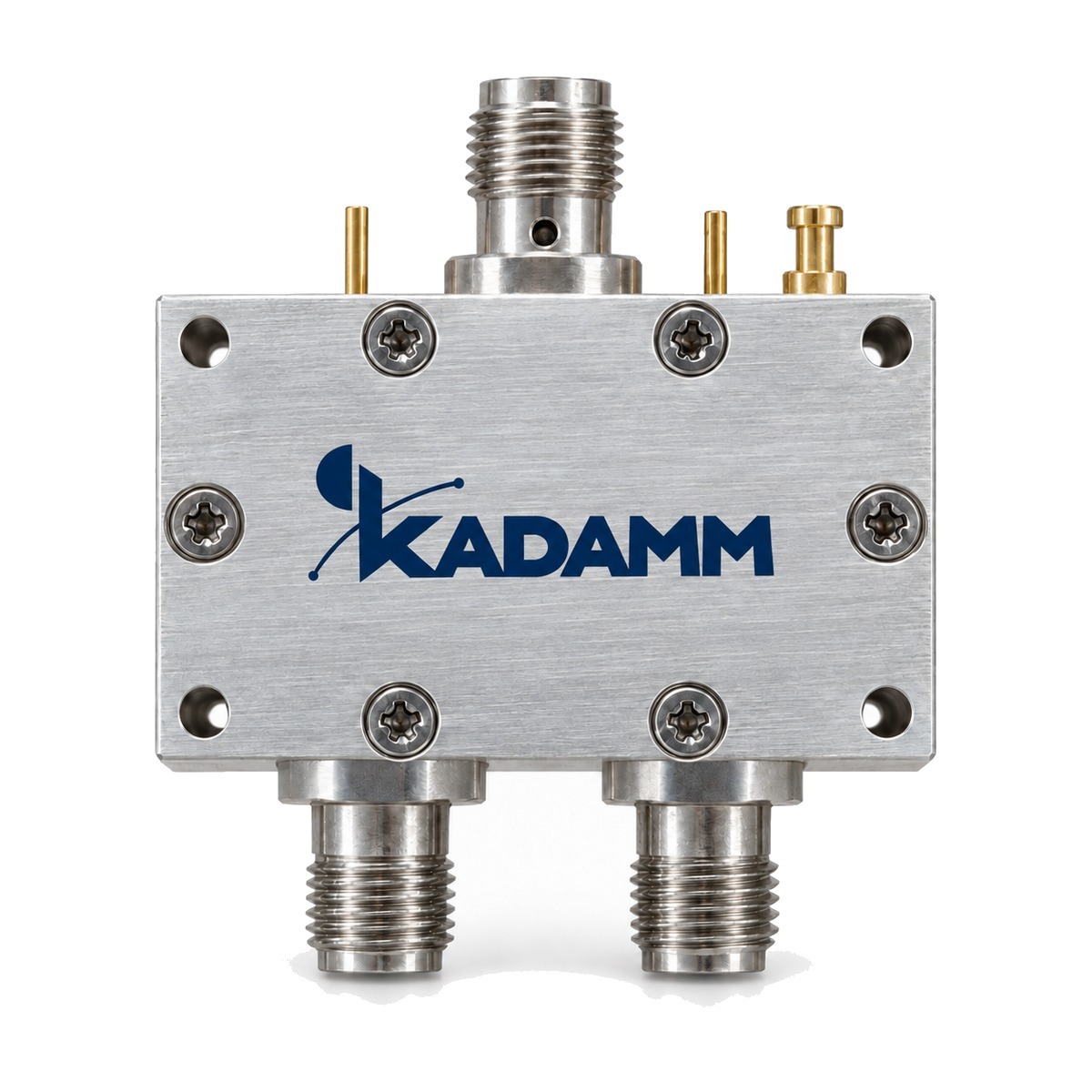

Изделия серии KADAMM ПП-SP3T коммутируют высокочастотный сигнал между портами. В серии ПП-SP3T — 51 модель, общий диапазон 20 МГц – 43,5 ГГц, соединители SMA.
По моделям KADAMM ПП-SP3T: вносимые потери от 1,1 до 5,5 дБ; КСВН от 1,5 до 2,8; развязка от 45 до 80 дБ. Модели внутри серии ПП-SP3T отличаются параметрами: частоты, тип переключателя, потери, развязка, КСВН, соединители.
Где применяют KADAMM ПП-SP3T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПП-SP3T.
На что смотреть при подборе
Диапазон 20 МГц – 43,5 ГГцПолосу каждой модели ПП-SP3T смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.
ЧастотыРабочая полоса модели ПП-SP3T должна перекрывать все частоты тракта с запасом по краям.
Тип переключателяСхему переключения, напряжение управления и тип привода модели ПП-SP3T сверьте с системой управления стенда.
ПотериНа высоких частотах потери ПП-SP3T растут: сравнивайте их на верхней частоте тракта.
РазвязкаРазвязка между портами ПП-SP3T показывает, насколько каналы влияют друг на друга.
КСВНЧем ниже КСВН модели ПП-SP3T, тем меньше отражений и неравномерность в тракте.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Время перекл., нс | Входная мощность, Вт |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПП-SP3T-100/20000-П | 0,1–20 | поглощающий | 3,8 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-100/40000-О | 0,1–40 | отражающий | 3,5 | 45 | 2 | 2,92 мм | 24×20×12 | 100 | 0,2 |
| KADAMM ПП-SP3T-100/40000-П | 0,1–40 | поглощающий | 5 | 60 | 2,8 | 2,92 мм | 24×20×12 | 50 | 0,2 |
| KADAMM ПП-SP3T-1000/18000-О | 1–18 | отражающий | 2,8 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-1000/18000-П | 1–18 | поглощающий | 3,5 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-1000/2000-О | 1–2 | отражающий | 1,1 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-1000/20000-О | 1–20 | отражающий | 3,2 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-1000/20000-П | 1–20 | поглощающий | 3,8 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-1000/40000-О | 1–40 | отражающий | 3,5 | 45 | 2 | 2,92 мм | 24×20×12 | 100 | 0,2 |
| KADAMM ПП-SP3T-1000/40000-П | 1–40 | поглощающий | 5 | 60 | 2,8 | 2,92 мм | 24×20×12 | 50 | 0,2 |
| KADAMM ПП-SP3T-1000/8000-О | 1–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-1000/8000-П | 1–8 | поглощающий | 2 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-10000/40000-О | 10–40 | отражающий | 3,5 | 45 | 2 | 2,92 мм | 24×20×12 | 100 | 0,2 |
| KADAMM ПП-SP3T-10000/40000-П | 10–40 | поглощающий | 5 | 60 | 2,2 | 2,92 мм | 24×20×12 | 50 | 0,2 |
| KADAMM ПП-SP3T-12000/18000-О | 12–18 | отражающий | 2,8 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-12000/18000-П | 12–18 | поглощающий | 3,5 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-20/18000-П | 0,02–18 | поглощающий | 5 | 60 | 2 | SMA | 40×25×12,5 | 250 | 1 |
| KADAMM ПП-SP3T-2000/18000-О | 2–18 | отражающий | 2,8 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-2000/18000-П | 2–18 | поглощающий | 3,5 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-2000/20000-О | 2–20 | отражающий | 3,2 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-2000/20000-П | 2–20 | поглощающий | 3,8 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-2000/4000-О | 2–4 | отражающий | 1,3 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-2000/4000-П | 2–4 | поглощающий | 1,5 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-2000/40000-О | 2–40 | отражающий | 3,5 | 45 | 2 | 2,92 мм | 24×20×12 | 100 | 0,2 |
| KADAMM ПП-SP3T-2000/40000-П | 2–40 | поглощающий | 5 | 60 | 2,8 | 2,92 мм | 24×20×12 | 50 | 0,2 |
| KADAMM ПП-SP3T-2000/8000-О | 2–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-2000/8000-П | 2–8 | поглощающий | 2 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-26000/40000-О | 26–40 | отражающий | 3,5 | 45 | 2 | 2,92 мм | 24×20×12 | 100 | 0,2 |
| KADAMM ПП-SP3T-26000/40000-П | 26–40 | поглощающий | 5 | 60 | 2 | 2,92 мм | 24×20×12 | 50 | 0,2 |
| KADAMM ПП-SP3T-3000/6000-О | 3–6 | отражающий | 1,5 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-3000/6000-П | 3–6 | поглощающий | 1,8 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-380/18000-П | 0,38–18 | поглощающий | 3,5 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-4000/8000-О | 4–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-4000/8000-П | 4–8 | поглощающий | 2 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-500/18000-О | 0,5–18 | отражающий | 2,8 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-500/18000-П | 0,5–18 | поглощающий | 3,5 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-500/20000-О | 0,5–20 | отражающий | 3,2 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-500/20000-П | 0,5–20 | поглощающий | 3,8 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-500/40000-О | 0,5–40 | отражающий | 3,5 | 45 | 2 | 2,92 мм | 24×20×12 | 100 | 0,2 |
| KADAMM ПП-SP3T-500/40000-П | 0,5–40 | поглощающий | 5 | 60 | 2,8 | 2,92 мм | 24×20×12 | 50 | 0,2 |
| KADAMM ПП-SP3T-500/43500-О | 0,5–43,5 | отражающий | 4 | 45 | 2,2 | 2,92 мм | 24×20×12 | 100 | 0,2 |
| KADAMM ПП-SP3T-500/43500-П | 0,5–43,5 | поглощающий | 5,5 | 60 | 2,8 | 2,92 мм | 24×20×12 | 50 | 0,2 |
| KADAMM ПП-SP3T-5000/10000-О | 5–10 | отражающий | 2 | 80 | 1,8 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-5000/10000-П | 5–10 | поглощающий | 2,5 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-6000/12000-П | 6–12 | поглощающий | 2,6 | 80 | 1,8 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-6000/40000-О | 6–40 | отражающий | 3,5 | 45 | 2 | 2,92 мм | 24×20×12 | 100 | 0,2 |
| KADAMM ПП-SP3T-6000/40000-П | 6–40 | поглощающий | 5 | 60 | 2,8 | 2,92 мм | 24×20×12 | 50 | 0,2 |
| KADAMM ПП-SP3T-800/18000-П | 0,8–18 | поглощающий | 3,5 | 80 | 2 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-800/6000-П | 0,8–6 | поглощающий | 1,8 | 80 | 1,5 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-8000/12000-О | 8–12 | отражающий | 2,3 | 80 | 1,8 | SMA | 40×20×10,2 | 100 | 1 |
| KADAMM ПП-SP3T-8000/12000-П | 8–12 | поглощающий | 2,6 | 80 | 1,8 | SMA | 40×20×10,2 | 100 | 1 |
Вопросы по серии
В каком диапазоне работает серия KADAMM ПП-SP3T?
Общий диапазон серии ПП-SP3T — 20 МГц – 43,5 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM ПП-SP3T?
В серии ПП-SP3T — SMA. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM ПП-SP3T?
Назовите артикул исполнения из таблицы, например «KADAMM ПП-SP3T-100/20000-П», и количество.
Какие документы есть на серию KADAMM ПП-SP3T?
Техническое описание серии ПП-SP3T и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
Подбор исполнения KADAMM ПП-SP3T под ваш тракт
