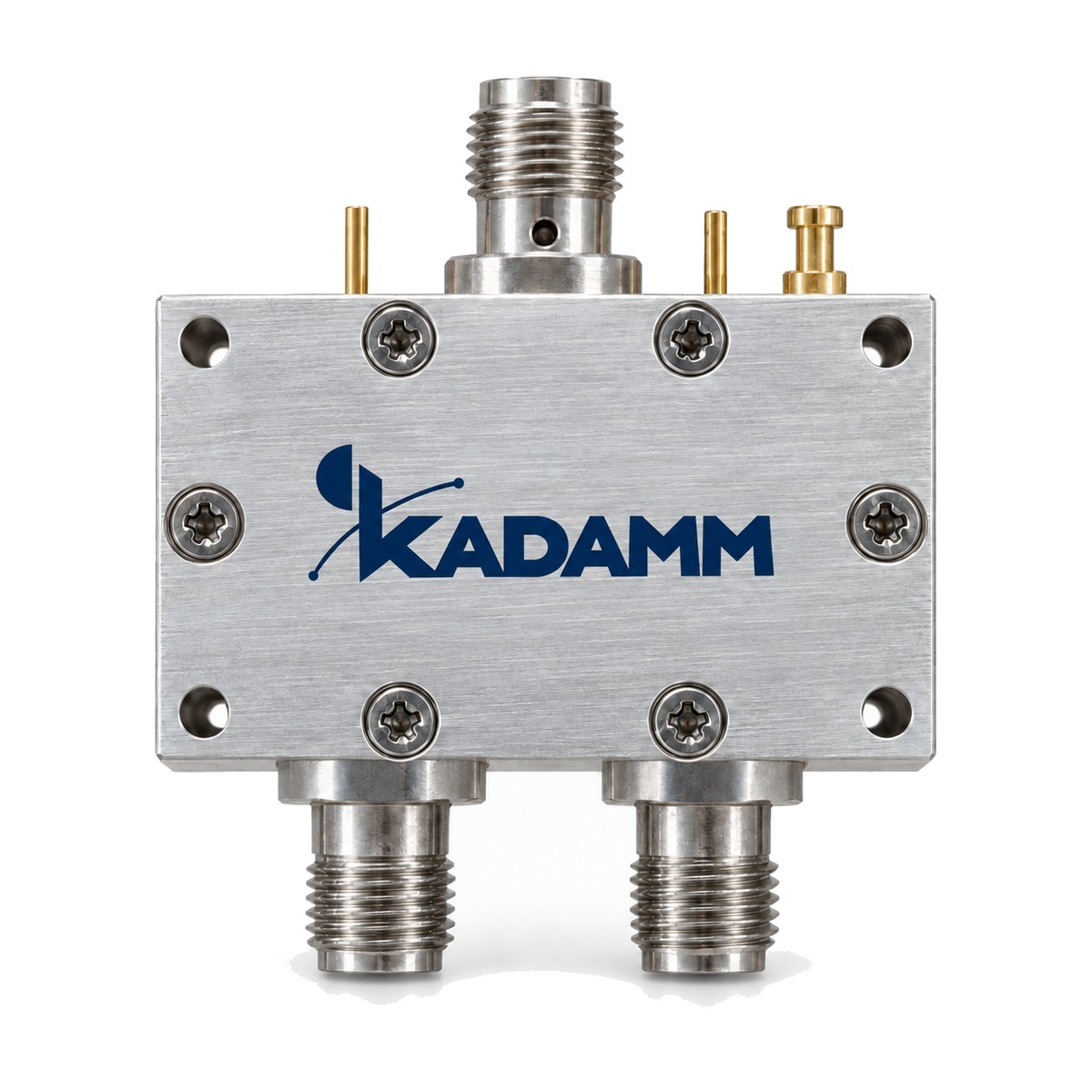

KADAMM · Переключатели СВЧ
Серия KADAMM ПП-SP5T: 53 модели, 100 МГц – 40 ГГц, соединители SMA.
100 МГц – 40 ГГц
Диапазон частот
53
Моделей в серии
SMA
Соединитель
О серии
Изделия серии KADAMM ПП-SP5T коммутируют высокочастотный сигнал между портами. Состав серии ПП-SP5T: 53 модели, общий диапазон 100 МГц – 40 ГГц, соединители SMA.
По моделям KADAMM ПП-SP5T: вносимые потери от 1,2 до 6,5 дБ; КСВН от 1,5 до 2,5; развязка от 60 до 80 дБ. Исполнения ПП-SP5T различаются по параметрам: частоты, тип переключателя, потери, развязка, КСВН, соединители.
Типовые задачи для серии ПП-SP5T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Нужное исполнение ПП-SP5T выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон 100 МГц – 40 ГГцВесь диапазон серии ПП-SP5T закрывают разные исполнения — полоса у каждого своя.
ЧастотыРабочая полоса модели ПП-SP5T должна перекрывать все частоты тракта с запасом по краям.
Тип переключателяСхему переключения, напряжение управления и тип привода модели ПП-SP5T сверьте с системой управления стенда.
ПотериВносимые потери модели ПП-SP5T прибавьте к потерям кабеля при расчёте уровня сигнала.
РазвязкаРазвязка между портами ПП-SP5T показывает, насколько каналы влияют друг на друга.
КСВНЧем ниже КСВН модели ПП-SP5T, тем меньше отражений и неравномерность в тракте.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Время перекл., нс | Входная мощность, Вт |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПП-SP5T-100/18000-О | 0,1–18 | отражающий | 3 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-100/18000-П | 0,1–18 | поглощающий | 3,5 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-100/18000-П-1 | 0,1–18 | поглощающий | 3,5 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-1000/18000-О | 1–18 | отражающий | 3 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-1000/18000-П-1 | 1–18 | поглощающий | 3,5 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-1000/18000-П-2 | 1–18 | поглощающий | 3,5 | 75 | 2 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-1000/2000-О | 1–2 | отражающий | 1,2 | 80 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-1000/2000-П-1 | 1–2 | поглощающий | 1,5 | 80 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-1000/2000-П-2 | 1–2 | поглощающий | 1,2 | 80 | 1,5 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-1000/20000-П | 1–20 | поглощающий | 3,7 | 75 | 2 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-1000/40000-О | 1–40 | отражающий | 6,5 | 60 | 2,5 | 2,92 мм | 65×20×10,2 | 100 | 0,2 |
| KADAMM ПП-SP5T-1000/8000-О | 1–8 | отражающий | 2 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-1000/8000-П-1 | 1–8 | поглощающий | 2,2 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-1000/8000-П-2 | 1–8 | поглощающий | 2,2 | 80 | 1,5 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-12000/18000-О | 12–18 | отражающий | 3 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-12000/18000-П-1 | 12–18 | поглощающий | 3,5 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-12000/18000-П-2 | 12–18 | поглощающий | 3,5 | 75 | 2 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-18000/40000-О | 18–40 | отражающий | 6,5 | 60 | 2,5 | 2,92 мм | 65×20×10,2 | 100 | 0,2 |
| KADAMM ПП-SP5T-2000/18000-О | 2–18 | отражающий | 3 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-2000/18000-П-1 | 2–18 | поглощающий | 3,5 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-2000/18000-П-2 | 2–18 | поглощающий | 3,5 | 75 | 2 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-2000/20000-П | 2–20 | поглощающий | 3,7 | 75 | 2 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-2000/4000-О | 2–4 | отражающий | 1,7 | 80 | 1,5 | SMA | 65×22×10,2 | 100 | 1 |
| KADAMM ПП-SP5T-2000/4000-П-1 | 2–4 | поглощающий | 1,8 | 80 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-2000/4000-П-2 | 2–4 | поглощающий | 1,7 | 80 | 1,5 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-2000/40000-О | 2–40 | отражающий | 6,5 | 60 | 2,5 | 2,92 мм | 65×20×10,2 | 100 | 0,2 |
| KADAMM ПП-SP5T-2000/8000-О | 2–8 | отражающий | 2 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-2000/8000-П-1 | 2–8 | поглощающий | 2,2 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-2000/8000-П-2 | 2–8 | поглощающий | 2,2 | 80 | 1,5 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-300/20000-П | 0,3–20 | поглощающий | 3,7 | 75 | 2 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-3000/6000-О | 3–6 | отражающий | 1,5 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-3000/6000-П-1 | 3–6 | поглощающий | 2 | 75 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-3000/6000-П-2 | 3–6 | поглощающий | 1,8 | 80 | 1,5 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-400/12000-О | 0,4–12 | отражающий | 2,4 | 65 | 1,7 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-400/12000-П | 0,4–12 | поглощающий | 2,8 | 65 | 1,7 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-400/8000-О | 0,4–8 | отражающий | 2 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-400/8000-П | 0,4–8 | поглощающий | 2,2 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-4000/8000-О | 4–8 | отражающий | 2 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-4000/8000-П-1 | 4–8 | поглощающий | 2,2 | 70 | 1,5 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-4000/8000-П-2 | 4–8 | поглощающий | 2,2 | 80 | 1,5 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-500/18000-П | 0,5–18 | поглощающий | 3,5 | 75 | 2 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-500/20000-П | 0,5–20 | поглощающий | 3,7 | 75 | 2 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-500/40000-О | 0,5–40 | отражающий | 6,5 | 60 | 2,5 | 2,92 мм | 65×20×10,2 | 100 | 0,2 |
| KADAMM ПП-SP5T-5000/10000-О | 5–10 | отражающий | 2,2 | 65 | 1,7 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-5000/10000-П-1 | 5–10 | поглощающий | 2,6 | 70 | 1,7 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-5000/10000-П-2 | 5–10 | поглощающий | 2,5 | 80 | 1,7 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-6000/12000-О | 6–12 | отражающий | 2,4 | 65 | 1,7 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-6000/12000-П-1 | 6–12 | поглощающий | 2,8 | 65 | 1,7 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-6000/12000-П-2 | 6–12 | поглощающий | 2,8 | 80 | 1,7 | SMA | 31,75×31,75×12 | 100 | 1 |
| KADAMM ПП-SP5T-6000/18000-О | 6–18 | отражающий | 3 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-6000/18000-П | 6–18 | поглощающий | 3,5 | 60 | 2 | SMA | 65×22×10,2 | 120 | 1 |
| KADAMM ПП-SP5T-6000/40000-О | 6–40 | отражающий | 6,5 | 60 | 2,5 | 2,92 мм | 65×20×10,2 | 100 | 0,2 |
| KADAMM ПП-SP5T-8000/12000-П | 8–12 | поглощающий | 2,8 | 80 | 1,7 | SMA | 31,75×31,75×12 | 100 | 1 |
Вопросы по серии
В каком диапазоне работает серия KADAMM ПП-SP5T?
Общий диапазон серии ПП-SP5T — 100 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM ПП-SP5T?
В серии ПП-SP5T — SMA. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM ПП-SP5T?
Назовите артикул исполнения из таблицы, например «KADAMM ПП-SP5T-100/18000-О», и количество.
Какие документы есть на серию KADAMM ПП-SP5T?
К серии ПП-SP5T прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
