KADAMM · Переключатели СВЧ

Серия KADAMM ПП-SP6T: 40 моделей, 100 МГц – 20 ГГц, соединители SMA.

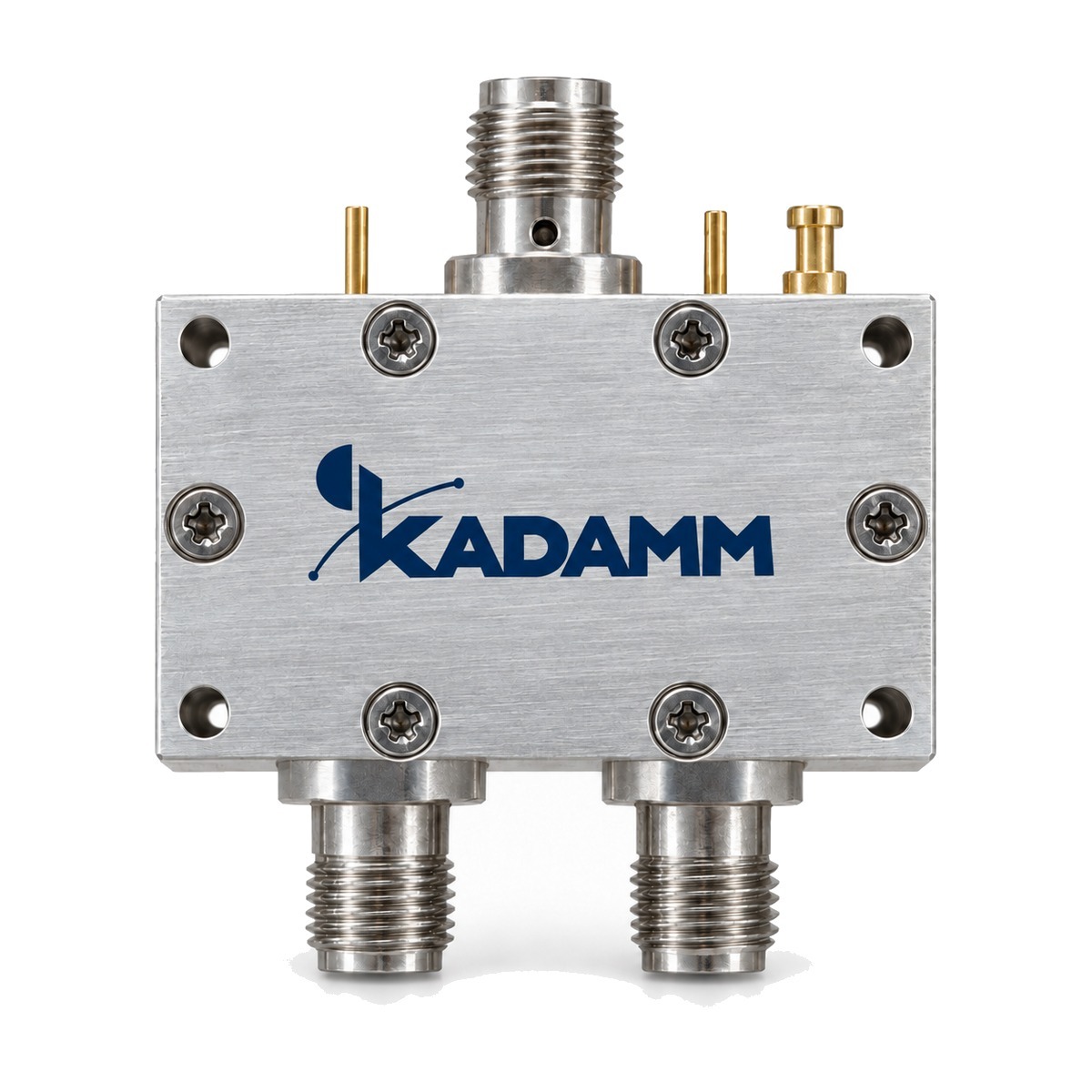

Переключатели СВЧ на pin-диодах, SP6T KADAMM ПП-SP6T

100 МГц – 20 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

О серии

Переключатели СВЧ серии ПП-SP6T коммутируют высокочастотный сигнал между портами. В серии ПП-SP6T — 40 моделей, общий диапазон 100 МГц – 20 ГГц, соединители SMA.

По моделям KADAMM ПП-SP6T: вносимые потери от 1,3 до 4,5 дБ; КСВН от 1,5 до 2; развязка от 60 до 80 дБ. Модели внутри серии ПП-SP6T отличаются параметрами: частоты, потери, развязка, КСВН, габариты, время переключения. Общее для всех моделей ПП-SP6T: тип переключателя — поглощающий; соединитель — SMA; входная мощность, Вт — 1.

Где применяют KADAMM ПП-SP6T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Нужное исполнение ПП-SP6T выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 100 МГц – 20 ГГцВесь диапазон серии ПП-SP6T закрывают разные исполнения — полоса у каждого своя.

ЧастотыРабочая полоса модели ПП-SP6T должна перекрывать все частоты тракта с запасом по краям.

ПотериНа высоких частотах потери ПП-SP6T растут: сравнивайте их на верхней частоте тракта.

РазвязкаРазвязка между портами ПП-SP6T показывает, насколько каналы влияют друг на друга.

КСВНЧем ниже КСВН модели ПП-SP6T, тем меньше отражений и неравномерность в тракте.

ГабаритыГабариты модели ПП-SP6T проверьте по месту установки заранее.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Тип переключателя	поглощающий
Соединитель	SMA
Входная мощность, Вт	1

Исполнения серии

Артикул	Частоты, ГГц	Потери, дБ	Развязка, дБ	КСВН	Габариты, мм	Время перекл., нс
KADAMM ПП-SP6T-100/12000-П	0,1–12	3,2	70	1,7	78×24×10,2	120
KADAMM ПП-SP6T-100/18000-П	0,1–18	4,2	60	2	78×24×10,2	120
KADAMM ПП-SP6T-100/20000-П	0,1–20	4,5	60	2	78×24×10,2	120
KADAMM ПП-SP6T-1000/18000-П	1–18	4,2	70	2	78×24×10,2	100
KADAMM ПП-SP6T-1000/18000-П-1	1–18	4,2	60	2	78×24×10,2	120
KADAMM ПП-SP6T-1000/18000-П-2	1–18	3,2	60	2	31,75×31,75×12	100
KADAMM ПП-SP6T-1000/2000-П-1	1–2	1,3	75	1,5	78×24×10,2	120
KADAMM ПП-SP6T-1000/2000-П-2	1–2	1,3	80	1,5	31,75×31,75×12	100
KADAMM ПП-SP6T-1000/20000-П-1	1–20	4,5	60	2	78×24×10,2	120
KADAMM ПП-SP6T-1000/20000-П-2	1–20	3,6	60	2	31,75×31,75×12	100
KADAMM ПП-SP6T-1000/8000-П-1	1–8	2,5	65	1,5	78×24×10,2	120
KADAMM ПП-SP6T-1000/8000-П-2	1–8	2,2	70	1,7	31,75×31,75×12	100
KADAMM ПП-SP6T-12000/18000-П-1	12–18	4,2	60	2	78×24×10,2	120
KADAMM ПП-SP6T-12000/18000-П-2	12–18	3,2	60	2	31,75×31,75×12	100
KADAMM ПП-SP6T-2000/12000-П	2–12	3,2	65	1,7	78×24×10,2	120
KADAMM ПП-SP6T-2000/18000-П-1	2–18	4,2	60	2	78×24×10,2	120
KADAMM ПП-SP6T-2000/18000-П-2	2–18	3,2	60	2	31,75×31,75×12	100
KADAMM ПП-SP6T-2000/20000-П-1	2–20	4,5	60	2	78×24×10,2	120
KADAMM ПП-SP6T-2000/20000-П-2	2–20	3,6	60	2	31,75×31,75×12	100
KADAMM ПП-SP6T-2000/4000-П-1	2–4	1,8	75	1,5	78×24×10,2	120
KADAMM ПП-SP6T-2000/4000-П-2	2–4	1,5	80	1,5	31,75×31,75×12	100
KADAMM ПП-SP6T-2000/8000-П-1	2–8	2,5	65	1,5	78×24×10,2	120
KADAMM ПП-SP6T-2000/8000-П-2	2–8	2,2	70	1,7	31,75×31,75×12	100
KADAMM ПП-SP6T-3000/6000-П-1	3–6	2	65	1,5	78×24×10,2	120
KADAMM ПП-SP6T-3000/6000-П-2	3–6	1,8	75	1,5	31,75×31,75×12	100
KADAMM ПП-SP6T-400/18000-П	0,4–18	4,2	60	2	78×24×10,2	120
KADAMM ПП-SP6T-400/8000-П	0,4–8	2,5	80	2	78×24×10,2	120
KADAMM ПП-SP6T-4000/8000-П-1	4–8	2,5	65	1,5	78×24×10,2	120
KADAMM ПП-SP6T-4000/8000-П-2	4–8	2,2	70	1,7	31,75×31,75×12	100
KADAMM ПП-SP6T-500/18000-П	0,5–18	3,2	60	1,7	31,75×31,75×12	100
KADAMM ПП-SP6T-500/20000-П-1	0,5–20	4,5	60	2	78×24×10,2	120
KADAMM ПП-SP6T-500/20000-П-2	0,5–20	3,6	60	2	31,75×31,75×12	100
KADAMM ПП-SP6T-5000/10000-П-1	5–10	2,8	65	1,7	78×24×10,2	120
KADAMM ПП-SP6T-5000/10000-П-2	5–10	2,3	70	1,7	31,75×31,75×12	100
KADAMM ПП-SP6T-6000/12000-П-1	6–12	3,2	65	1,7	78×24×10,2	120
KADAMM ПП-SP6T-6000/12000-П-2	6–12	2,5	70	1,7	31,75×31,75×12	100
KADAMM ПП-SP6T-6000/18000-П	6–18	4,2	60	2	78×24×10,2	120
KADAMM ПП-SP6T-800/18000-П	0,8–18	4,2	60	2	78×24×10,2	120
KADAMM ПП-SP6T-800/20000-П	0,8–20	4,5	60	2	78×24×10,2	120
KADAMM ПП-SP6T-8000/12000-П	8–12	2,5	70	1,7	31,75×31,75×12	100

Вопросы по серии

В каком диапазоне работает серия KADAMM ПП-SP6T?

Общий диапазон серии ПП-SP6T — 100 МГц – 20 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ПП-SP6T?

В серии ПП-SP6T — SMA. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ПП-SP6T?

Назовите артикул исполнения из таблицы, например «KADAMM ПП-SP6T-100/12000-П», и количество.

Какие документы есть на серию KADAMM ПП-SP6T?

К серии ПП-SP6T прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
