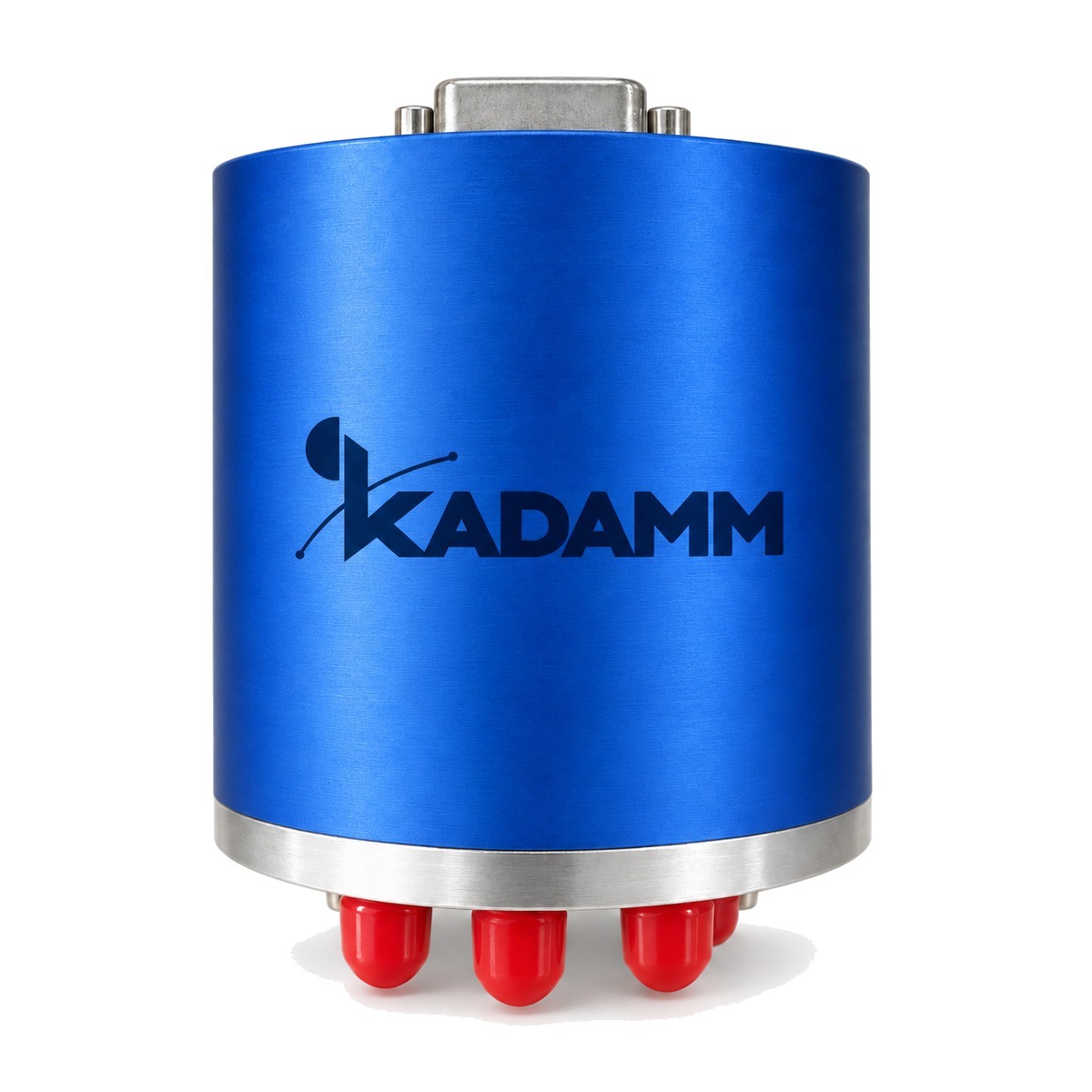

Серия KADAMM ПЭ-SP3T/SP6T: 7 моделей, до 50 ГГц, соединители 2,4 мм.
О серии
Изделия серии KADAMM ПЭ-SP3T/SP6T коммутируют высокочастотный сигнал между портами. В серии ПЭ-SP3T/SP6T — 7 моделей, общий диапазон до 50 ГГц, соединители 2,4 мм.
Модели внутри серии ПЭ-SP3T/SP6T отличаются параметрами: частоты, тип переключателя, соединители, потери, развязка и КСВН по диапазонам, напряжение, тип привода.
Типовые задачи для серии ПЭ-SP3T/SP6T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПЭ-SP3T/SP6T.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Тип привода | С согласованной нагрузкой | Исполнение | Разъём питания и управления |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-12,4-3X1Z | 0–12,4 | SP3T–SP6T | N | 0–5 ГГц: 0,3 / 70 / 1,3; 5–12,4 ГГц: 0,5 / 60 / 1,5 | +12, +24, +28 | нормально разомкнутый | нет | стандартное | D-Sub |
| KADAMM ПЭ-2-50-3X1Z | 0–50 | SP3T–SP6T | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,2 / 50 / 2,2 | +12, +24, +28 | нормально разомкнутый | нет | стандартное | D-Sub |
| KADAMM ПЭ-2T-50-WX1Z | 0–50 | SP3T–SP6T | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 55 / 1,7; 26,5–32 ГГц: 0,9 / 50 / 1,9; 32–40 ГГц: 1,0 / 50 / 2,0; 40–50 ГГц: 1,2 / 45 / 2,2 | +12, +24, +28 | с фиксацией, нормально разомкнутый | да | стандартное | D-Sub |
| KADAMM ПЭ-40-3X1Z-2 | 0–40 | SP3T–SP6T | 2,92 мм | 0–26,5 ГГц: 0,50 / 80 / 1,35; 26,5–40 ГГц: 0,70 / 70 / 1,40 | +12, +24 | нормально разомкнутый | нет | повышенных характеристик | D-Sub |
| KADAMM ПЭ-40-WX1Z-2 | 0–40 | SP3T–SP6T | 2,92 мм | 0–26,5 ГГц: 0,5 / 80 / 1,5; 26,5–40 ГГц: 0,7 / 70 / 1,6 | +12, +24 | с фиксацией | да | повышенных характеристик | D-Sub |
| KADAMM ПЭ-43,5-3X1Z | 0–43,5 | — | — | 0–40 ГГц: 0,50 / 80 / 1,35; 40–43,5 ГГц: 1,10 / 60 / 1,55 | +28 | — | — | — | — |
| KADAMM ПЭ-43,5-WX1Z | 0–43,5 | — | — | 0–40 ГГц: 0,4 / 70 / 1,3; 40–43,5 ГГц: 1,0 / 55 / 1,7 | +28 | нормально разомкнутый | — | — | — |
Вопросы по серии
Общий диапазон серии ПЭ-SP3T/SP6T — до 50 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-SP3T/SP6T — 2,4 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-12,4-3X1Z», и количество.
К серии ПЭ-SP3T/SP6T прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
