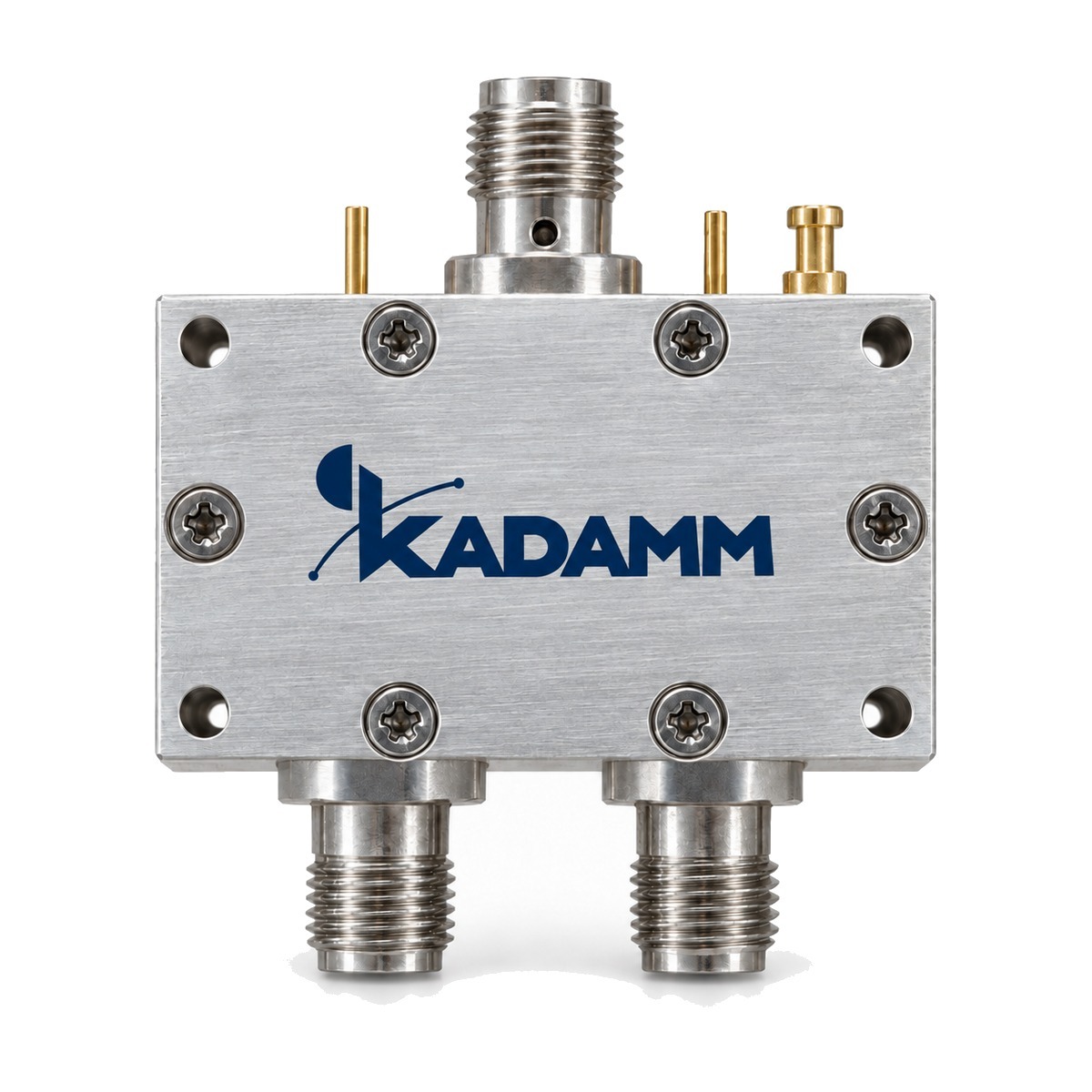

Переключатели СВЧ KADAMM в серии ПП-SP16T: 31 модель, 200 МГц – 40 ГГц, соединители SMA.
О серии
Изделия серии KADAMM ПП-SP16T коммутируют высокочастотный сигнал между портами. Состав серии ПП-SP16T: 31 модель, общий диапазон 200 МГц – 40 ГГц, соединители SMA.
По моделям KADAMM ПП-SP16T: вносимые потери от 2,5 до 15 дБ; КСВН от 1,5 до 2,5; развязка от 60 до 80 дБ. Исполнения ПП-SP16T различаются по параметрам: частоты, тип переключателя, потери, развязка, КСВН, соединители. Общее для всех моделей ПП-SP16T: габаритные размеры, мм — 203,2×30×10,2.
Типовые задачи для серии ПП-SP16T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Нужное исполнение ПП-SP16T выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | 203,2×30×10,2 |
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Время перекл., нс | Входная мощность, Вт |
|---|---|---|---|---|---|---|---|---|
| KADAMM ПП-SP16T-1000/18000-П | 1–18 | поглощающий | 7 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-1000/2000-П | 1–2 | поглощающий | 2,5 | 80 | 1,5 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-1000/20000-П | 1–20 | поглощающий | 7,5 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-1000/40000-О | 1–40 | отражающий | 12,5 | 60 | 2,5 | 2,92 мм | 200 | 0,2 |
| KADAMM ПП-SP16T-1000/8000-П | 1–8 | поглощающий | 4,2 | 80 | 1,7 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-10000/40000-О | 10–40 | отражающий | 15 | 65 | 2,5 | 2,92 мм | 100 | 0,2 |
| KADAMM ПП-SP16T-10000/40000-О-1 | 10–40 | отражающий | 12 | 60 | 2,5 | 2,92 мм | 150 | 0,2 |
| KADAMM ПП-SP16T-12000/18000-П | 12–18 | поглощающий | 7 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-18000/40000-О | 18–40 | отражающий | 12 | 60 | 2,5 | 2,92 мм | 150 | 0,2 |
| KADAMM ПП-SP16T-200/20000-П | 0,2–20 | поглощающий | 7,5 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-2000/12000-П | 2–12 | поглощающий | 5,2 | 80 | 1,8 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-2000/18000-П | 2–18 | поглощающий | 7 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-2000/20000-П | 2–20 | поглощающий | 7,5 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-2000/4000-П | 2–4 | поглощающий | 3,2 | 80 | 1,7 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-2000/40000-О | 2–40 | отражающий | 12,5 | 60 | 2,5 | 2,92 мм | 200 | 0,2 |
| KADAMM ПП-SP16T-2000/8000-П | 2–8 | поглощающий | 4,2 | 80 | 1,7 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-26500/40000-О | 26,5–40 | отражающий | 12 | 60 | 2,5 | 2,92 мм | 150 | 0,2 |
| KADAMM ПП-SP16T-3000/6000-П | 3–6 | поглощающий | 3,7 | 80 | 1,7 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-400/12000-П | 0,4–12 | поглощающий | 5,2 | 80 | 1,8 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-400/8000-П | 0,4–8 | поглощающий | 4,2 | 80 | 1,7 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-4000/8000-П | 4–8 | поглощающий | 4,2 | 80 | 1,7 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-500/18000-П | 0,5–18 | поглощающий | 7 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-500/20000-П | 0,5–20 | поглощающий | 7,5 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-500/26000-О | 0,5–26 | отражающий | 9,5 | 60 | 2,5 | 2,92 мм | 200 | 0,2 |
| KADAMM ПП-SP16T-500/40000-О | 0,5–40 | отражающий | 12,5 | 60 | 2,5 | 2,92 мм | 200 | 0,2 |
| KADAMM ПП-SP16T-5000/10000-П | 5–10 | поглощающий | 4,7 | 80 | 1,8 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-6000/12000-П | 6–12 | поглощающий | 5,2 | 80 | 1,8 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-6000/18000-П | 6–18 | поглощающий | 7 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-800/18000-П | 0,8–18 | поглощающий | 7 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-800/20000-П | 0,8–20 | поглощающий | 7,5 | 80 | 2 | SMA | 150 | 1 |
| KADAMM ПП-SP16T-8000/40000-О | 8–40 | отражающий | 12 | 60 | 2,5 | 2,92 мм | 150 | 0,2 |
Вопросы по серии
Общий диапазон серии ПП-SP16T — 200 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПП-SP16T — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПП-SP16T-1000/18000-П», и количество.
К серии ПП-SP16T прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
